问题:
在窗口“1.2 几何形状”的“支座”选项卡中可以选择无、刚性或非刚性加劲肋。 这对计算有什么影响?
答案:

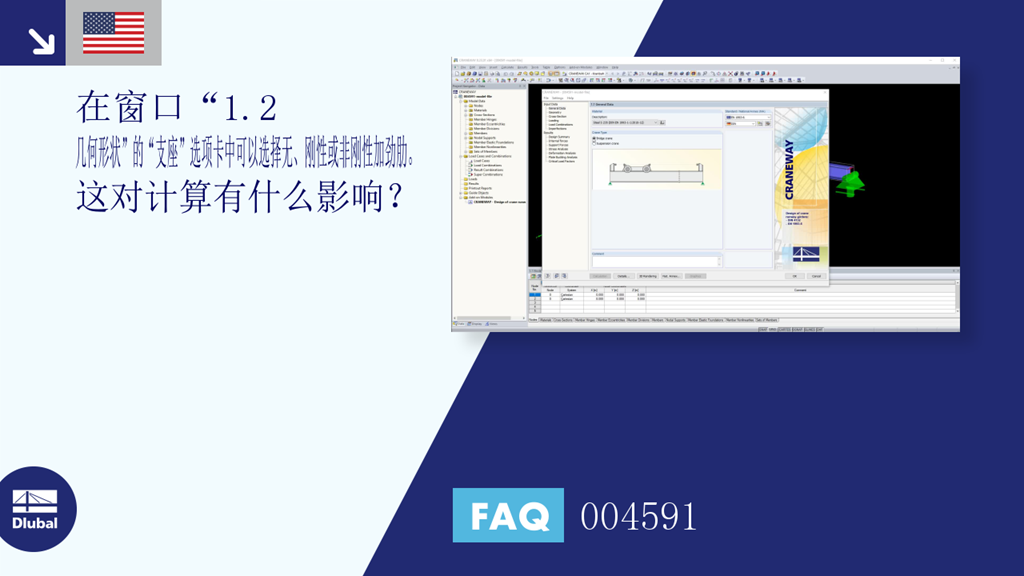

在窗口“1.2 几何形状”(图 01)的“支座”选项卡中选择的加劲肋类型会影响梁的屈曲分析,因为这会影响腹板 χ-W 对根据 EN 1993 抗剪承载力的贡献‑1‑5 [1] 中 5.3。
屈曲分析的结果表中显示了腹板对抗剪贡献的系数 χ-W (图 02)。
问题:
在窗口“1.2 几何形状”的“支座”选项卡中可以选择无、刚性或非刚性加劲肋。 这对计算有什么影响?
答案:
在窗口“1.2 几何形状”(图 01)的“支座”选项卡中选择的加劲肋类型会影响梁的屈曲分析,因为这会影响腹板 χ-W 对根据 EN 1993 抗剪承载力的贡献‑1‑5 [1] 中 5.3。
屈曲分析的结果表中显示了腹板对抗剪贡献的系数 χ-W (图 02)。
