问题:

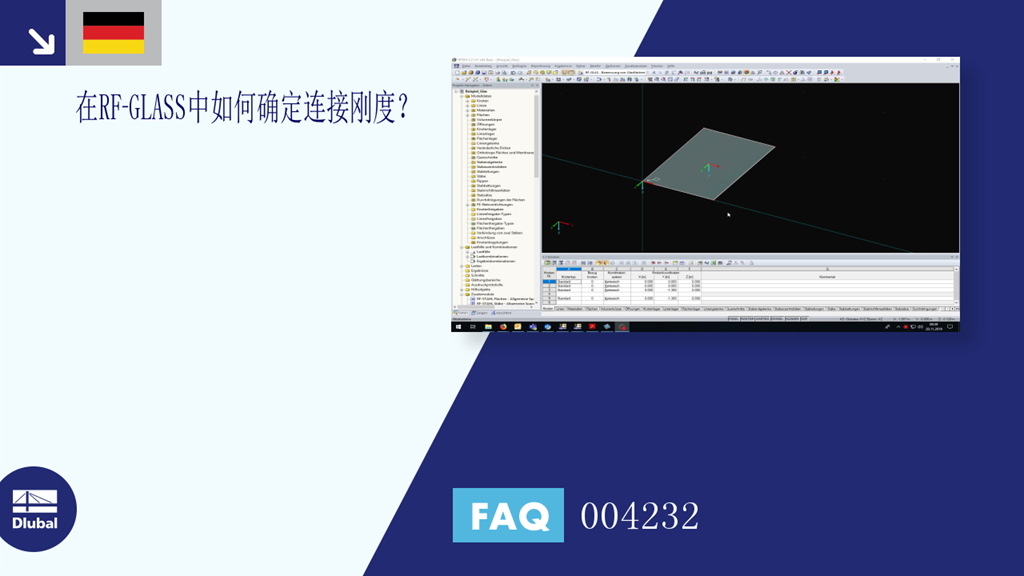

如何在RF-GLASS中计算耦合刚度?
答案:
在RF‑GLASS中有两种不同类型的计算。 一方面可以进行“二维”计算。 玻璃结构作为面单元显示。 当考虑剪力耦合时,程序使用层压理论确定等效截面。 另一方面是“ 3D”计算。 在这种情况下,将组合作为实体单元建模,以便在考虑耦合时精确地确定膜和玻璃之间的刚度有效性。
有关计算方法的更多信息,请参见RF-GLASS手册中的第二章。
问题:
如何在RF-GLASS中计算耦合刚度?
答案:
在RF‑GLASS中有两种不同类型的计算。 一方面可以进行“二维”计算。 玻璃结构作为面单元显示。 当考虑剪力耦合时,程序使用层压理论确定等效截面。 另一方面是“ 3D”计算。 在这种情况下,将组合作为实体单元建模,以便在考虑耦合时精确地确定膜和玻璃之间的刚度有效性。
有关计算方法的更多信息,请参见RF-GLASS手册中的第二章。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
