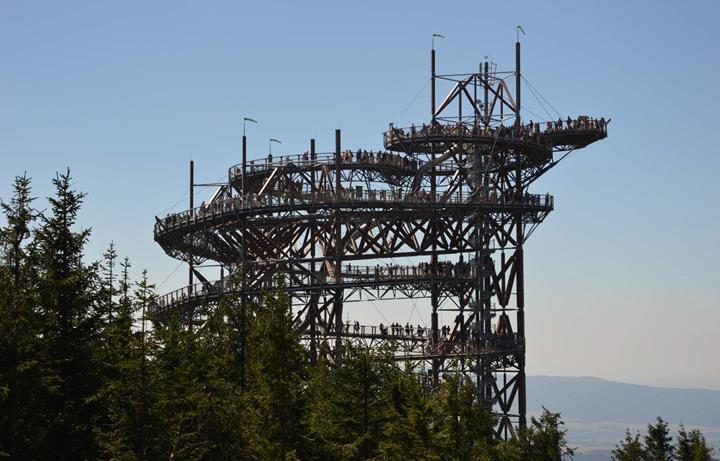

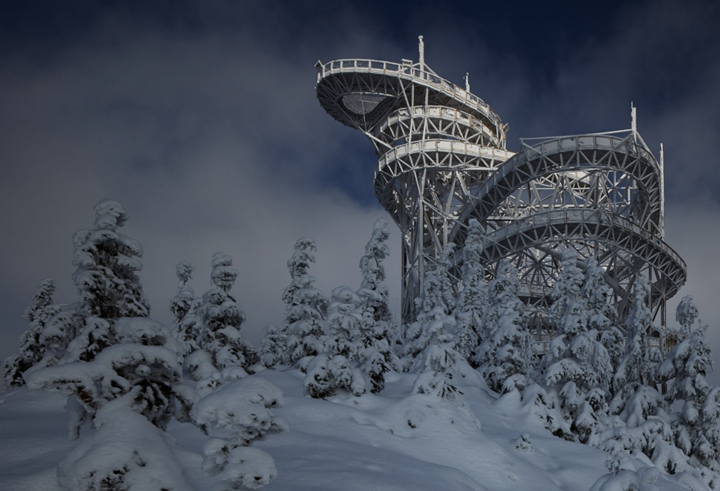

天空步道，捷克多尔尼摩拉瓦（Dolní Morava）

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

1524x

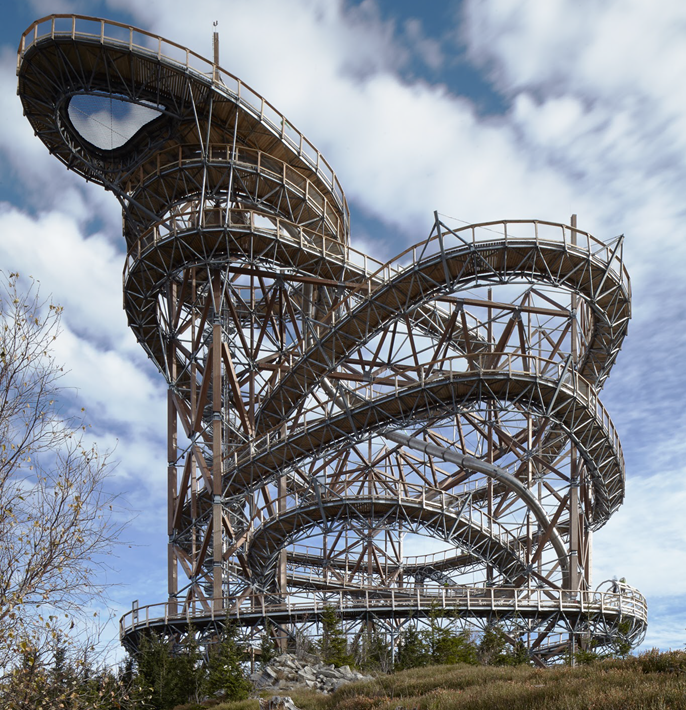

天空步道的木结构和钢结构

框架结构

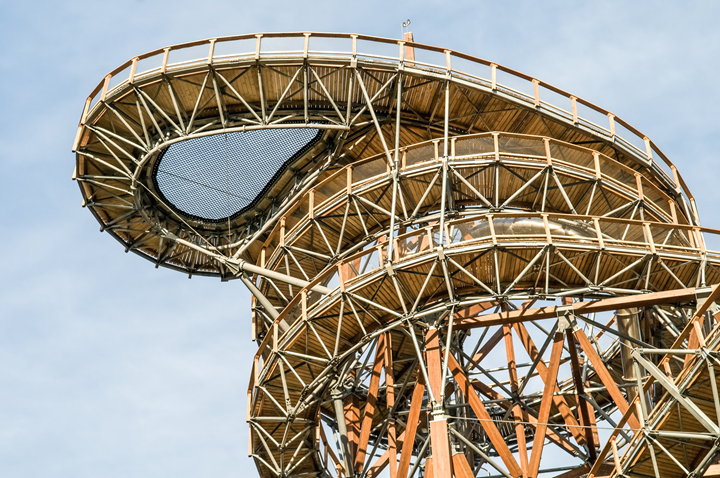

整个木结构和钢结构包含多个功能单元。 穿过云层的天空步道全长 364 英尺，小径覆盖着云杉木板。 向上的路段长约2,461英尺，高差125英尺。 这条小径的末端是一个“水滴”形吸引力，在山谷上方36英尺处悬挑。 液滴包括在开放空间上伸展的松弛网。

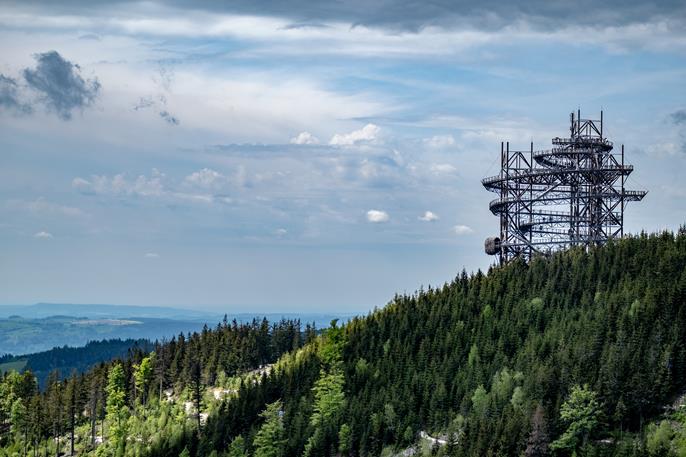

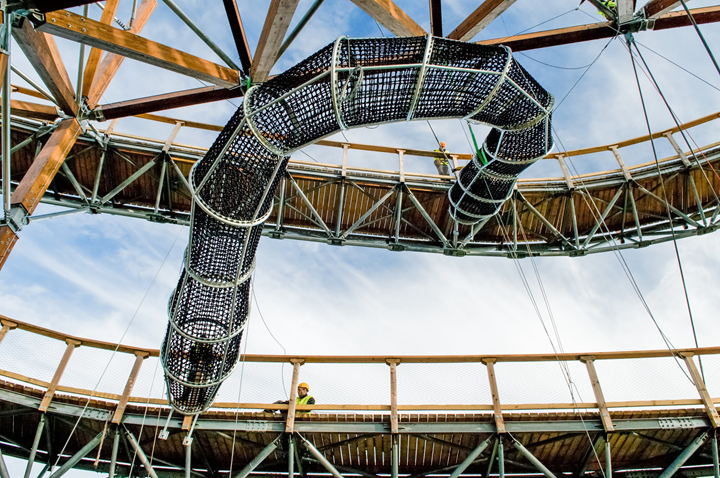

除了可以欣赏到整个 Sněžník 地块的壮丽景色外，冒险爱好者们还可以尽情享受令人兴奋的刺激体验，例如连接两层人行天桥的网状套管，以及 331 英尺长的不锈钢滑梯。

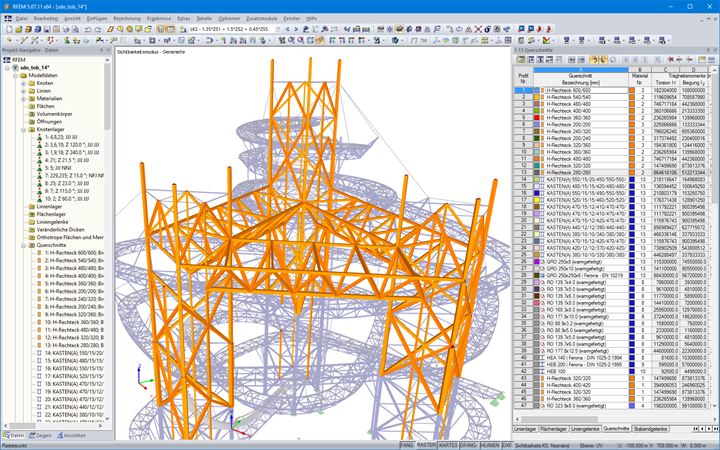

“空中漫步”的主要建筑元素是三座高约190英尺，164英尺和144英尺的塔架，它们是主要的支撑结构。 塔架的平面形状为等边三角形，边长为33 ft。 这些塔架之间的距离为98.4 ft，因此它们也形成了一个三角形的平面图。 塔架锚固在单个基础上。 使用了 24 根螺纹杆，每根杆的直径为 2 33/64 英寸。

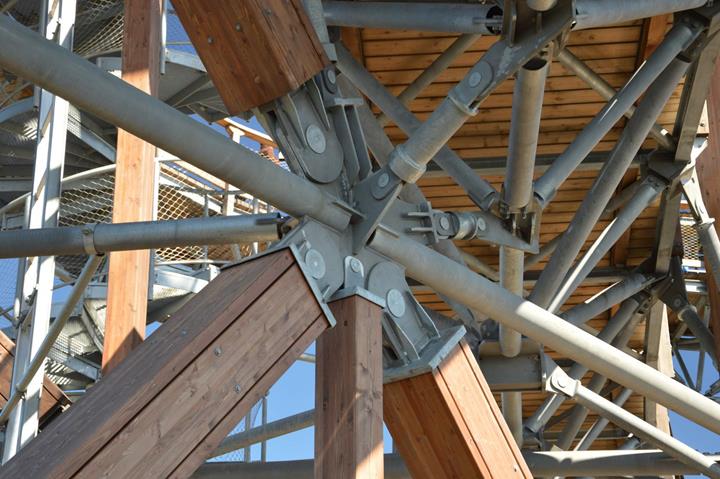

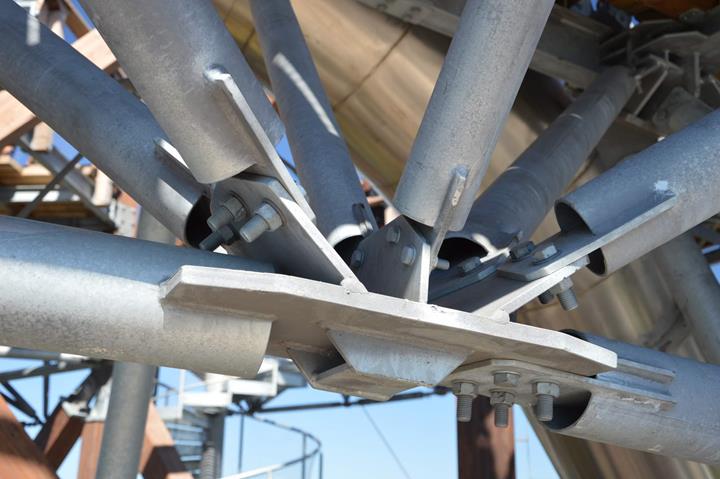

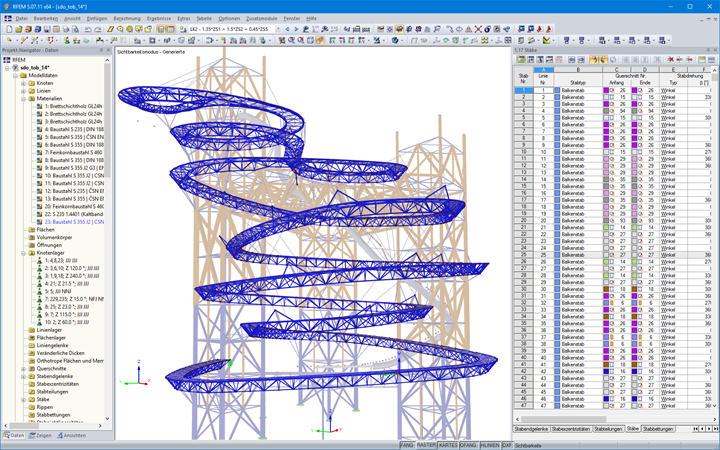

塔架由热镀锌钢制成的人行天桥环绕，并覆盖有云杉地板。 人行天桥支座结构主要由钢桁架结构组成，悬吊或支座在塔架上。 木结构支撑构件采用落叶松胶合木 GL24h。 标准连接件和固定件按照相应的标准由钢制成，强度分别为8.8和10.9。 所有的钢构件都是由S355结构钢制成。 系统连接杆由S460钢制成。

用于下列结构的设计和计算

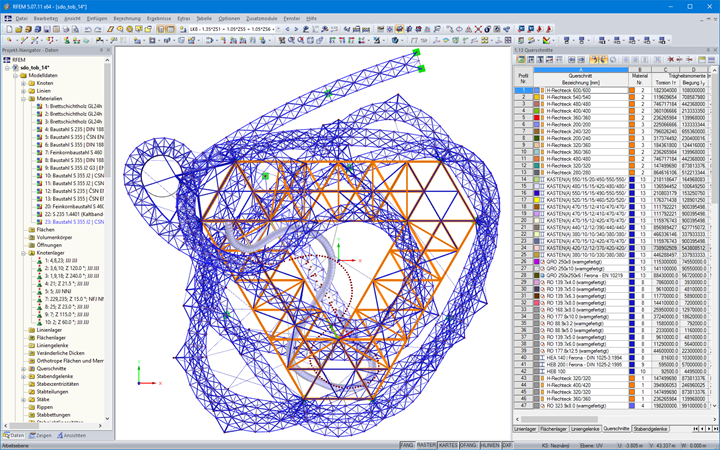

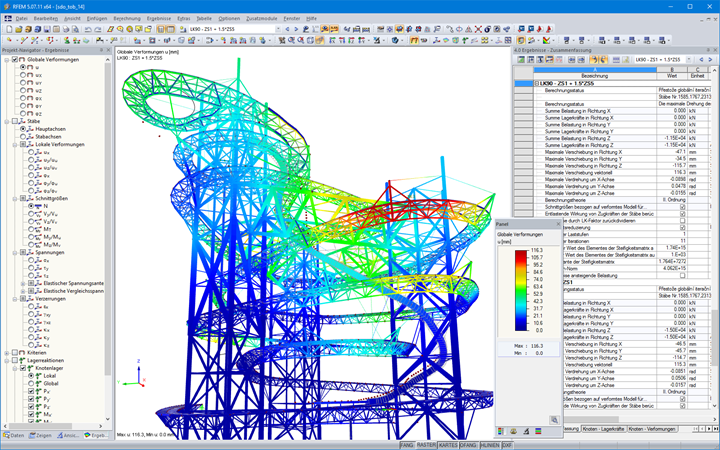

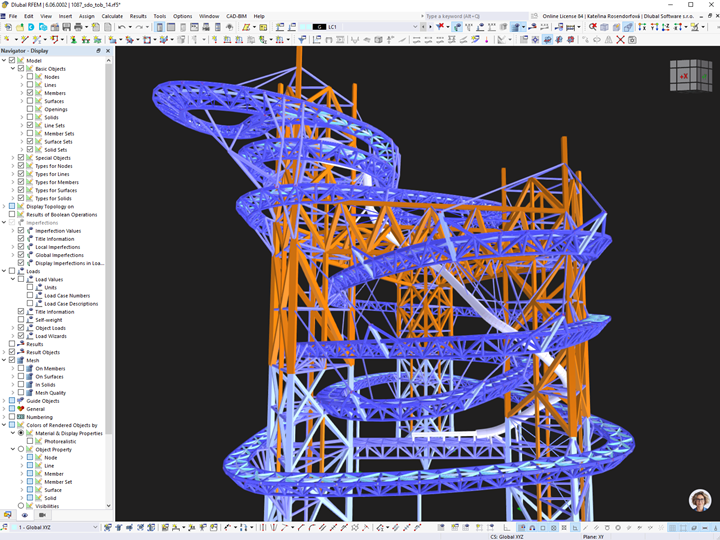

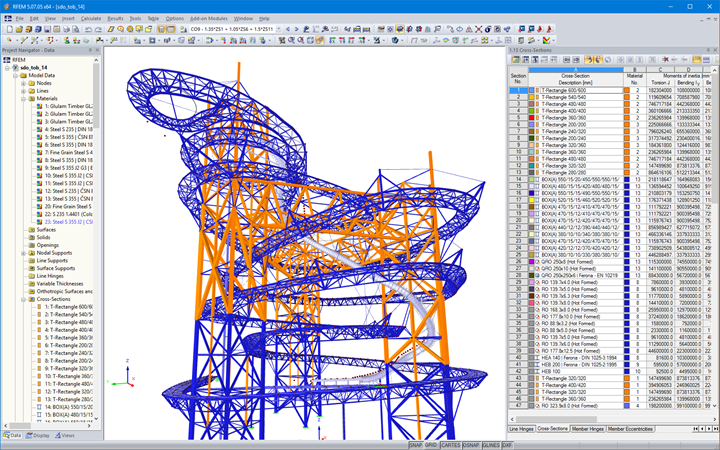

需根据特定地形的装配要求以及在该区域可能出现的极端荷载来设计建筑物。 烈风风速最高可达124.3 mph。 此外，该结构严重受冰荷载作用。 对于结构的结构和动力分析，使用了有限元结构分析软件 RFEM 创建的详细 3D 模型。

TAROS‑NOVA sro 在短短9个月内成功实现了该结构。
