Дорожка «Sky Walk» в Долни Морава, Чехия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

1516x

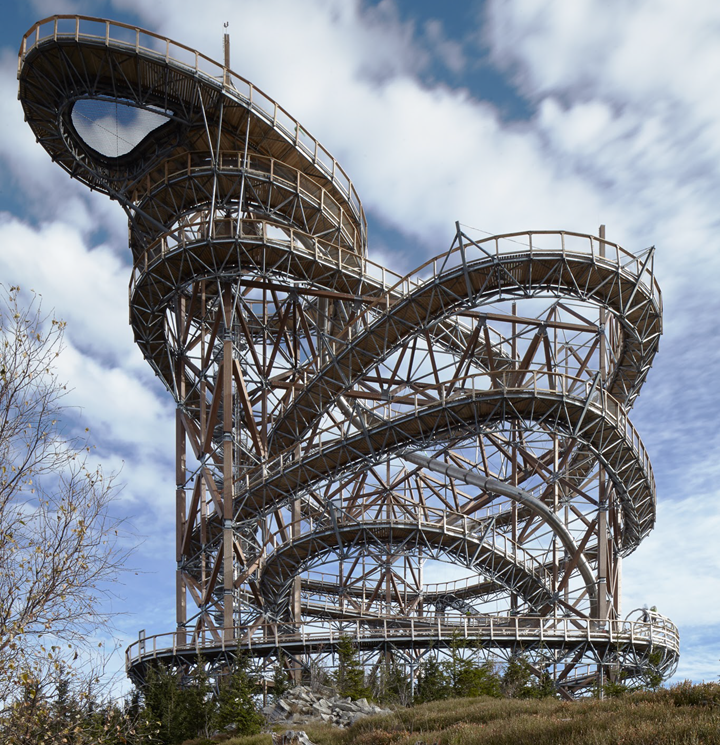

Деревянная и стальная конструкция Sky Walk

Конструкция

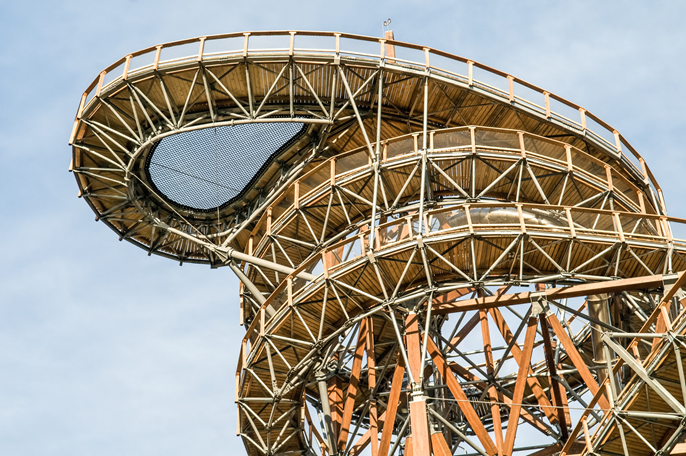

Вся конструкция дорожки из дерева и стали состоит из нескольких функциональных блоков. К началу дорожки Sky Walk, ведущей в облака, ведет тропинка длиной 111 м, покрытая еловым древесным настилом. Сам путь наверх затем достигает длины около 750 м с перепадом высот 38 м. На конце дорожки находится площадка, образующая форму «капли», которая на высоте около 11 м консольно нависает над долиной. Более того, конструкция «капли» включает в себя, например, и сетку для отдыха, натянутую прямо над открытым пространством.

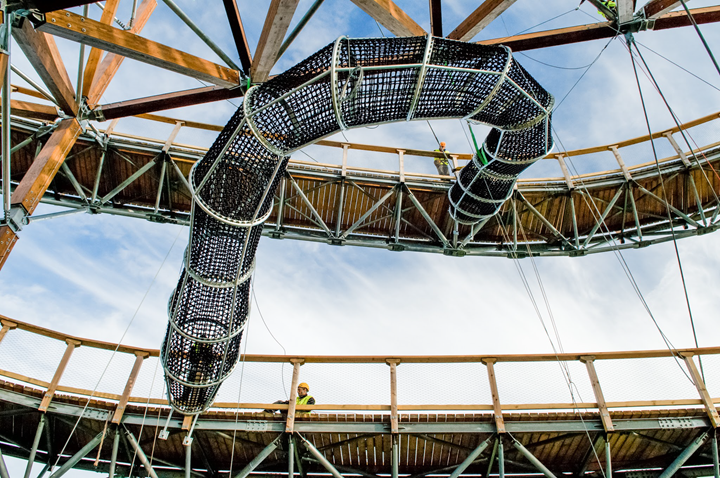

В дополнение к захватывающим панорамам всего горного массива Снежник (Sněžník), могут любители острых ощущений получить также свою порцию адреналина на различных аттракционах, таких как сетевой тоннель, соединяющий два разных уровня пешеходного моста, или уникальная горка длиной 101 м, из нержавеющей стали.

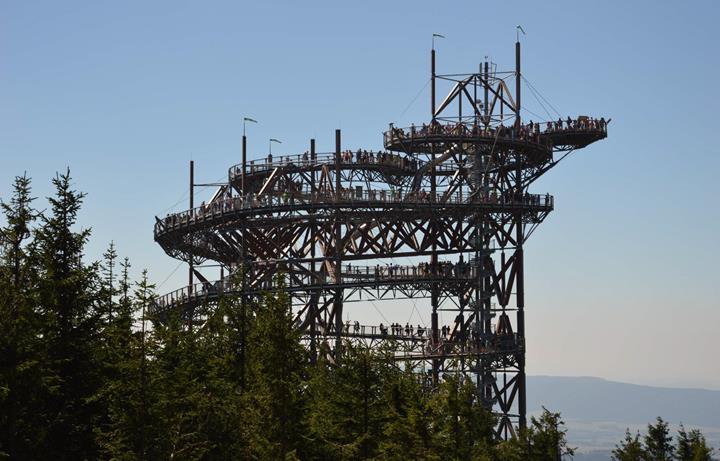

Ключевыми архитектурными элементами Sky Walk являются три башни, установленные на высоте прибл. возведенные на высоте 58 м, 50 м и 44 м, которые образуют всю основную несущую конструкцию. В плане имеют все башни форму равностороннего треугольника с длиной стороны 10 м. Кроме того, все башни находятся на расстоянии 30 м друг от друга, так что даже их общая конструкция образует треугольник. Обе башни закреплены к отдельным фундаментам с помощью 24 резьбовых стержней диаметром 64 мм.

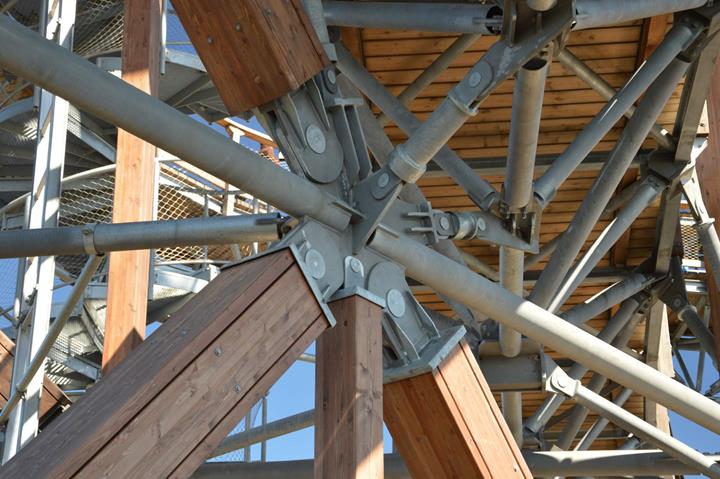

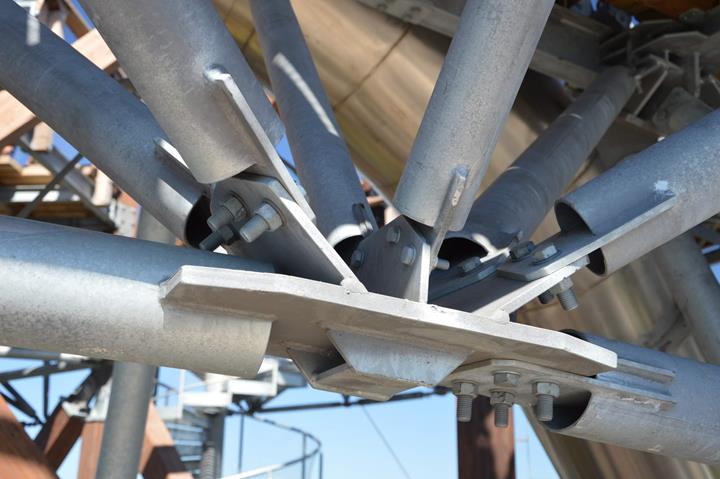

Вокруг башен затем формируется серпантин пешеходного мостика из оцинкованной стали с еловым настилом. Несущая конструкция мостика состоит, в основном, из стальных прогонов, подвешенных или опертых на башнях. Деревянные опорные элементы сделаны из клеёной ламинированной древесины GL24h. Стандартные соединения конструкции и крепежные элементы изготовлены из стали, согласно требованиям соответствующих стандартов, и достигают прочности 8.8 и 10.9. На изготовление всех стальных элементов конструкции была использована сталь S355, в то время как для системы связей применялась сталь S460.

Расчет и проектирование

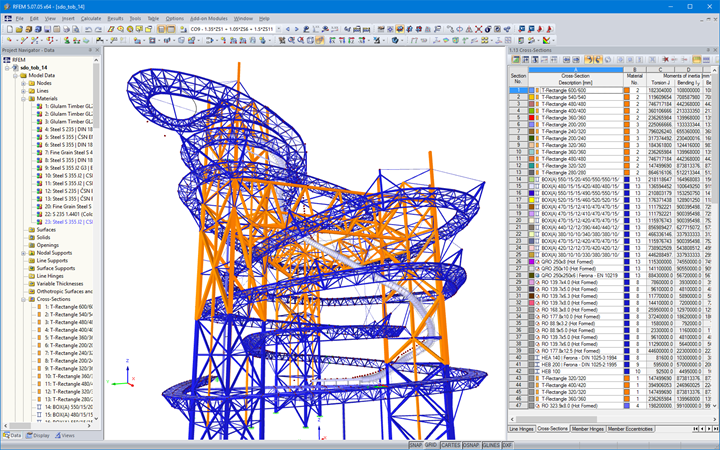

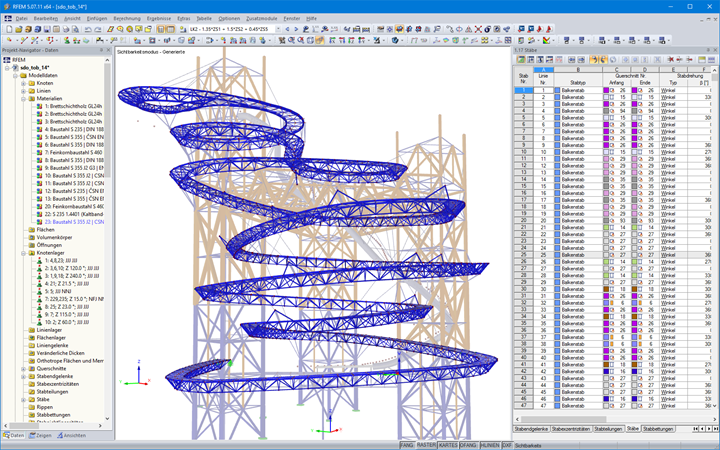

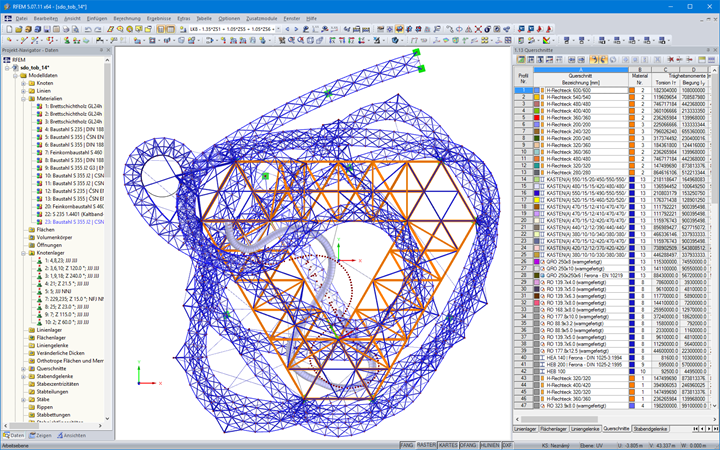

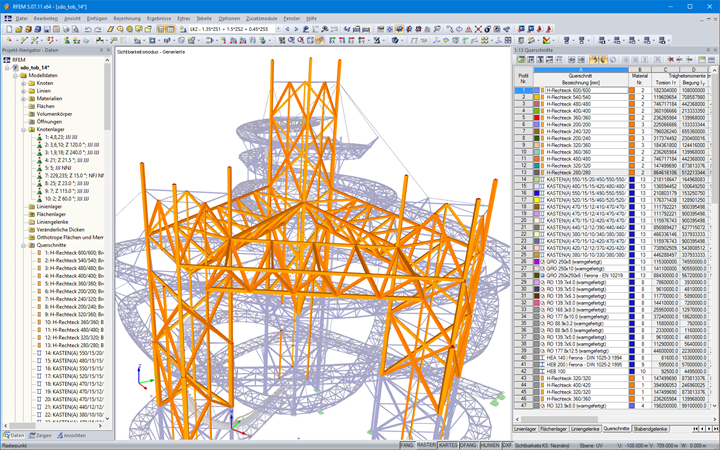

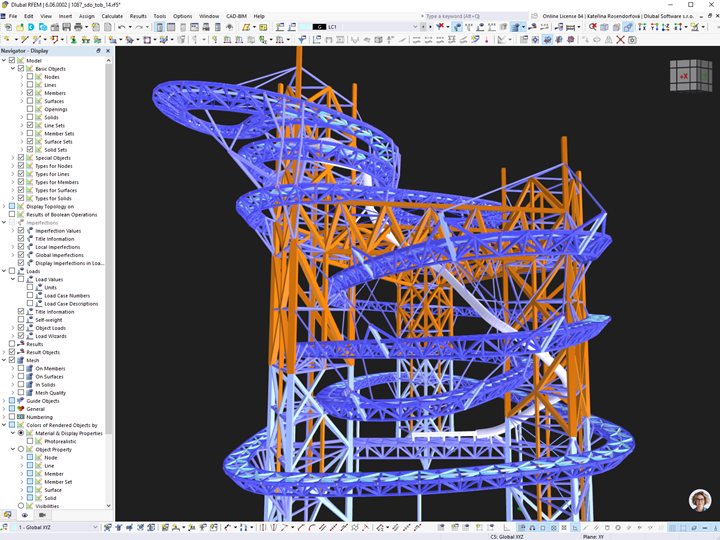

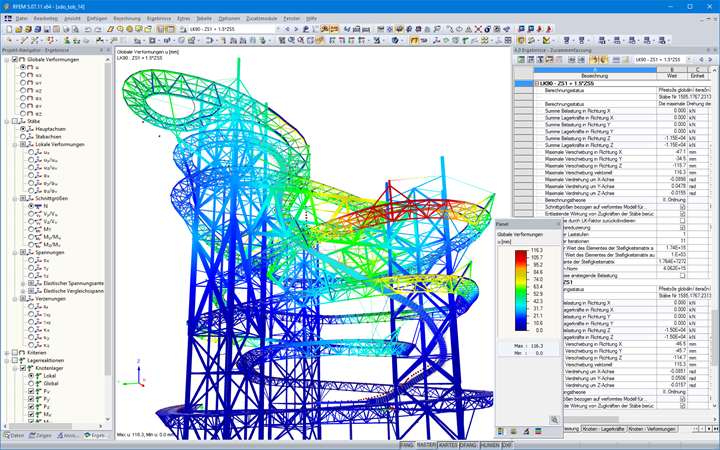

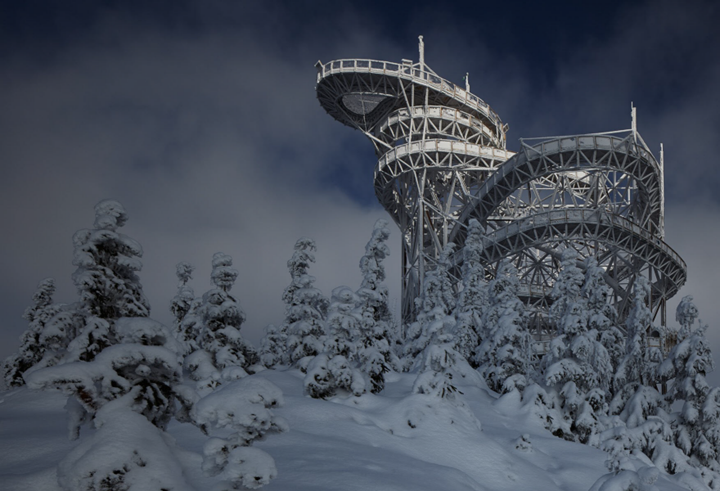

В расчете всего объекта было необходимо учесть не только требования монтажа в специфическом ландшафте, но и экстремальные нагрузки, которые могут в данной области возникать. Например, штормовой ветер может достигать здесь скорости до 200 км/ч. К тому же, вся конструкция подвержена также сильному обледенению. Именно потому была для статического и динамического расчета конструкций использована подробная 3D модель, созданная в программе RFEM.

Не смотря на сложность проектирования и строительства, удалось компании TAROS‑NOVA s.r.o. реализовать данный проект всего за 9 месяцев.
