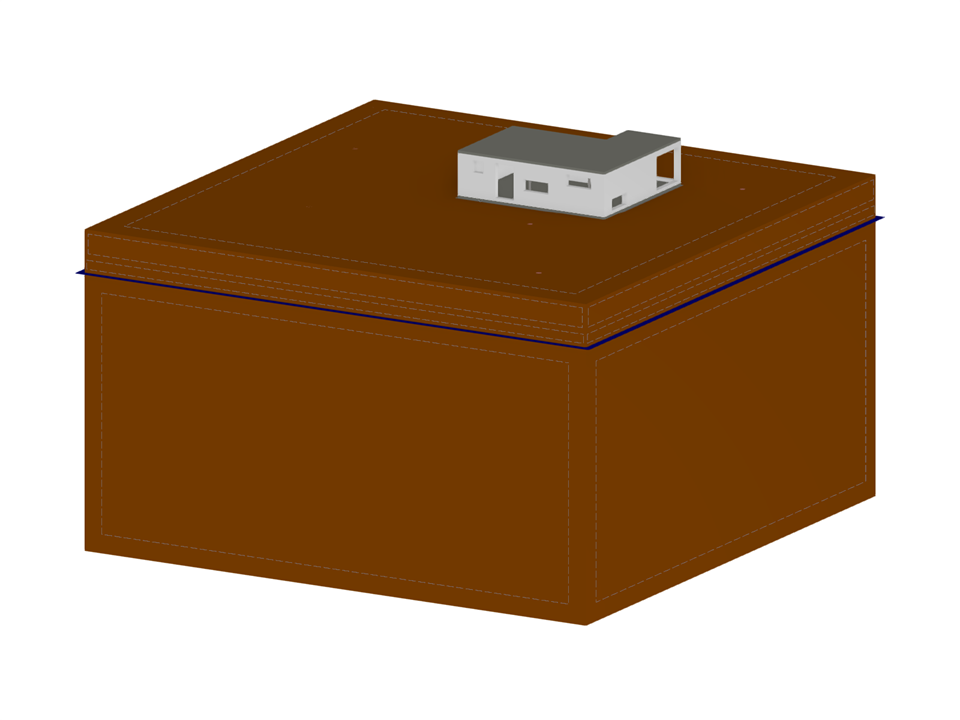

土层
节点数目: | 20 |
线的数目 | 32 |
杆件数目: | 0 |
面的数目: | 17 |
实体数目 | 3 |
荷载工况数目 | 2 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 59840,000 t |
翘曲区域尺寸 | 41,000 x 26,400 x 41,000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![上部结构和土层](/zh/webimage/032040/3327270/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
本文讨论了岩土工程分析的结果,以及在 RFEM 6 中图形和表格显示的结果。
![模型](/zh/webimage/031979/3326593/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
考虑到实际确定的土壤条件对建筑物的结构分析质量有很大影响,所以在 RFEM 6 中提供了“岩土分析”模块,用于确定要分析的土体。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据,以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据,以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
![激活岩土工程分析模块](/zh/webimage/031006/3299951/en_1.png?mw=512&hash=f9ba283f5927298a48257e3be65388cfe3600fe8)
如果土层条件尽可能地符合实际,那么建筑物的结构分析质量就会得到显着提高。 在 RFEM 6 中,借助“岩土分析”模块,您可以实际确定要分析的土体。 该模块可以在模型的基础数据中激活,如图01所示。
![钢结构连接有限元模型](/zh/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
本文将使用“首选独立的有限元网格”选项为不同的对象生成有限元网格,以及不使用该选项生成网格进行比较。
![功能 002795 | 用于岩土工程分析的材料模型“Hoek-Brown”](/zh/webimage/048218/3775626/2024-03-20_HB-1.png?mw=512&hash=bc86d8f8dcc1cdff04725bc845630ad3945a18b2)
“Hoek-Brown”材料模型适用于“岩土工程分析”模块。 该模型表现了理想弹塑性材料行为, 其非线性强度准则是最常见的岩石破坏准则。
用户可以使用
- die Gesteinsparameter direkt oder alternativ mittels
- der GSI-Klassifizierung
erfolgen.
Weiterführende Informationen zu diesem Materialmodell und der Definition der Eingabe in RFEM finden Sie im entsprechenden Kapitel im Online-Handbuch für das Add-On Geotechnische Analyse: Hoek-Brown 模型 .
![计算图](/zh/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
您准备好进行评估了吗? 为此提供了计算图表,该图表显示了计算过程中某个结果的变化过程。
您可以自由定义计算图的垂直轴和水平轴的分配。 例如,这使您可以根据荷载查看某个节点的沉降过程。
![带应力结果图形的打印报告](/zh/webimage/032590/3342486/printout_report.png?mw=512&hash=56f821d9133c263062c522bc9c6cb487f0d73c8e)
可以选择不同语言来编制计算书。 用户可以随时调整计算书中的内容并将其保存为模板。 只需点击几下鼠标,就可以将图形、文本、MathML 公式 以及 PDF 文档添加到计算书中。
![土壤材料模型](/zh/webimage/032309/3379367/32309_EN.png?mw=512&hash=9ee42caa2642d66d141bcaa5a26fdadfb0337cf4)
您想对土壤实体进行建模和分析吗? 为了确保这一点,在 RFEM 中使用了特殊的材料模型。
您可以将修正的 Mohr-Coulomb 模型与线弹性理想塑性模型或非线性弹性模型与等轴测应力-应变关系一起使用。 极限准则描述了从弹性区域到塑性流动区域的过渡,根据摩尔-库仑定义。
