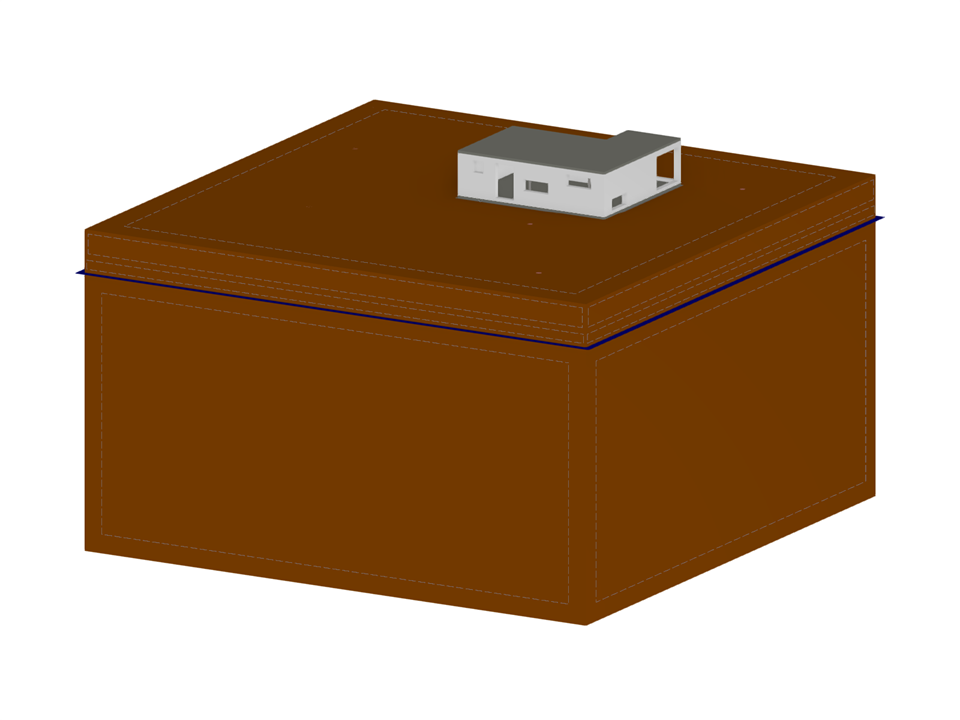

Massif de sol avec un modèle IFC importé
massif de sol
Nombre de nœuds | 20 |
Nombre de lignes | 32 |
Nombre de barres | 0 |
Nombre de surfaces | 17 |
Nombre de solides | 3 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 59840,000 t |
Dimensions (métrique) | 41,000 x 26,400 x 41,000 m |
Dimensions (impériales) | 134.51 x 86.61 x 134.51 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Superstructure et massif de sol](/fr/webimage/032040/3327270/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
![Modèle](/fr/webimage/031979/3382131/01-fr.png?mw=512&hash=5abb1fa9cfbaf68b443ad73b71b313783c0bbec9)
Dans l'article « Création d'une composition de sol à partir d'échantillons de sol dans RFEM 6 » de la Base de connaissance, nous vous expliquons comment fournir des données issues d'essais sur le terrain dans le module complémentaire et utiliser les propriétés des échantillons de sol pour déterminer les massifs de sol correspondants. Dans cet article, nous vous expliquons la procédure à suivre pour calculer des tassements et des pressions au sol d'un bâtiment en béton armé.
![Activation du module complémentaire Analyse géotechnique](/fr/webimage/031006/3299951/en_1.png?mw=512&hash=f9ba283f5927298a48257e3be65388cfe3600fe8)
![KB 001880 | Vérification des structures à câbles dans RFEM 6 et RSTAB 9](/fr/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Fonctionnalité 002795 | Modèle de matériau « Hoek-Brown » pour l'analyse géotechnique](/fr/webimage/048218/3775626/2024-03-20_HB-1.png?mw=512&hash=bc86d8f8dcc1cdff04725bc845630ad3945a18b2)
Dans la boîte de dialogue AnalyseGéotechnique steht Ihnen das Materialmodell "Hoek-Brown" zur Verfügung. Le modèle affiche un comportement de matériau linéaire-élastique idéal-plastique. Son critère de résistance non linéaire est le critère de rupture le plus courant pour les roches.
Die Eingabe der Materialparameter kann über
- die Gesteinsparameter direkt oder alternativ mittels
- der GSI-Klassifizierung
erfolgen.
Weiterführende Informationen zu diesem Materialmodell und der Definition der Eingabe in RFEM finden Sie im entsprechenden Kapitel Hoek-Brown Model im Online-Handbuch für das Add-On Geotechnische Analyse.
![Diagramme de calcul](/fr/webimage/032596/3674567/32596-FR.png?mw=512&hash=5ef295a3071b4f9f9faa35acdcd7c721e6d73845)
Vos résultats sont prêts à être évalués ? Des diagrammes de calcul sont disponibles pour cela. Ils indiquent la distribution d'un certain résultat lors du calcul.
Vous pouvez définir librement la disposition des axes vertical et horizontal du diagramme de calcul. Cela vous permet, par exemple, de visualiser la distribution du tassement d'un certain nœud en fonction de la charge.
![Rapport d'impression avec graphique des résultats de contrainte](/fr/webimage/032590/3674610/32590-FR.png?mw=512&hash=b3c923704b9858820e2ed129f501b33c9de1e9fe)
Vos données sont toujours documentées dans un rapport d'impression multilingue. Vous pouvez à tout moment adapter le contenu et l'enregistrer comme modèle type. Vous pouvez également ajouter des graphiques, des textes, des formules MathML et des documents PDF à votre rapport en quelques clics seulement.
![Modèles de matériaux de sol](/fr/webimage/032309/3609916/32309-FR.png?mw=512&hash=ec113363ec2faf8af462f6eadbb3b9f22259684f)
Vous souhaitez modéliser et analyser le comportement d'un solide de sol ? Pour cela, des modèles de matériaux adaptés ont été implémentés dans RFEM.
Vous pouvez utiliser le modèle de Mohr-Coulomb modifié avec un modèle linéaire-élastique idéal-plastique ou un modèle élastique non-linéaire avec une relation contrainte-déformation œdométrique. Le critère limite, qui décrit le passage du domaine élastique à celui de l'écoulement plastique, est défini selon Mohr-Coulomb.
