Accepter les doubles barres

En règle général, les barres superposées ne sont pas désirées. Pour empêcher RFEM ou RSTAB de supprimer une barre déjà définie si une autre barre est placée dessus, sélectionnez « Autoriser les doubles barres » dans le menu « Modifier ».

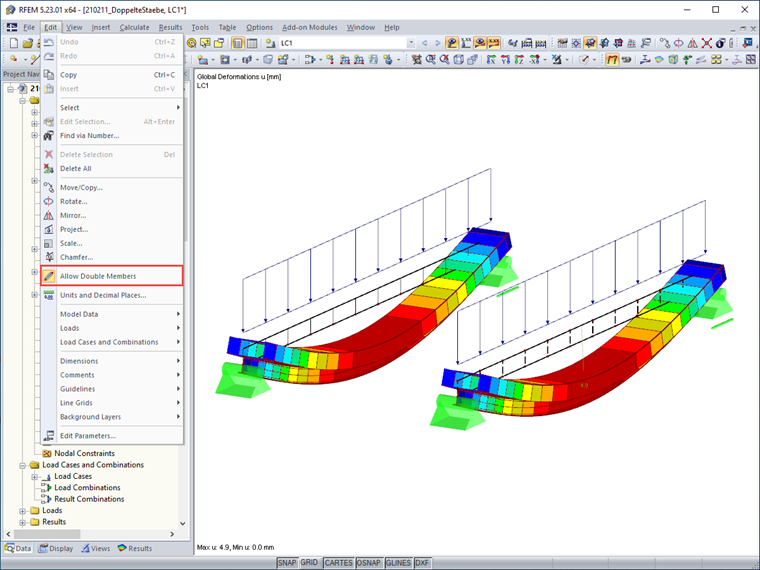

Autoriser les doubles barres
Autoriser les doubles barres

Les rigidités des deux barres sont ainsi considérées dans le calcul et les excentrements de barre peuvent également être utilisés. Cela peut être utile, par exemple, pour définir des sections mixtes.

Comme pour la modélisation d'une section mixte à l'aide de barres de couplage, il est important de veiller à ce que la poutre mixte soit divisée en un nombre suffisant de barres.
