Dans RFEM 5, la fonction «Autoriser les doubles barres» est disponible. Cela peut être utile, par exemple, pour définir des sections mixtes. Le modèle suivant de deux exemples de modélisation de sections composites illustre l'utilisation de la fonction «Autoriser les doubles barres».
Modèle utilisé dans
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |

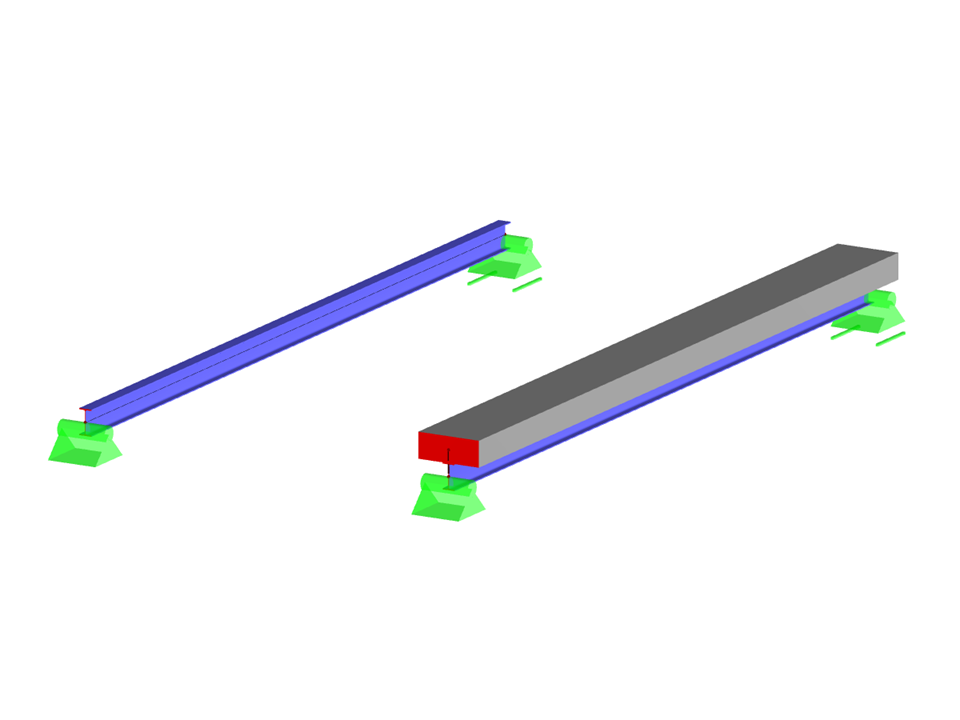

Section mixte avec barres doubles
| Nombre de nœuds | 26 |
| Nombre de lignes | 36 |
| Nombre de barres | 35 |
| Nombre de cas de charge | 1 |
| Poids total | 1,768 t |
| Dimensions (métrique) | 3,139 x 6,139 x 0,269 m |
| Dimensions (impériales) | 10.3 x 20.14 x 0.88 feet |
| Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
