Simpson Strong-Tie 弯矩连接。
要下载的文件包含一个参数化的块模型(*.rfs 文件类型)。 更多关于参数化模型和块的信息,请参见视频教程 - SVT 010 | 创建和导入块,请看下面的链接。
该模型由德儒巴软件公司的技术团队创建。

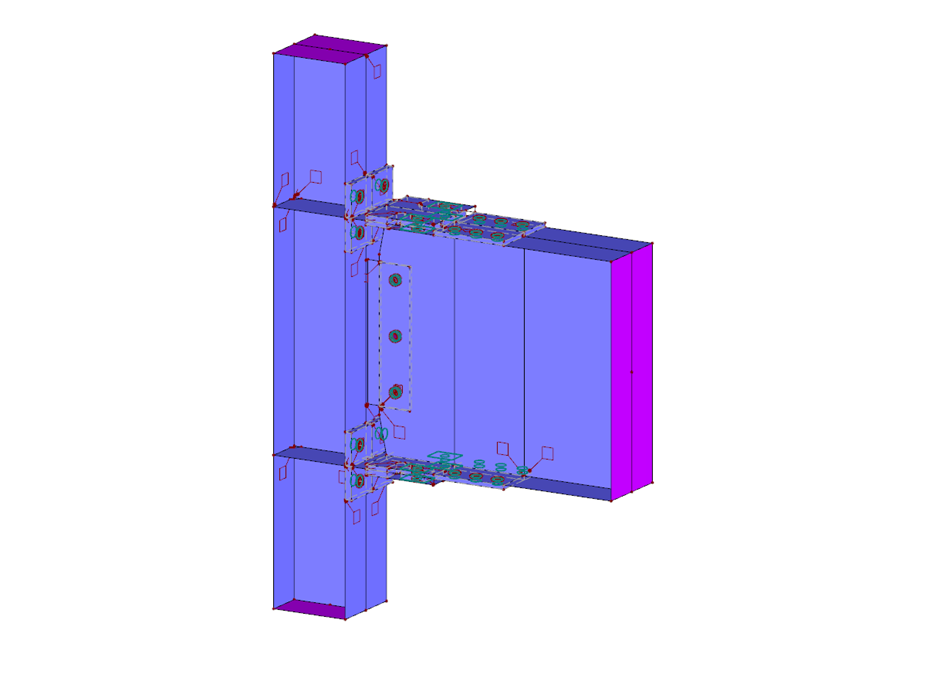

弯矩连接
块参数可动态编辑 | |
节点数目: | 505 |
线的数目 | 582 |
杆件数目: | 32 |
面的数目: | 321 |
实体数目 | 29 |
总重量 | 0,182 t |
翘曲区域尺寸 | 0.942 x 0.200 x 1.392 m |
软件版本 | 5.26.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
