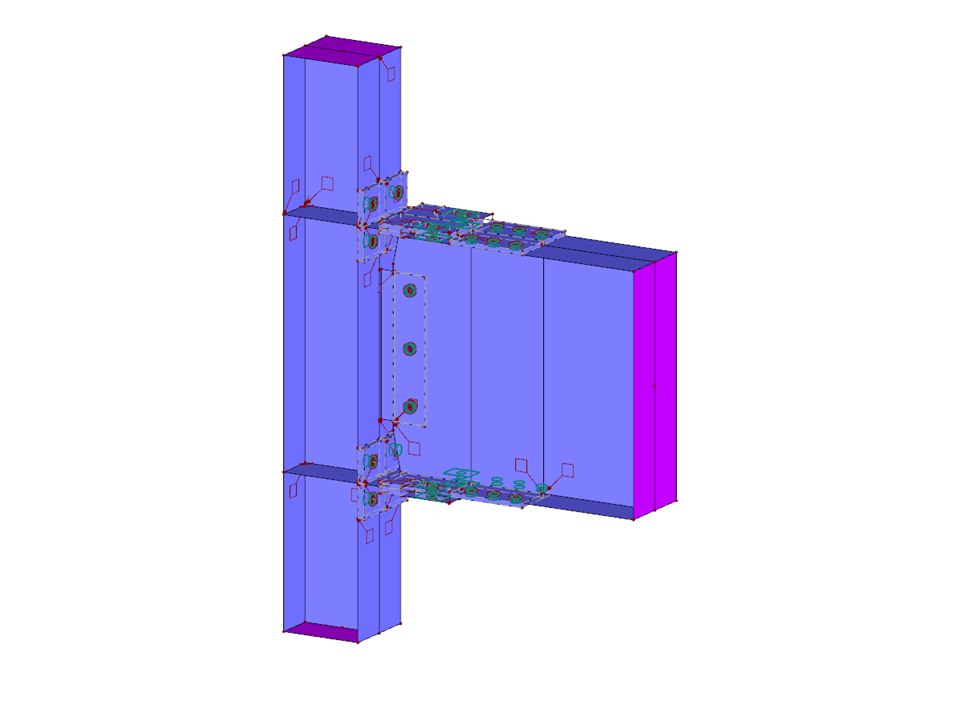

Połączenie zginające Simpson Strong-Tie.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.
Chwilowe połączenie
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 505 |
Liczba linii | 582 |
Liczba prętów | 32 |
Liczba powierzchni | 321 |
Ilość brył | 29 |
Ciężar całkowity | 0,182 t |
Wymiary (metryczne) | 0,942 x 0,200 x 1,392 m |
Wymiary (imperialne) | 3.09 x 0.66 x 4.57 feet |
Wersja programu | 5.26.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
