One of the most modern power stations for energy production based on renewable resources can be found in Schwendi, Southern Germany.
来自米兰的建筑师 Matteo Thun 提出了一项设计方案,将要建造一座由钢筋混凝土、钢结构和木结构组成的建筑。
钢结构和木结构设计
Ingenieurbüro Georg Guter, Germany
guter.de

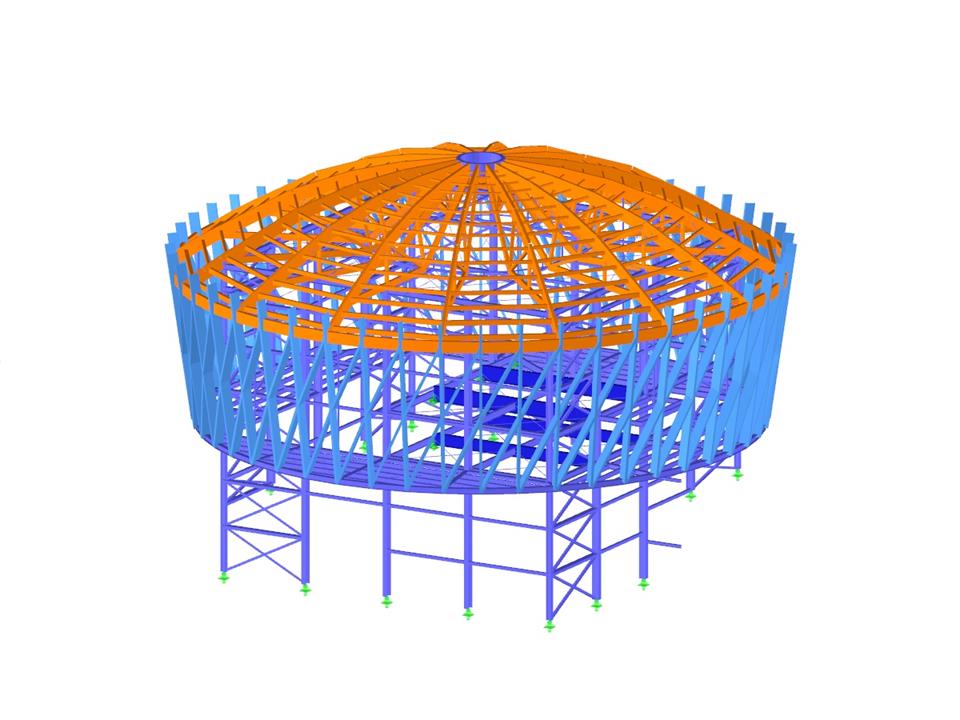

RSTAB 中分析模型(© Georg Guter)
发电厂厂房
无法下载
客户项目/只视图
节点数目: | 1083 |
线的数目 | 2020 |
杆件数目: | 2020 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 32 |
荷载组合数目 | 100 |
结果组合数目 | 5 |
总重量 | 255,134 t |
翘曲区域尺寸 | 35,734 x 23,175 x 35,734 m |
