Ответ:
Изменение вертикального положения или эксцентриситета влияет на изгибающий момент стержня My только в том случае, когда на модель действуют также другие силы, учитываемые в данном моменте, такие как, например, нормальная сила в следующем примере.

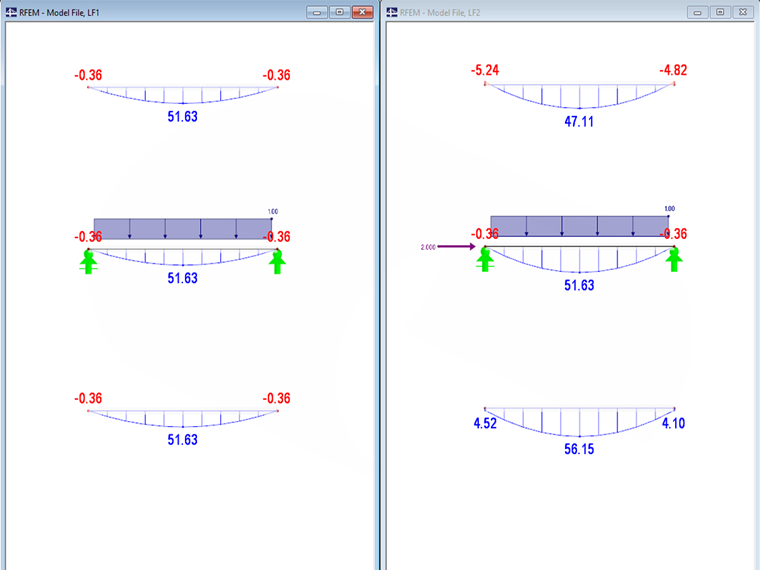

Плита, на изображении слева, поддерживается как однопролетная балка и нагружена лишь в вертикальном направлении. В данном случае изгибающие моменты у результирующих стержней, расположенных выше и ниже плиты, одинаковы.
В правой части изображения затем плита дополнительно нагружена нормальной силой. Здесь у результирующих стержней уже появляются дополнительные отрицательные или положительные моменты, а эксцентриситет действует как плечо сил.
