竖向位置对弯矩My 的影响

为什么在我的模型中结果杆件的垂直位置对该杆件的弯矩M 没有影响?


回复:

垂直位置或偏心的变化会影响弯矩 My ,当弯矩 M 上有其他力作用在模型上,例如下例中的轴力。

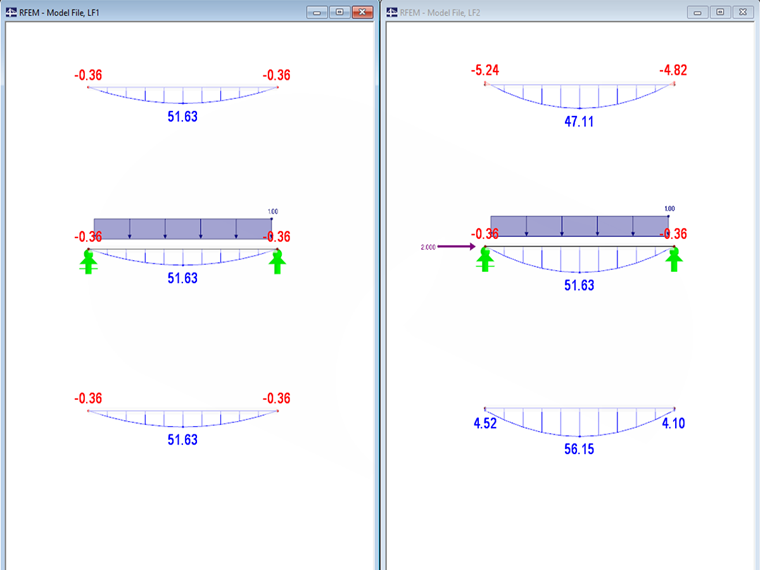

Eine Platte, gelagert als Einfeldträger, wird auf der linken Seite im Bild nur vertikal belastet. Die Biegemomente der Ergebnisstäbe, welche über und unter der Platte positioniert sind, unterscheiden sich nicht.

Auf der rechten Seite ist die Platte zusätzlich durch eine Normalkraft belastet. Dadurch erhalten die Ergebnisstäbe zusätzliche negative beziehungsweise positive Momente. Die Exzentrizität wirkt hierbei als Hebelarm.
