Influence de la position verticale sur le moment fléchissant M_y

Un changement de la position verticale ou un excentrement a un effet sur le moment fléchissant M_y uniquement si d’autres forces, incluses dans ce moment, comme l’effort normal dans cet exemple, agissent sur le modèle.

Une dalle, supportée comme une poutre à travée simple, est chargée uniquement verticalement à gauche (voir image). Les moments fléchissants des poutres résultantes positionnées au-dessus et au-dessous de la dalle sont identiques.

À droite, la dalle est en outre sollicitée par un effort normal. Par conséquent, les poutres résultantes ont des moments négatifs ou positifs supplémentaires. L’excentrement agit comme un bras de levier.

Foire aux questions (FAQ)

[FR] FAQ 004960 | Pourquoi la position verticale d’une poutre résultante dans mon modèle n’a-t-elle ...

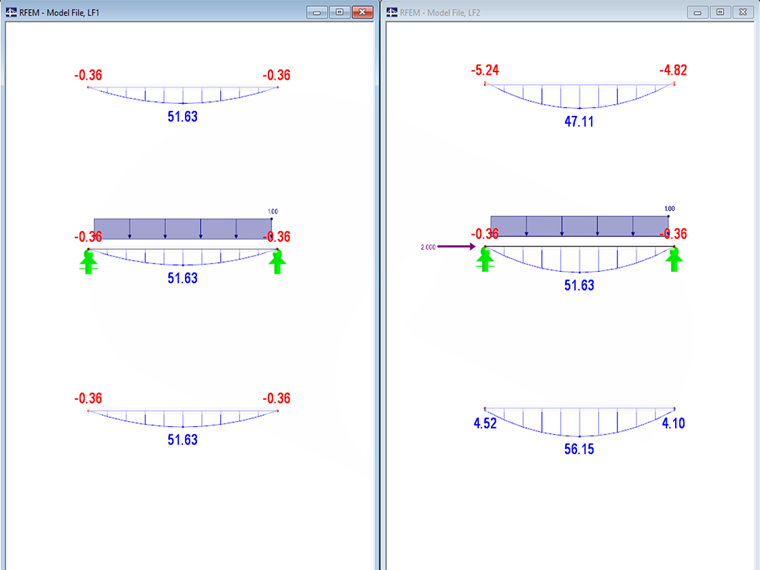

Gauche : Poutre à travée simple sans effort normal ; À droite : Poutre à travée simple avec effort normal
