Este modelo foi utilizado para explicar o tratamento de barras sem carga durante a geração de carga.

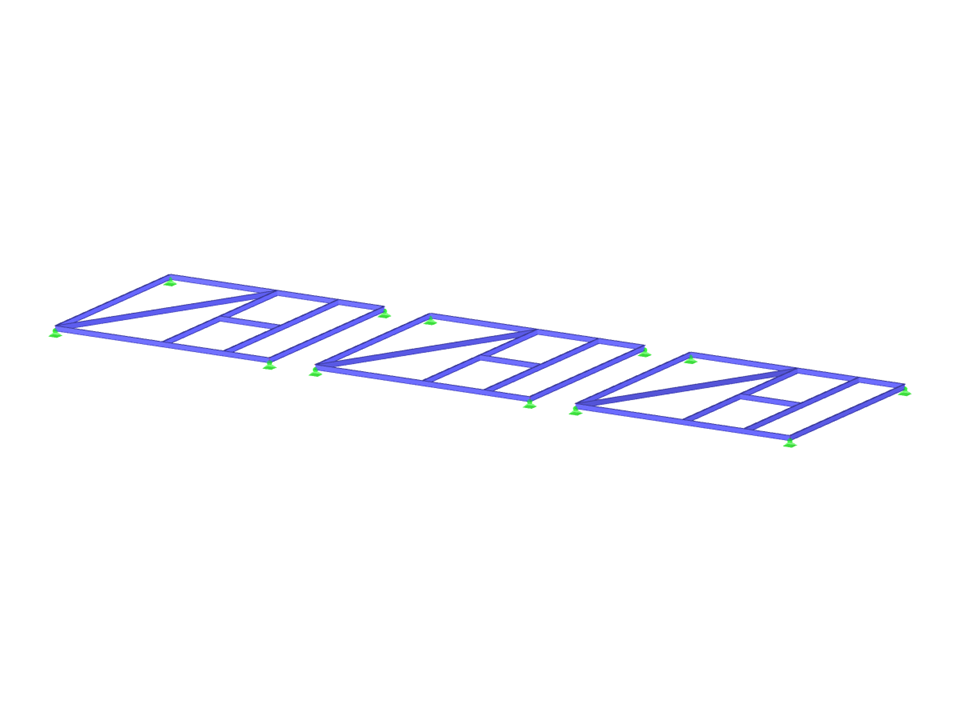

Estrutura de pórtico horizontal de aço
Número de nós | 30 |
Número de linhas | 42 |
Número de barras | 42 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 12,513 t |
Dimensões (métricas) | 48,000 x 0,000 x 13,000 m |
Dimensões (imperial) | 157.48 x 0 x 42.65 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
