Moduł dodatkowy dla RFEM 5
RF-DYNAM Pro - Forced Vibrations

RF-DYNAM Pro - Forced Vibrations umożliwia dynamiczną analizę wzbudzanych zewnętrznie konstrukcji z różnymi funkcjami wzbudzenia oraz analizę historii czasowej za pomocą analizy modalnej lub solwera Newmarka.

Moduł przeprowadza analizę sejsmiczną z wykorzystaniem multimodalnej i wielopunktowej analizy spektrum odpowiedzi. Zapewnia on spektra oraz bibliotekę akcelerogramów do tworzenia spektrów odpowiedzi, zgodne z normami lub zdefiniowane przez użytkownika.

Rozszerzenie RF-DYNAM Pro - Natural Vibrations o analizę przebiegu czasowego i multimodalną analizę spektrum odpowiedzi

Ogółem: 5

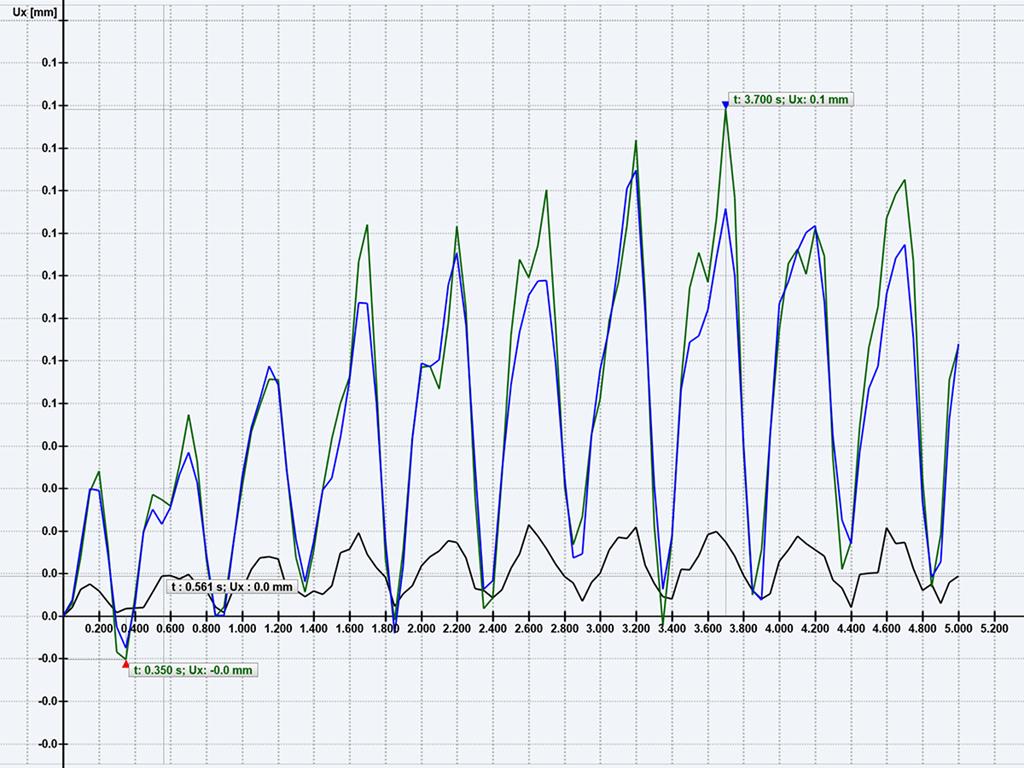

moduł dodatkowy RF-/DYNAM Pro - Forced Vibrations dla RFEM/RSTAB | Analiza drgań wymuszonych

RF-/DYNAM Pro - Forced Vibrations | Cechy analizy przebiegu czasowego

Połączenie zdefiniowanych przez użytkownika wykresów czasowych z przypadkami obciążeń lub kombinacjami obciążeń (obciążenia węzłowe, prętowe i powierzchniowe oraz obciążenia wolne i wygenerowane, mogą być łączone z funkcjami o zmiennej czasowej)
Możliwość połączenia kilku niezależnych funkcji wzbudzenia
Obszerna biblioteka rejestrów trzęsień ziemi (akcelogramy)
Analiza przebiegu czasowego rozwiązywana jest za pomocą analizy modalnej lub metodą Newmarka
Tłumienie konstrukcji przy użyciu współczynnika Rayleigha lub tłumienia Lehra's
Bezpośredni import początkowych deformacji z przypadków obciążeń lub ich kombinacji
Graficzne przedstawienie rezultatów na diagramie przebiegu czasowego
Eksport wyników w zdefiniownych przez użytkownika krokach czasowych lub jako obwiednia

RF-/DYNAM Pro - Forced Vibrations | Funkcje multimodalnej analizy spektrum odpowiedzi

Spektrum odpowiedzi z wielu norm (ASCE 7-16, NBC 2015 itd.)
Spektrum odpowiedzi zdefiniowane przez użytkownika lub wygenerowane z akcelerogramów
Możliwość zadania kierunkowego spektrum odpowiedzi
Ręczne lub automatyczne wybieranie postaci drgań własnych do analizy spektrum odpowiedzi (można zastosować regułę 5% z EC 8)
Kombinacje wyników z zastosowaniem superpozycji modalnej (reguła SRSS lub CQC) i superpozycji kierunkowej (reguła SRSS lub 100%/30%)

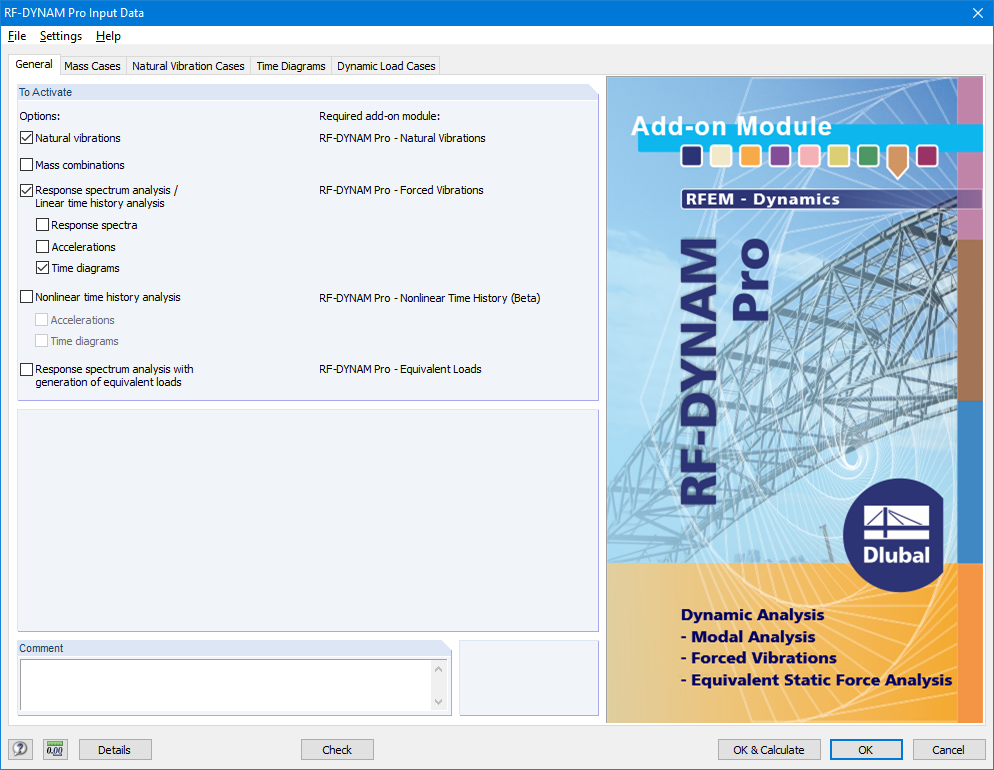

RF-/DYNAM Pro - Forced Vibrations | Wprowadzanie danych

Konieczne jest wprowadzenie wymaganych spektrów odpowiedzi, przyspieszeń lub wykresów czasowych. Przypadki obciążeń dynamicznych definiują położenie i kierunek efektów spektrum odpowiedzi, a także czas przyspieszenia lub wzbudzenia siła-czas.

Wykresy czasowe są połączone z przypadkami obciążeń statycznych, co zapewnia dużą elastyczność. W przypadku analizy przebiegu czasowego można zaimportować początkowe odkształcenie z dowolnego przypadku obciążenia lub kombinacji obciążeń.

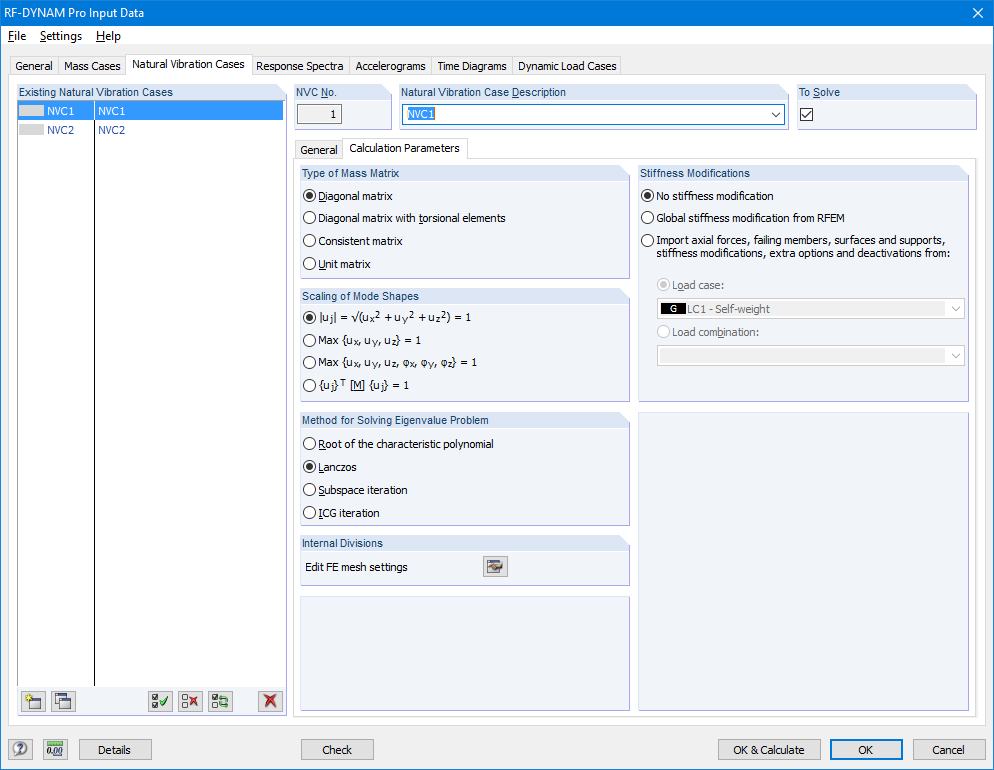

Berechnungsparameter für Eigenschwingungsfälle

RF-/DYNAM Pro - Forced Vibrations | Obliczenia

Analiza historii czasowej rozwiązywana jest za pomocą analizy modalnej lub metodą Newmarka. W tym module dodatkowym analiza przebiegu czasowego jest ograniczona do układów liniowych. Chociaż modalna analiza jest szybkim algorytmem, pewna liczba wartości własnych musi być stosowana w celu zapewnienia wymaganej dokładności wyników.

Metoda Newmarka jest bardzo precyzyjną metodą, niezależną od zastosowanej liczby wartości własnych, ale w obliczeniach wymaga odpowiednich niewielkich kroków czasowych. Dla analizy spektrum odpowiedzi równoważne obciążenie statyczne obliczane jest wewnętrznie. Następnie z tej analizy wykonywana jest liniowa analiza statyczna.

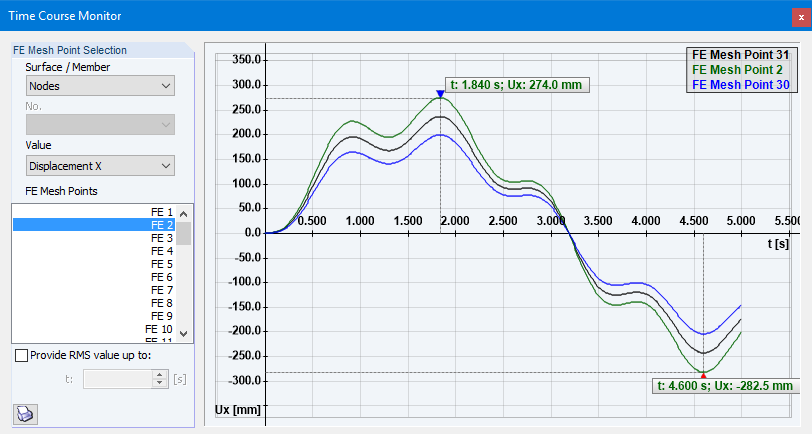

Monitor przebiegu czasu dla drgań okresowych

RF-/DYNAM Pro - Forced Vibrations | Wyniki

Dzięki integracji RF-/DYNAM Pro z RFEM/RSTAB, można uwzględnić numeryczne i graficzne wyniki z RF-/DYNAM Pro - Forced Vibrations w globalnym raporcie. Ponadto wszystkie opcje programu RFEM umożliwiają wizualizację graficzną.

Wyniki analizy przebiegu czasowego są wyświetlane na monitorze przebiegu czasowego. Wszystkie wyniki są wyświetlane w funkcji czasu. Wartości numeryczne można eksportować do aplikacji MS Excel.

W przypadku analizy przebiegu czasowego można wyeksportować wyniki poszczególnych kroków czasowych lub odfiltrować najbardziej niekorzystne wyniki wszystkich kroków czasowych.

Analiza spektrum odpowiedzi generuje kombinacje wyników. Wewnętrznie składowe składowe modalne i składowe kierunkowe oddziaływań sejsmicznych są łączone.
