Дополнительный модуль к RFEM 5
RF-DYNAM Pro - Forced Vibrations

RF-DYNAM Pro - Forced Vibrations позволяет выполнить динамический расчёт несущей конструкции с учетом внешнего возбуждения, включая различные функции возбуждения и анализ изменений во времени, с помощью модального анализа или решателя Ньюмарка.

Модуль выполняет сейсмический расчёт с помощью мультимодального и многоточечного анализа спектра реакций. Он предоставляет вам стандартные или пользовательские спектры, а также базу данных акселерограмм для создания спектров реакций.

Расширение RF-DYNAM Pro – Natural Vibrations для анализа изменений во времени и мультимодального анализа спектра реакций

Всего позиций: 5

Дополнительный модуль RF-/DYNAM Pro - Forced Vibrations для RFEM/RSTAB | Расчёт вынужденных колебаний

RF-/DYNAM Pro - Forced Vibrations | Характеристики расчета изменений во времени

Сочетание заданных пользователем временных диаграмм с загружениями или сочетаниями нагрузок (нагрузки в узлах, стержнях и поверхностях, а также произвольные и созданные нагрузки могут сочетаться с функциями переменной во времени)
Возможно сочетание нескольких функций независимых возбуждений
Расширяемая библиотека записей землетрясений (сейсмограммы ускорений)
Линейный неявный анализ Ньюмарка или модальный анализ изменения во времени
Конструкционное затухания возможно с помощью коэффициентов затухания Релея или затухания Лера
Возможен прямой импорт начальных деформаций от загружений или сочетаний нагрузок
Графические результаты отображаются на диаграмме изменений во времени
Экспорт результатов по временным шагам, определяемым пользователем, или в виде пакета

RF-/DYNAM Pro - Forced Vibrations | Характеристики мультимодального анализа спектра реакций

Спектры реакций по многочисленным нормативам (ASCE 7-16, NBC 2015 и т.д.)
Спектры реакций, заданные пользователем или созданные на основе акселерограмм
Применение спектров реакций, зависящих от направления
Ручной или автоматический выбор соответствующих форм колебаний для спектра реакций (может быть применено правило 5% из EC 8)
Расчётные сочетания по модальному наложению (правило SRSS или CQC) и по наложению направлений (правило SRSS или 100% / 30%)

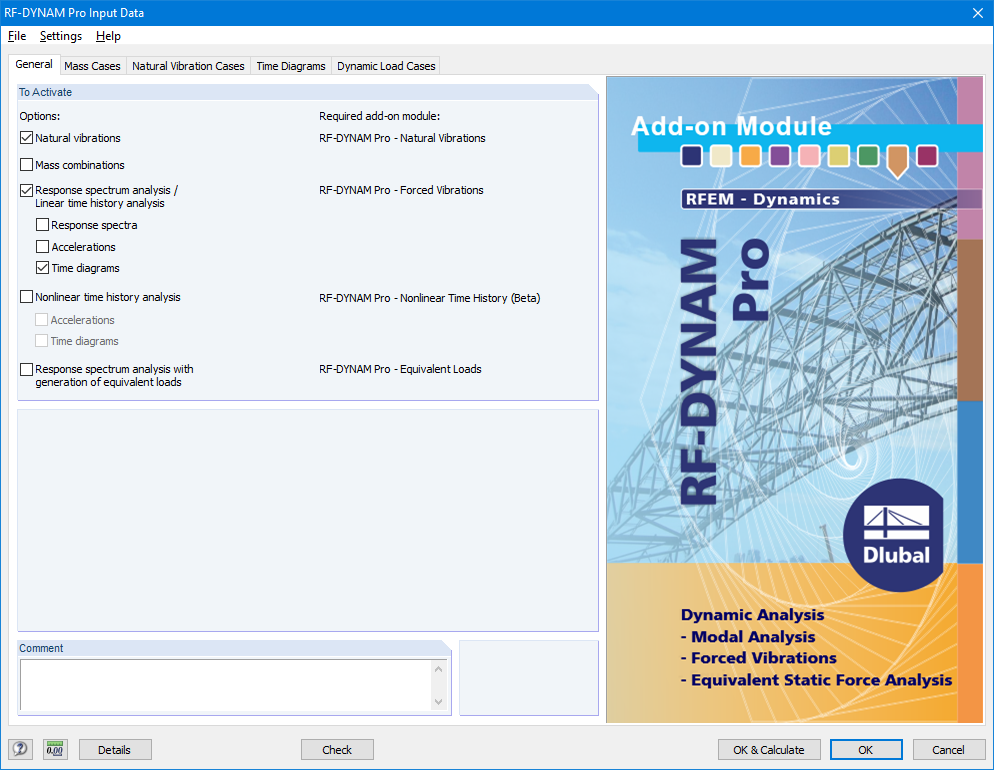

RF-/DYNAM Pro - Forced Vibrations | Ввод данных

Необходимо задать требуемые спектры реакций, ускорения или временные диаграммы. Динамические загружения определяют место и направление действия спектра реакций, а также время ускорений или возбуждения сила-время.

Временные диаграммы в сочетании со статическими нагрузками обеспечивают высокую гибкость. Для расчета изменений во времени, начальные деформации можно импортировать из любого загружения или сочетания нагрузок.

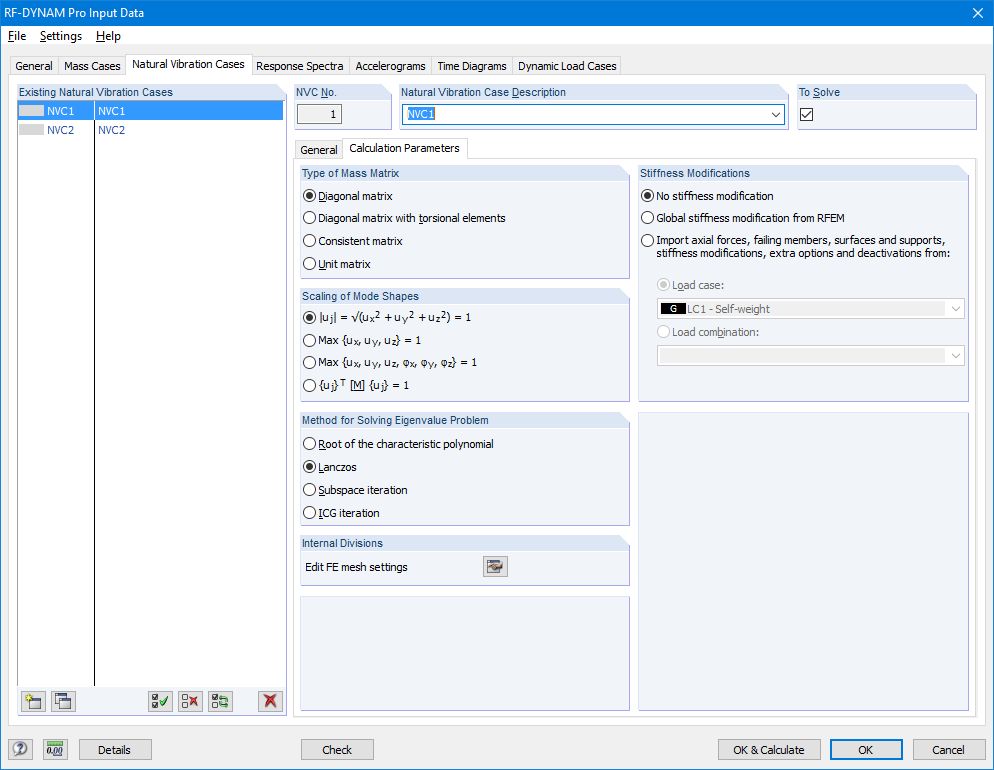

Berechnungsparameter für Eigenschwingungsfälle

RF-/DYNAM Pro - Forced Vibrations | Расчёт

Расчёт изменений во времени выполняется с помощью модального анализа или линейного неявного анализа Ньюмарка. Расчет изменений во времени в этом дополнительном модуле ограничен линейными системами. Хотя модальный анализ представляет собой быстрый алгоритм, для обеспечения требуемой точности результатов необходимо использовать определённое количество собственных чисел.

Неявный анализ Ньюмарка - это очень точный метод, независимо от количества используемых собственных чисел, но он требует для расчета достаточных небольших шагов по времени. Для анализа спектра реакций, промежуточно вычисляются эквивалентные статические нагрузки. Затем выполняется линейный статический расчет.

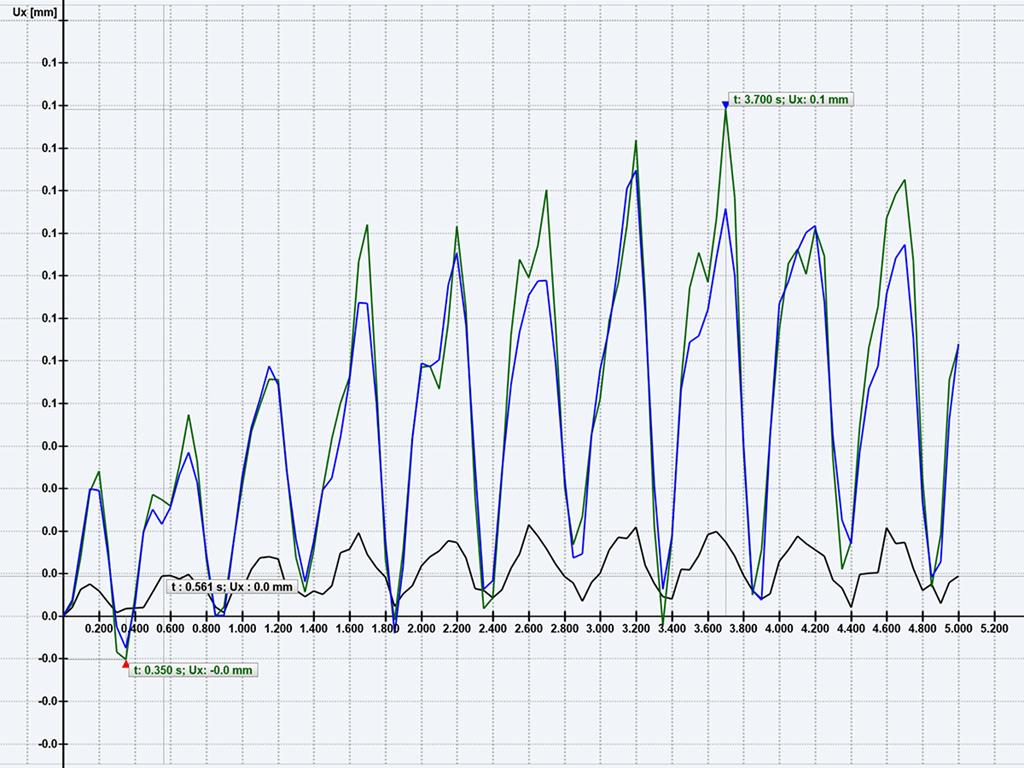

Монитор изменений во времени для периодических колебаний

RF-/DYNAM Pro - Forced Vibrations | Результаты

Благодаря интеграции RF-/DYNAM Pro в RFEM/RSTAB, можно включать численные и графические результаты из RF-/DYNAM Pro - Forced Vibrations в общий протокол результатов. Кроме того, все функции RFEM доступны для графической визуализации.

Результаты анализа изменений во времени отображаются на мониторе времени. Все результаты отображаются в виде функции времени. Числовые значения можно экспортировать в MS Excel.

В случае анализа изменений во времени, вы можете экспортировать результаты отдельных шагов времени или отфильтровать наиболее неблагоприятные результаты всех шагов времени.

В результате анализа спектра реакций создаются расчетные сочетания. Внутренне модальные составляющие и направленные компоненты сейсмических воздействий объединяются.
