Módulo adicional para o RFEM 5
RF-DYNAM Pro - Forced Vibrations

O RF-DYNAM Pro - Forced Vibrations permite realizar análises dinâmicas de estruturas sujeitas a excitação externa com diferentes funções de excitação e análise de histórico de tempo através da análise modal ou da solução de Newmark.

O módulo permite efetuar cálculos sísmicos com análise de espectro de resposta multimodal e multiponto. Oferece espectros definidos pelo utilizador ou em conformidade com as normas e uma biblioteca de acelerogramas para a criação de espectros de resposta.

Extensão do RF-DYNAM Pro – Natural Vibrations para a análise de histórico de tempo e a análise de espectro de resposta multimodal

Total de itens: 5

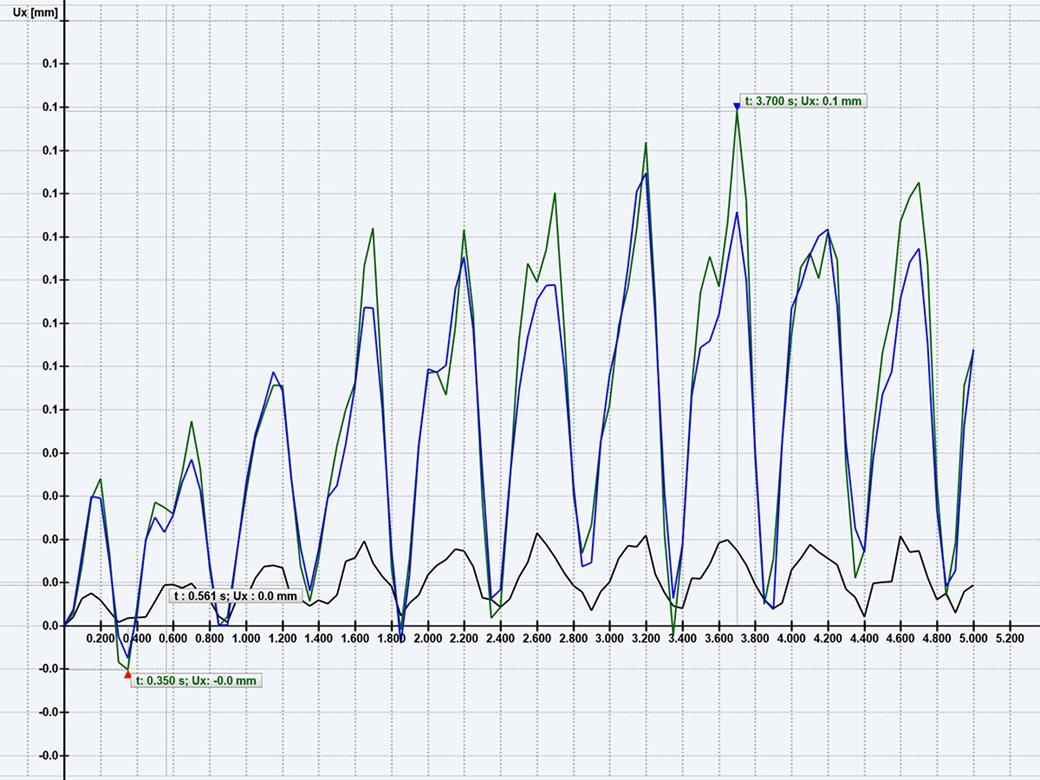

módulo adicional RF-/DYNAM Pro - Forced Vibrations para o RFEM/RSTAB | Análise de vibrações forçadas

RF-/DYNAM Pro - Forced Vibrations | Funções do método de histórico de tempo

Combinação de diagramas de tempo definidos pelo utilizador com casos de carga ou combinações de carga (as cargas de nós, barras e superfícies, assim como as cargas livres e geradas podem ser combinadas com funções que variam ao longo do tempo)
Possibilidade de combinar várias funções de excitação independentes
Biblioteca extensa de registos de sismos (acelerogramas)
Análise linear implícita de Newmark ou análise modal de histórico de tempo
Amortecimento estrutural através dos coeficientes de amortecimento de Rayleigh ou dos valores de amortecimento de Lehr
Importação direta das deformações iniciais de um caso de carga ou de uma combinação de cargas
Representação gráfica de resultados num diagrama de histórico de tempo
Exportação de resultados em intervalos de tempo definidos pelo utilizador ou como envolvente

RF-/DYNAM Pro - Forced Vibrations | Funções do método de espectro de resposta multimodal

Espectros de resposta de várias normas (EN 1998, DIN 4149, IBC 2012 etc.)
Espectros de resposta definidos pelo utilizador ou a partir de acelerogramas
Abordagem de espectros de resposta com base na direção
As formas próprias relevantes para o espectro de resposta podem ser selecionadas manual ou automaticamente (pode ser aplicada a regra dos 5% do Eurocódigo 8)
Combinação de resultados através de sobreposição modal (regra SRSS ou CQC) e através de sobreposição da direção (regra SRSS ou 100%/30%)

RF-/DYNAM Pro - Forced Vibrations | Entradas

Na janela inicial, podem ser introduzidos os necessários espectros de resposta, diagramas de aceleração-tempo ou força-tempo. Os casos de carga dinâmicos definem a localização e a direção dos efeitos de espectro de resposta, assim como dos diagramas de aceleração ou de força-tempo.

Os diagramas de tempo podem ser combinados com casos de carga estáticos, os quais trazem uma grande flexibilidade. Para o método do histórico de tempo, pode ser importada uma deformação inicial de qualquer caso de carga ou combinação de cargas.

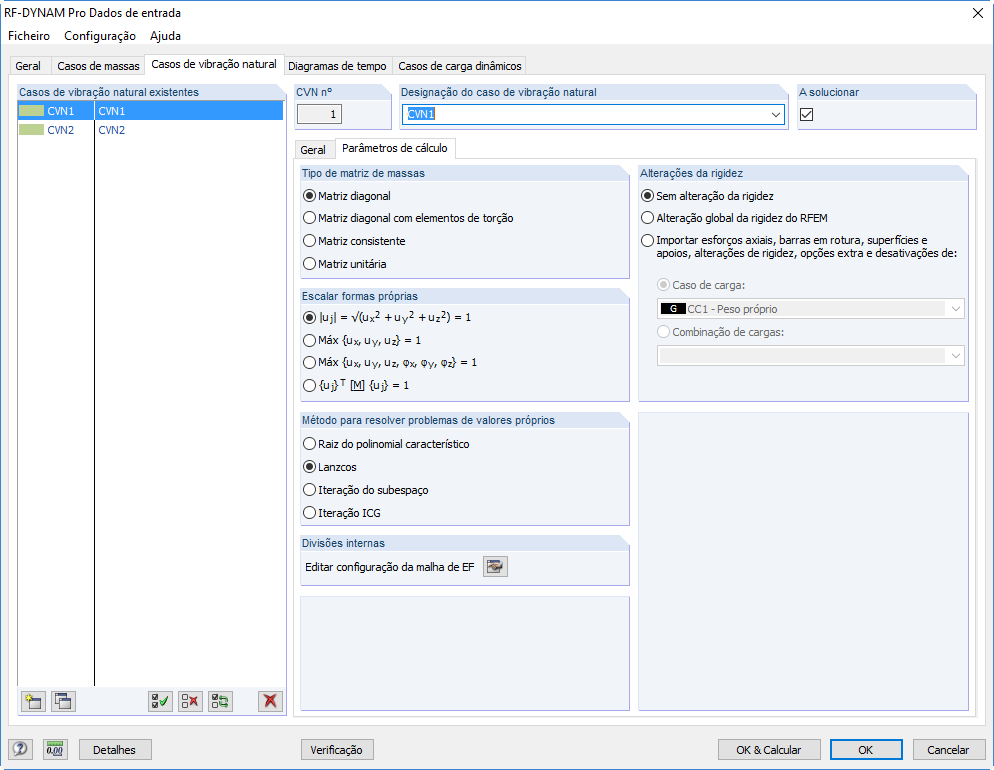

Berechnungsparameter für Eigenschwingungsfälle

RF-/DYNAM Pro - Forced Vibrations | Cálculo

O método de histórico de tempo é efetuado através de uma análise modal ou da análise linear implícita de Newmark. A análise de histórico de tempo neste módulo adicional está restringida aos sistemas lineares. Mesmo sendo a análise modal um algoritmo rápido, tem de ser utilizado um certo número de valores próprios para assegurar a precisão necessária dos resultados.

A análise implícita de Newmark representa um método muito preciso, independentemente do número de valores próprios utilizados, mas requer um número de intervalos de tempo pequenos suficientes para o cálculo. Para o método de espectro de resposta, são calculadas internamente cargas estáticas equivalentes. No seguimento, é efetuada uma análise estática linear.

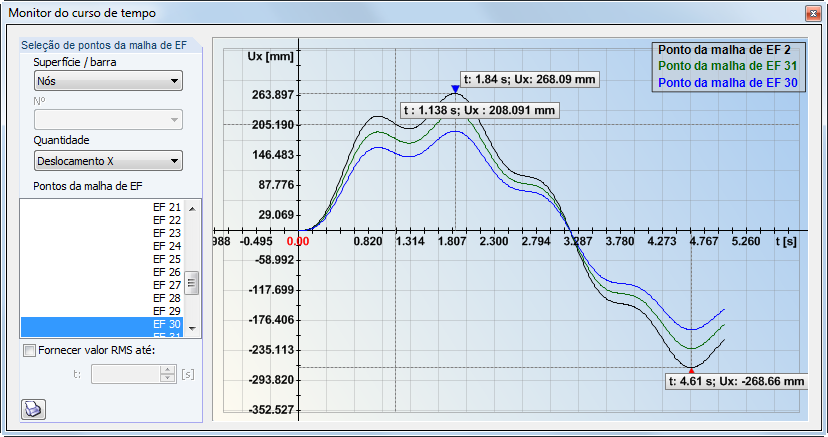

Monitor de curso de tempo para vibração periódica

RF-/DYNAM Pro - Forced Vibrations | Resultados

Graças à integração do RF-/DYNAM Pro no RFEM/RSTAB, é possível incorporar resultados numéricos e gráficos do módulo RF-/DYNAM Pro - Forced Vibrations no relatório de impressão global. Estão também disponíveis todas as opções do RFEM para a visualização gráfica.

Os resultados da análise do histórico de tempo são mostrados num diagrama de histórico de tempo. Todos os resultados são representados em função do tempo. Os valores numéricos podem ser exportados para o MS Excel.

Para o método de histórico de tempo, é possível exportar os resultados de um intervalo de tempo singular ou filtrar os resultados mais desfavoráveis de todos os intervalos de tempo.

No método de espectro de resposta são criadas combinações de resultados. Internamente são efetuadas as combinações das parcelas modais e a combinação das forças de carga devido aos componentes da ação do sismo.
