Přídavný modul pro RFEM 5
RF-DYNAM Pro - Forced Vibrations

• Kombinace uživatelsky definovaných časových diagramů se zatěžovacími stavy nebo kombinacemi zatížení (zatížení na uzel, prut a plochu, volná a generovaná zatížení lze kombinovat pomocí funkce proměnné v čase)
• Kombinace několika nezávislých budících funkcí
• Rozsáhlá databáze průběhů zemětřesení (akcelerogramy)
• Lineární implicitní Newmarkův řešič nebo modální časová analýza
• Rayleighovo nebo Lehrovo tlumení konstrukce
• Přímý import počátečních deformací ze zatěžovacího stavu nebo kombinace zatížení
• Grafické zobrazení výsledků v časovém diagramu
• Export výsledků v uživatelsky definovaných časových krocích nebo jako obálky

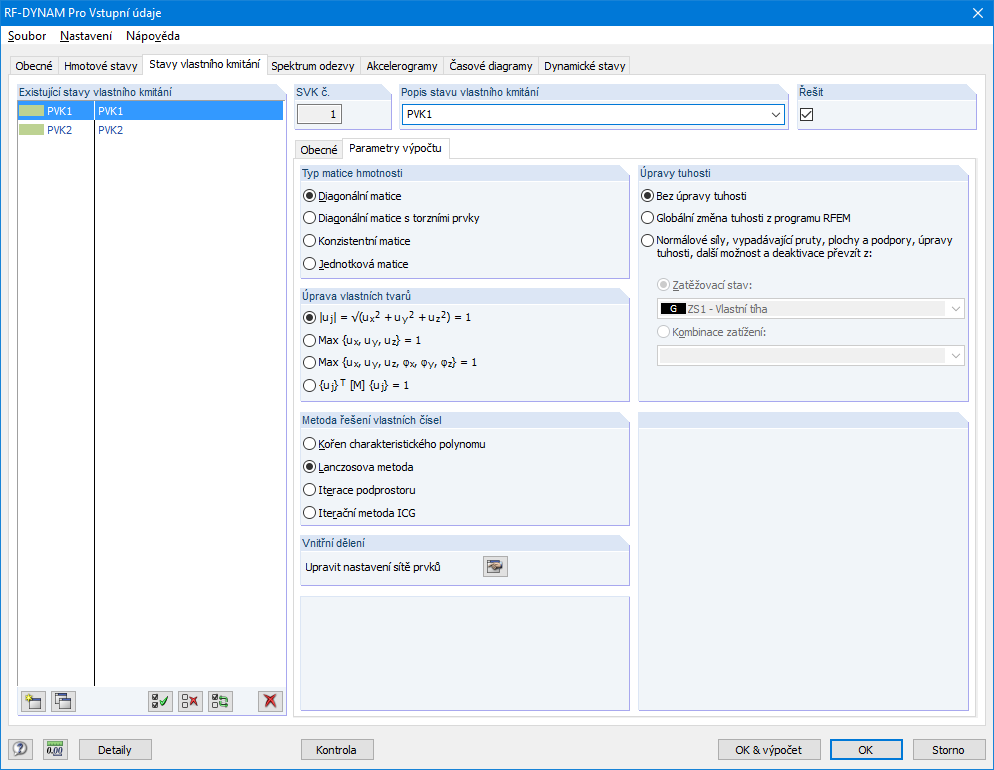

Nejdříve se zadají potřebná spektra odezvy, akcelerogramy nebo časové diagramy. Dynamické zatěžovací stavy definují místo a směr působení spektra odezvy a také akcelerogramy nebo buzení závislé na čase a síle.

Časové diagramy jsou kombinovány se statickými zatěžovacími stavy, což poskytuje velkou flexibilitu. Pro časovou analýzu je možné importovat počáteční deformaci z jakéhokoli zatěžovacího stavu nebo kombinace zatížení.

Díky integraci modulu RF‑/DYNAM Pro do programu RFEM/RSTAB je možné zahrnout numerické i grafické výsledky z přídavného modulu RF‑/DYNAM Pro - Forced Vibrations do globálního tiskového protokolu. Zároveň jsou zde dostupné všechny možnosti programu RFEM pro grafické zobrazení.

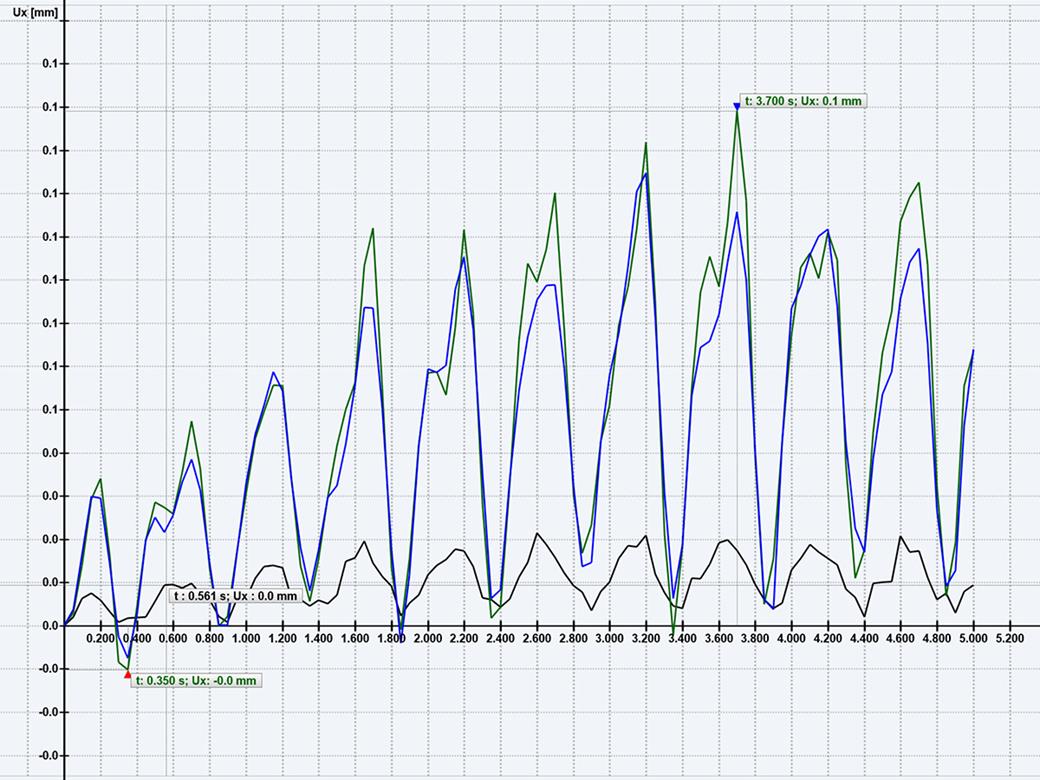

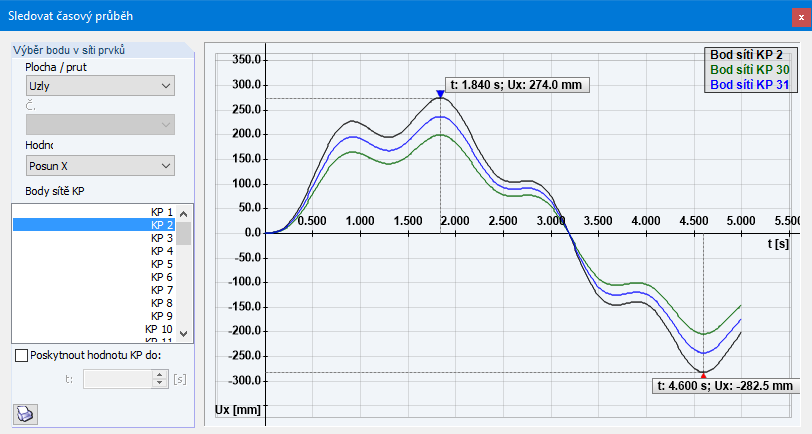

Výsledky časové analýzy se zobrazí v časovém diagramu. Všechny výsledky jsou zobrazené v závislosti na čase. Číselné hodnoty lze exportovat do programu MS Excel.

V případě časové analýzy je možné exportovat výsledky jednoho časového kroku nebo filtrovat nejnepříznivější výsledky všech časových kroků.

Při analýze spektra odezvy lze generovat kombinace výsledků. Kombinace výsledků vzniknou kombinací modálních účinků a účinků zatížení následkem zemětřesení.
