Módulo adicional para RFEM 5
RF-DYNAM Pro - Forced Vibrations

RF-DYNAM Pro – Forced Vibrations permite un análisis dinámico de una estructura de soporte con respecto a la excitación externa, incluidas varias funciones de excitación y análisis en el dominio del tiempo utilizando un análisis modal o el solucionador de Newmark.

El módulo realiza el análisis sísmico utilizando el análisis del espectro de respuesta multimodal y multipunto. Le proporciona espectros compatibles con la norma o definidos por el usuario y una biblioteca de acelerogramas para la generación del espectro de respuesta.

Ampliación de RF-DYNAM Pro - Natural Vibrations para el análisis en el dominio del tiempo y el análisis del espectro de respuesta multimodal

Total de artículos: 5

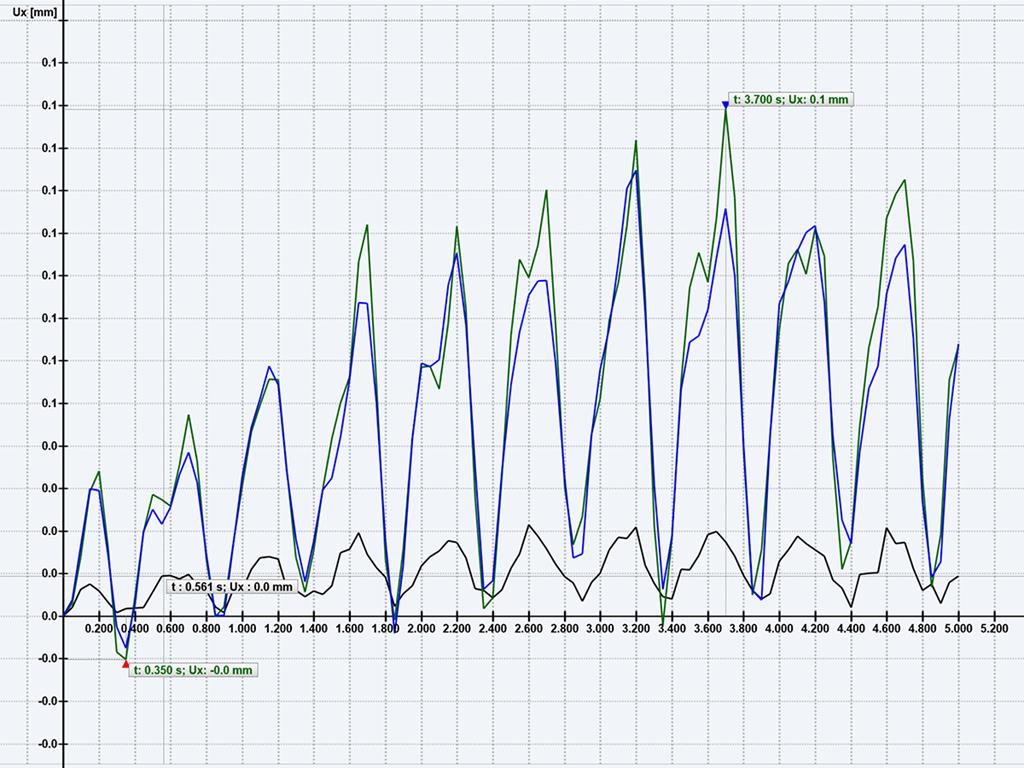

Módulo adicional RF-/DYNAM Pro - Forced Vibrations para RFEM/RSTAB | Análisis de vibraciones forzadas

RF-/DYNAM Pro - Forced Vibrations | Funciones del análisis en el dominio del tiempo

Combinación de diagramas de tiempo definidos por el usuario con casos de carga o combinaciones de carga (las cargas en nudos, barras y superficies, así como las cargas libres y generadas, se pueden combinar con funciones variables en el tiempo)
Combinación de varias funciones de excitación independientes
Amplia biblioteca de registros de terremotos (acelerogramas)
Análisis lineal implícito de Newmark o análisis modal en el dominio del tiempo
Amortiguamiento estructural utilizando coeficientes de amortiguamiento de Rayleigh o amortiguamiento de Lehr'
Importación directa posible de las deformaciones iniciales desde un caso de carga o una combinación de cargas.
Muestra de resultados gráfica en un diagrama de dominio del tiempo
Exportación de resultados en pasos de tiempo definidos por el usuario o como una envolvente

RF-/DYNAM Pro - Forced Vibrations | Características del análisis del espectro de respuesta multimodal

Espectros de respuestas de numerosas normas (EN 1998, DIN 4149, IBC 2012 etc.)
Espectros de respuesta definidos por el usuario o generados a partir de acelerogramas
Aproximación de los espectros de respuesta relacionados con la dirección
Selección manual o automática de los modos de vibración relevantes para los espectros de respuesta (se puede aplicar la regla del 5 % del EC 8)
Combinaciones de resultados por superposición modal (por regla de la raíz cuadrada de la suma de los cuadrados o por regla de la combinación cuadrática completa) y superposición de dirección (regla de la raíz cuadrada de la suma de los cuadrados o regla del 100 % / 30 %)

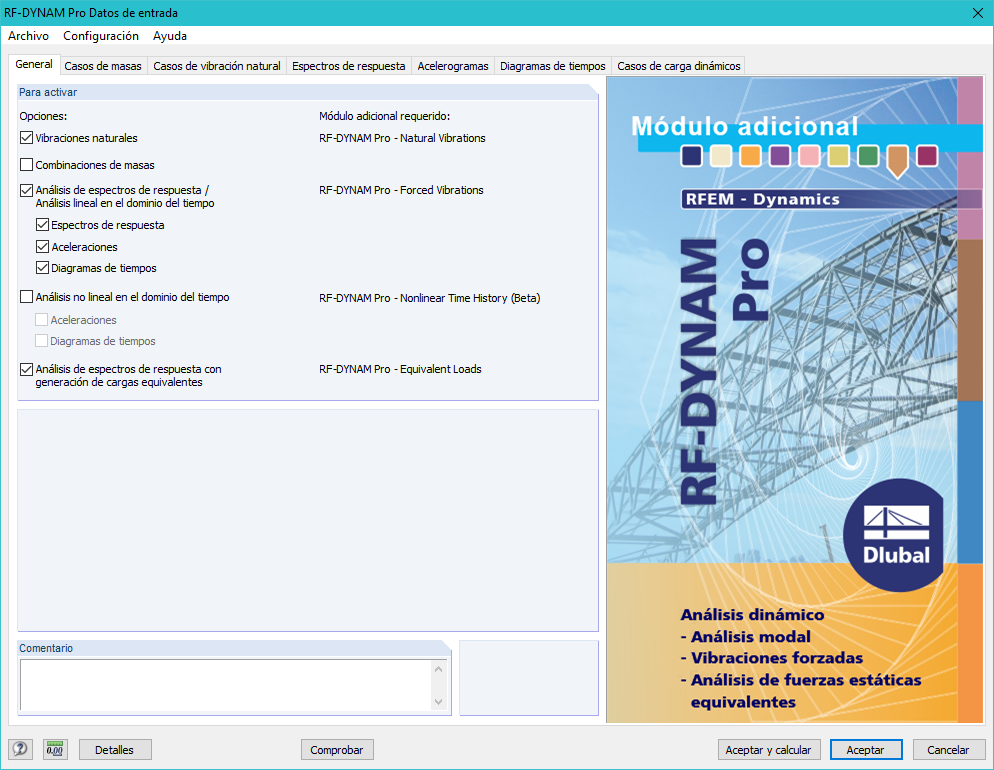

RF-/DYNAM Pro - Forced Vibrations | Entrada

Es necesario introducir los espectros de respuesta, diagramas de aceleración-tiempo o de fuerza-tiempo requeridos. Los casos de carga dinámicos definen la posición y dirección donde actúan los espectros de respuesta y los diagramas de aceleración-tiempo o fuerza-tiempo.

Los diagramas de tiempos se combinan con casos de carga estáticos, lo que proporciona una gran flexibilidad. Para el análisis del dominio del tiempo, se puede importar una deformación inicial desde cada caso o combinación de carga.

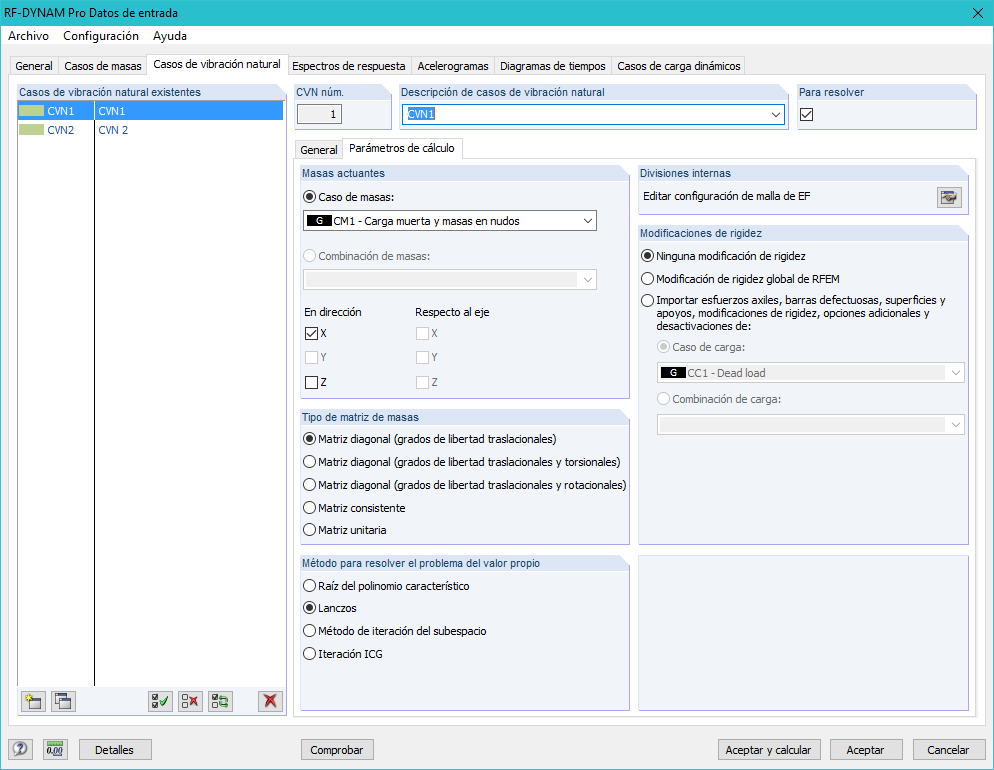

Berechnungsparameter für Eigenschwingungsfälle

RF-/DYNAM Pro - Forced Vibrations | Cálculo

El análisis en el dominio del tiempo se realiza con el análisis modal o el análisis lineal implícito de Newmark. El análisis en el dominio del tiempo en este módulo adicional está restringido a sistemas lineales. Aunque el análisis modal representa un algoritmo rápido, es necesario utilizar un cierto número de valores propios para asegurar la precisión requerida de los resultados.

El análisis implícito de Newmark es un un método muy preciso, independiente del número de valores propios utilizados, pero requiere suficientes pasos de tiempo pequeños para el cálculo. Para el análisis de espectros de respuesta, las cargas estáticas equivalentes se calculan internamente. A continuación de esto se realiza un análisis estático lineal.

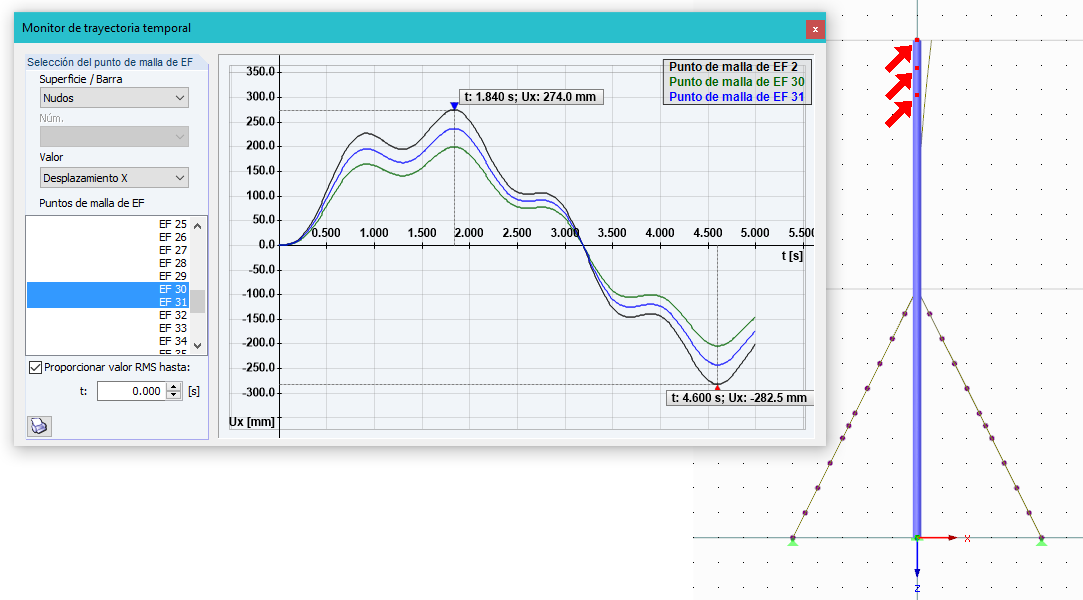

Monitor de curso de tiempo para vibraciones periódicas

RF-/DYNAM Pro - Forced Vibrations | Resultados

Debido a la integración de RF-/DYNAM Pro en RFEM/RSTAB, puede incorporar resultados numéricos y gráficos de RF-/DYNAM Pro - Forced Vibrations en el informe global. Además, todas las opciones de RFEM están disponibles para una visualización gráfica.

Los resultados del análisis en el dominio del tiempo se muestran en un monitor de trayectoria temporal. Todos los resultados se muestran como una función del tiempo. Puede exportar los valores numéricos a MS Excel.

En el caso de un análisis en el dominio del tiempo, puede exportar los resultados de los pasos de tiempo individuales o filtrar los resultados más desfavorables de todos los pasos de tiempo.

El análisis del espectro de respuesta genera combinaciones de resultados. Internamente, se combinan las contribuciones modales y los componentes direccionales de las acciones sísmicas.
