RFEM 5 附加模块
RF-DYNAM Pro - 强迫振动

RFEM 5 附加模块
RF-DYNAM Pro - 强迫振动

使用 RF-DYNAM Pro - 强迫振动可以对在外部激励下使用不同的激振函数进行动力分析，以及通过模态分析或 Newmark 解决方案进行时程分析。

该模块使用多振型和多点反应谱分析来进行抗震分析。 Es bietet Ihnen normenkonforme oder benutzerdefinierte Spektren und eine Bibliothek von Akzelerogrammen zur Antwortspektrumserzeugung.

RF-/DYNAM Pro -强迫振动 | 产品特性——时程分析方法

  • 用户定义的时程曲线可与荷载工况或荷载组合进行组合（节点、杆件和面荷载以及自由和生成荷载可以是随时间变化的函数）
  • 与多个相互不相关的激振荷载进行组合
  • 集成了大量的地震记录曲线数据库（加速度曲线）
  • 时程分析方法中使用 Newmark 隐式分析或者振型分析方法
  • 结构阻尼使用 Rayleigh 阻尼系数或 Lehr's 阻尼
  • 由荷载工况或者荷载组合直接导入初始变形
  • 显示时程曲线的计算结果图形
  • 导出用户定义的时间步的计算结果或包络图

RF-/DYNAM Pro -强迫振动 | 多振型反应谱分析的特点

  • 多个规范的反应谱（ASCE 7-16、NBC 2015 等）
  • 用户自定义或加速度时间曲线生成的反应谱
  • 方向相关反应谱法
  • 手动或自动选择反应谱的相关振型（适用 EC 8 的 5% 规则）
  • 结果组合按照振型叠加（SRSS 或 CQC 方法）和方向叠加（SRSS 或 100% / 30% 方法）

RF-/DYNAM Pro -强迫振动 | 输入

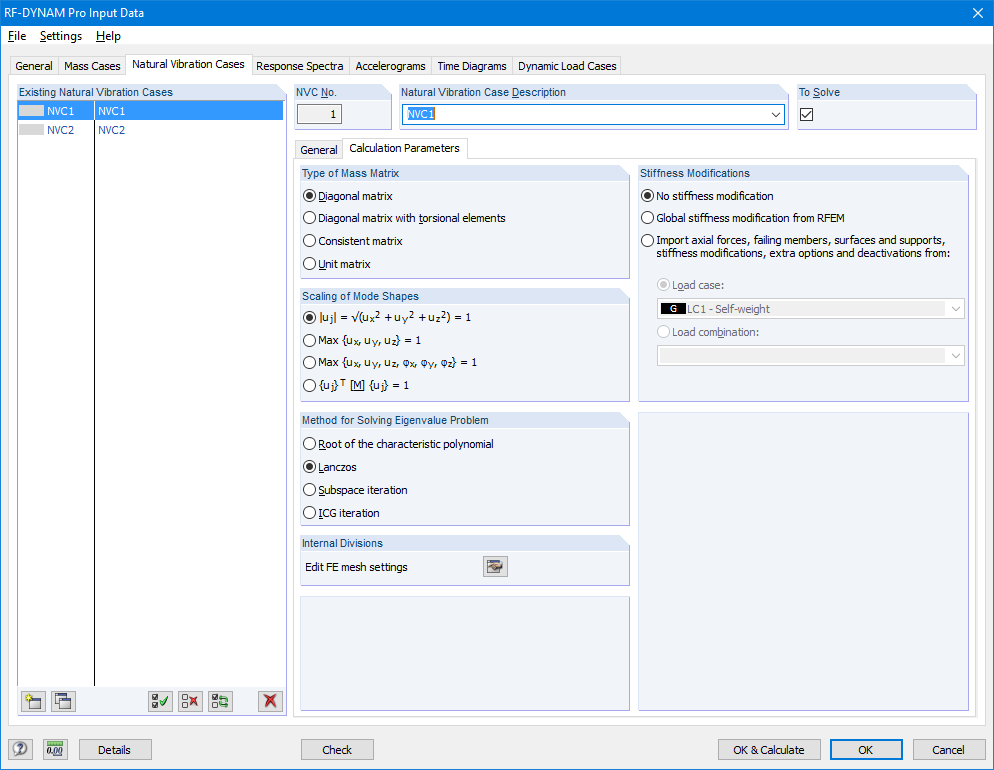

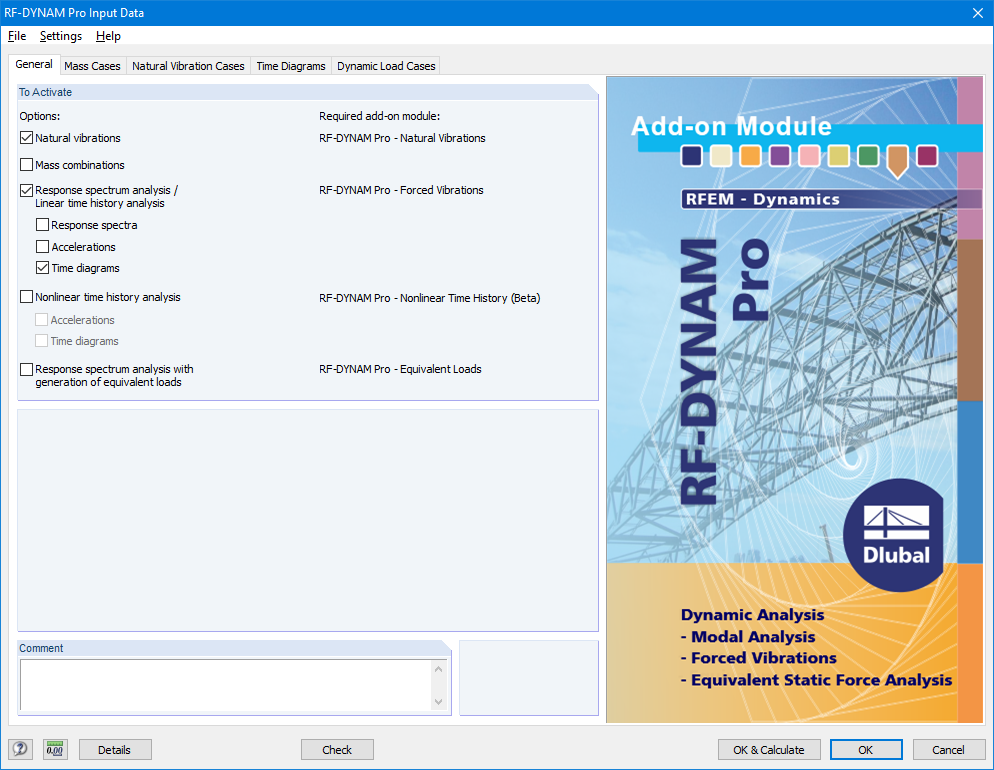

用户可以输入反应谱、加速度或时程曲线。 在动力荷载工况中定义了反应谱效应的位置和方向以及加速度时间或力-时间激励。

时程图与静力荷载工况相结合具有很大的灵活性。 对于时程分析，初始变形可以导入任意荷载工况或者荷载组合。

RF-/DYNAM Pro -强迫振动 | 计算

时程分析可以通过振型分析或 Newmark 隐式分析来完成。 该附加模块只支持对线性方程组的时程分析。 在模态分析方法中虽然速度很快，但是为确保结果的准确性，需要使用一定数量的特征值。

Newmark 隐分析是一种非常精确的方法，与使用的特征值的数量无关，但是需要足够小的时间步长。 对于反应谱分析，程序内部会计算等效静荷载。 然后进行一阶分析。

RF-/DYNAM Pro -强迫振动 | 结果输出

由于 RF-/RSTAB 中集成了 RF-/DYNAM Pro，您可以将 RF-/DYNAM Pro – 强迫振动的数值和图形结果合并到全局打印报告中。 此外，所有 RFEM 选项都可用于图形可视化。

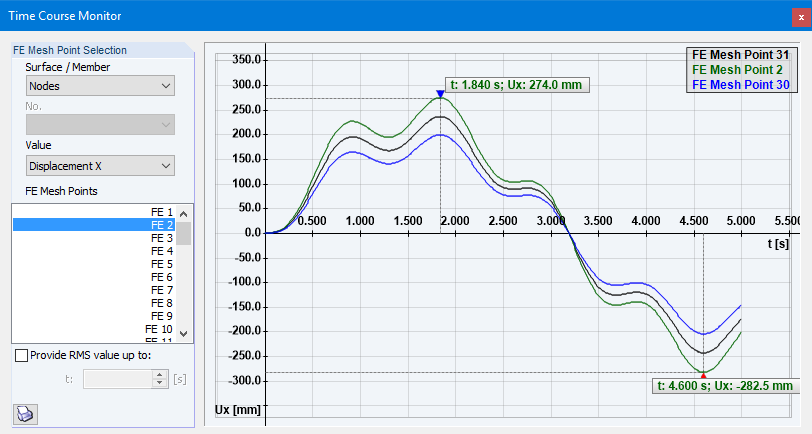

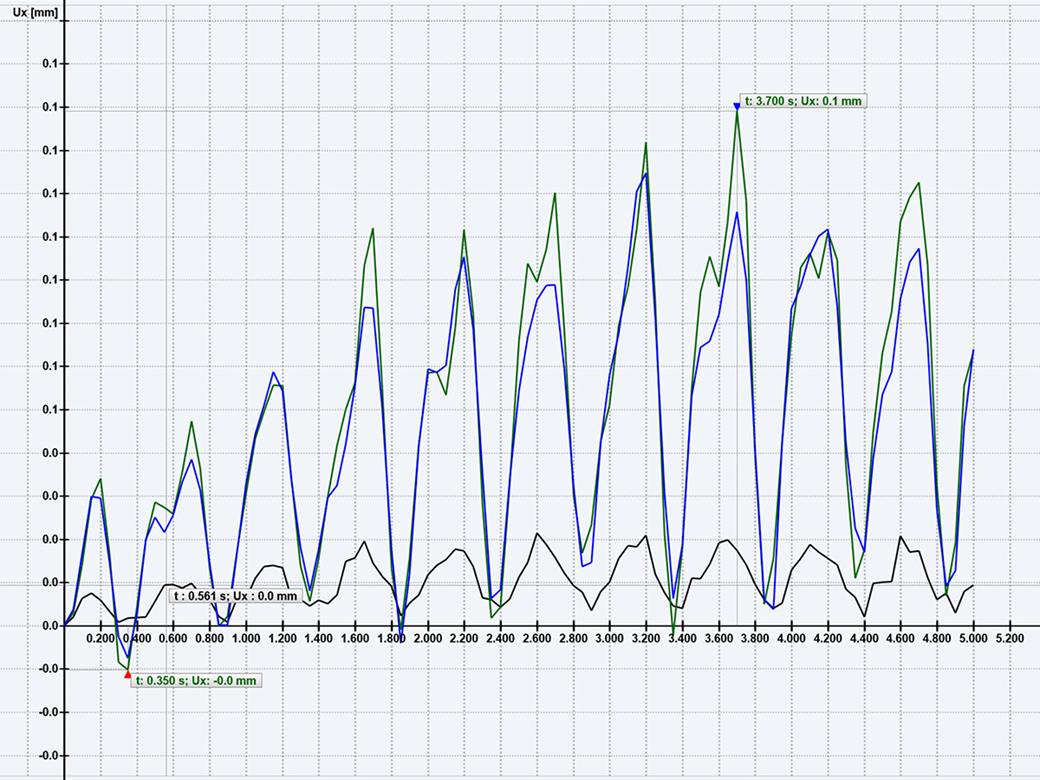

时程分析的结果会显示在时程显示器上。 所有结果都显示为时间的函数。 可以将计算得出的数值导出到 MS Excel 中。

对于时程分析，用户可以导出单个时间步的结果，也可以过滤所有时间步中最不利的结果。

由反应谱分析法生成结果组合。 在结构内部，结合了振型地震作用和地震作用方向分量。

网店

配置你的个人软件包，并在网上了解所有的价格!

网上商店

计算价格

1,460.00 USD
+0.00 USD
RF-DYNAM Pro - Erzwungene Schwingungen
总金额 1,460.00 USD

该价格适用于United States。
