Podczas wymiarowania przekroju stalowego zgodnie z Eurokodem 3, ważne jest, aby przypisać go do jednej z czterech klas przekrojów. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Neben der Beanspruchbarkeit des Querschnitts ist die ausreichende Stabilität des Bauteils nachzuweisen.

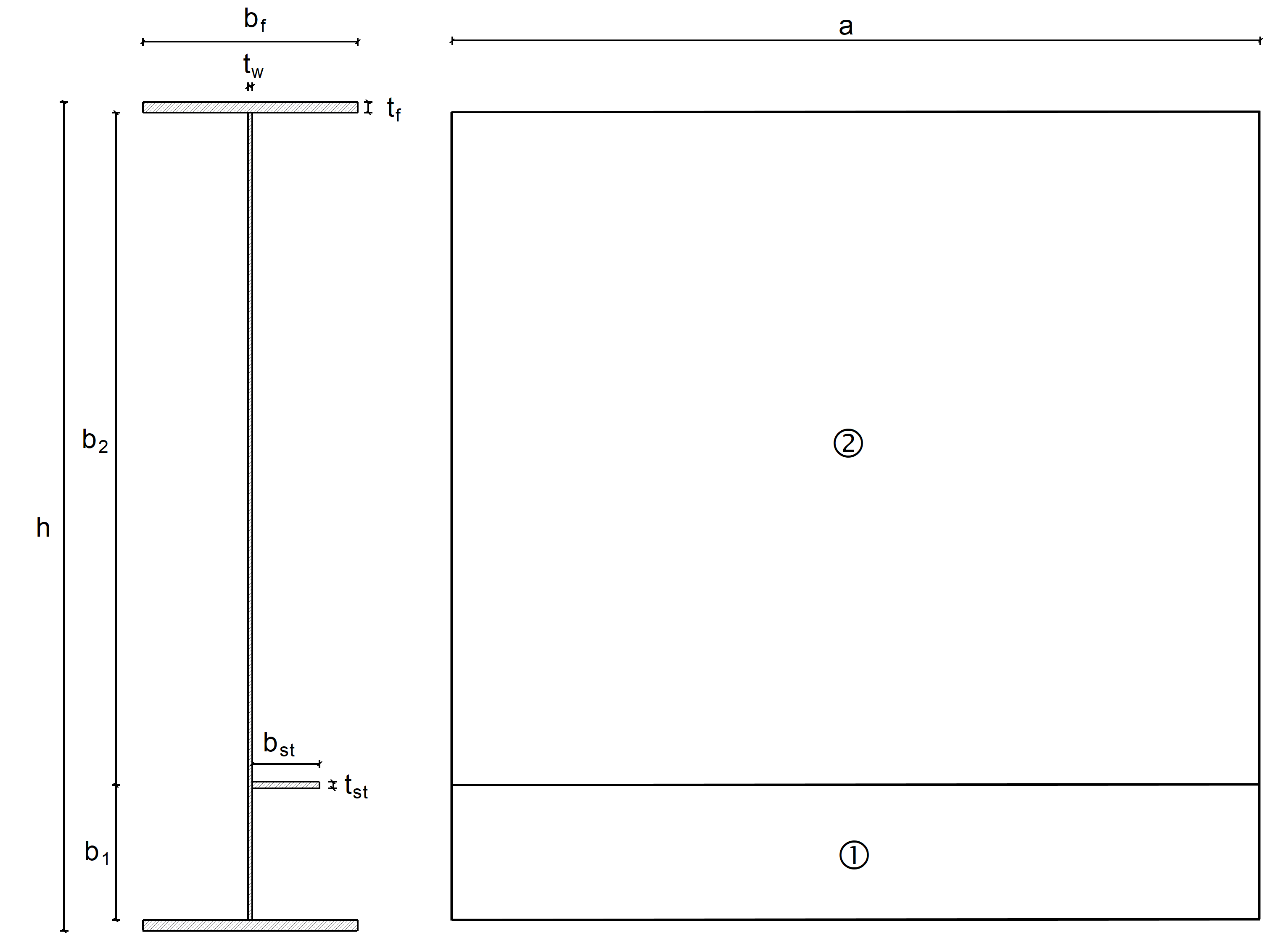

W SHAPE-THIN, obliczenia użebrowanych paneli wyboczeniowych można przeprowadzić zgodnie z sekcją 4.5 normy EN 1993-1-5. W przypadku wyboczenia usztywnionego panelu należy uwzględnić powierzchnie efektywne od lokalnego wyboczenia poszczególnych paneli w płycie i usztywnieniach oraz powierzchnie efektywne całego wyboczenia całego panelu.

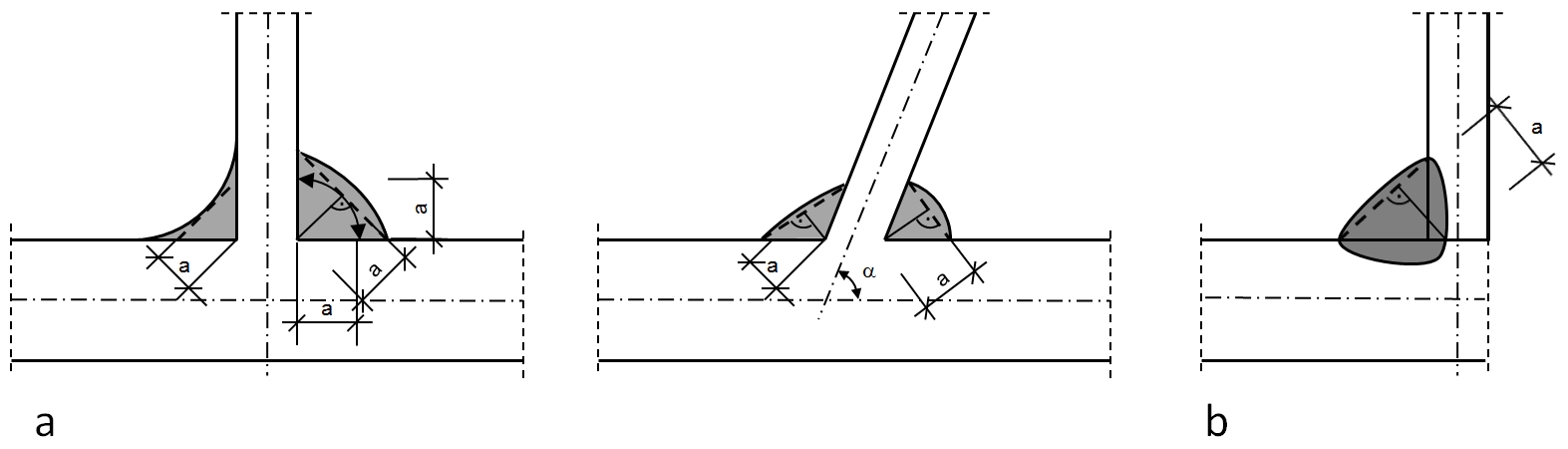

Najbardziej spotykanym rodzajem spoiny w konstrukcji stalowej jest spoina pachwinowa. Zgodnie z EN 1993-1-8, 4.3.2.1 (1) [1], spoiny pachwinowe mogą być stosowane do łączenia części, w której powierzchnie tworzą kąt od 60° do 120°.

• Modelowanie przekroju za pomocą elementów, profili, łuków i elementów punktowych
• Biblioteka właściwości materiałów, granic plastyczności i naprężeń granicznych, którą użytkownik może rozbudowywać
• Właściwości przekrojów otwartych, zamkniętych i niepołączonych
• Efektywne właściwości przekrojów wykonanych z różnych materiałów

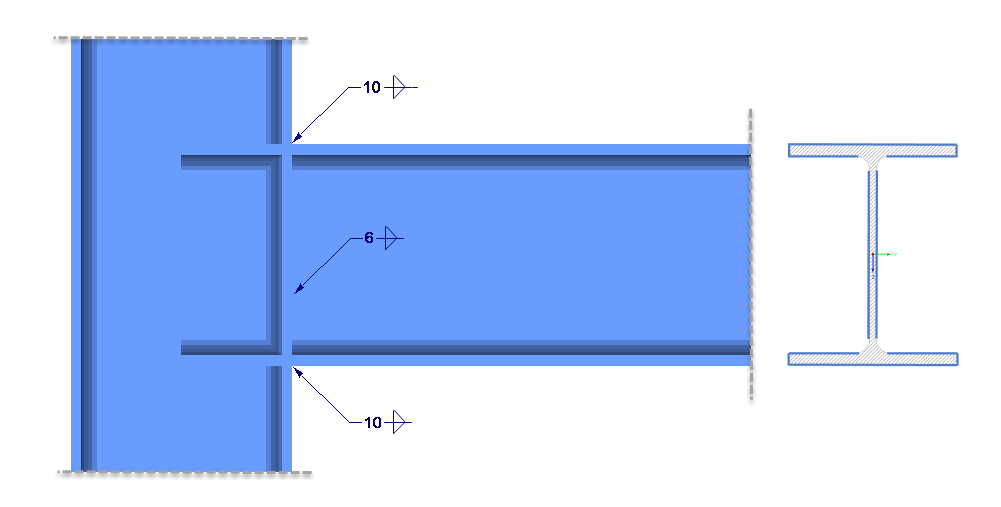

• Określanie naprężeń w spoinach pachwinowych
• Analiza naprężeń wraz z obliczaniem skręcania swobodnego i skrępowanego
• Sprawdzanie stosunków (c/t)
• Przekroje efektywne według
  • EN 1993-1-5 (w tym płyty usztywnione zgodnie z rozdziałem 4.5)
  • EN 1993-1-3
  • EN 1999-1-1
  • DIN 18800-2
• Klasyfikacja według
  • EN 1993-1-1
  • EN 1999-1-1
• Interfejs z MS Excel służący do importu i eksportu tabel
• Raport

Wszystkie wyniki mogą być wyświetlane i analizowane w postaci numerycznej i graficznej. W przypadku wizualizacji wyników, narzędzia wyboru pozwalają na ich szczegółową ocenę.

Protokół wydruku jest zgodny z wysokimi normami RFEM 6 i RSTAB 9. Modyfikacje przekroju aktualizowane są automatycznie.

• Produkt | RFEM 6
• Produkt | RSTAB 9

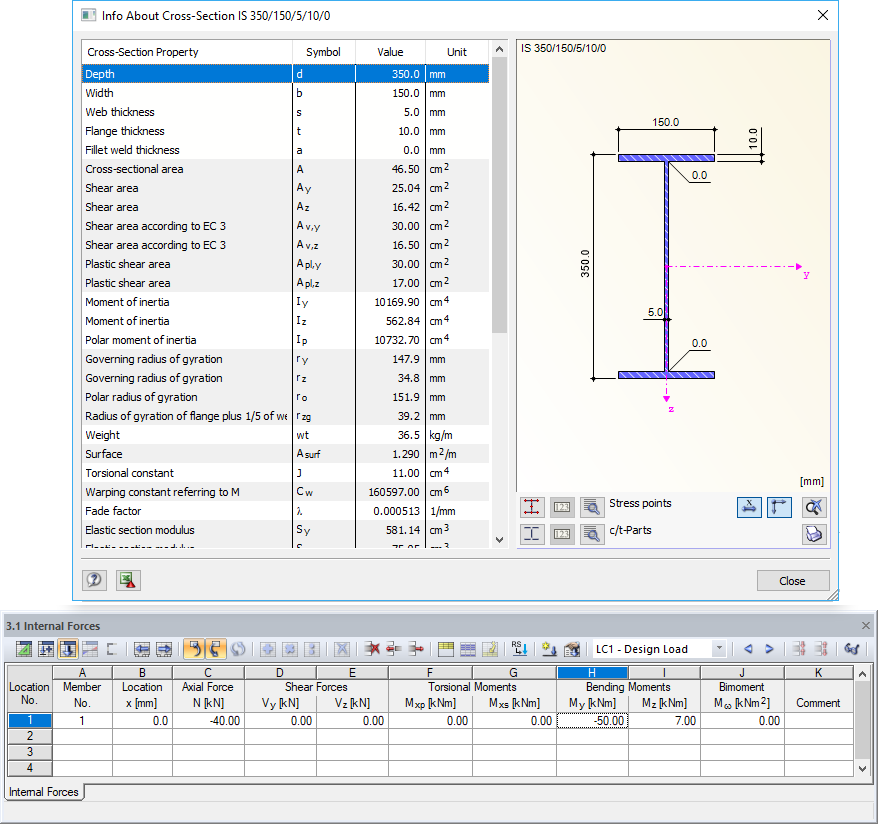

SHAPE-THIN określa wszystkie odpowiednie charakterystyki przekroju, wraz z plastycznymi siłami granicznymi i momentami. Nakładające się powierzchnie są uwzględniane w sposób realistyczny. Dla przekrojów utworzonych z różnych materiałów, SHAPE-THIN określa idealne charakterystyki przekroju w odniesieniu do materiału referencyjnego.

Oprócz analizy naprężeń w stanie sprężystym, można prowadzić również obliczenia w stanie plastycznym, zawierające interakcję sił wewnętrznych dla różnorodnych kształtów przekroju. Obliczenia interakcji plastycznej prowadzane są według metody Simplex. Podczas analizy naprężeń można wybrać różne teorie (Tresca lub von Mises).

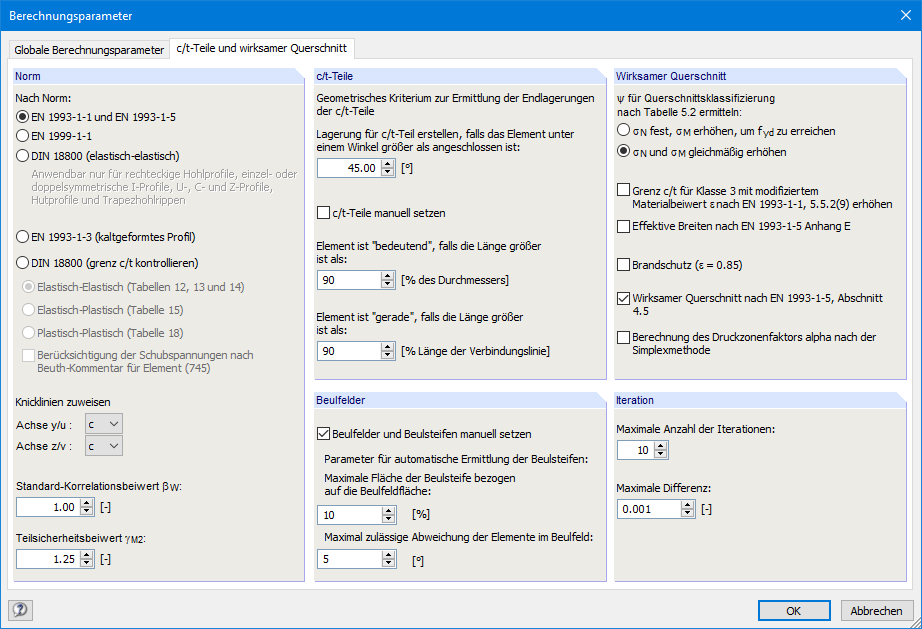

SHAPE-THIN przeprowadza klasyfikację przekroju zgodnie z EN 1993-1-1 i EN 1999-1-1. W przypadku przekrojów stalowych o przekroju 4, program określa szerokości efektywne dla płyt usztywnionych lub nieusztywnionych, zgodnie z EN 1993-1-1 i EN 1993-1-5. W przypadku przekrojów aluminiowych o przekroju klasy 4, program oblicza grubości efektywne zgodnie z EN 1999-1-1.

Opcjonalnie SHAPE-THIN sprawdza wartości graniczne c/t zgodnie z metodami obliczeniowymi el-el, el-pl lub pl-pl zgodnie z DIN 18800. Przekrój jest klasyfikowany według danej kombinacji sił wewnętrznych.
