Odpowiedź:

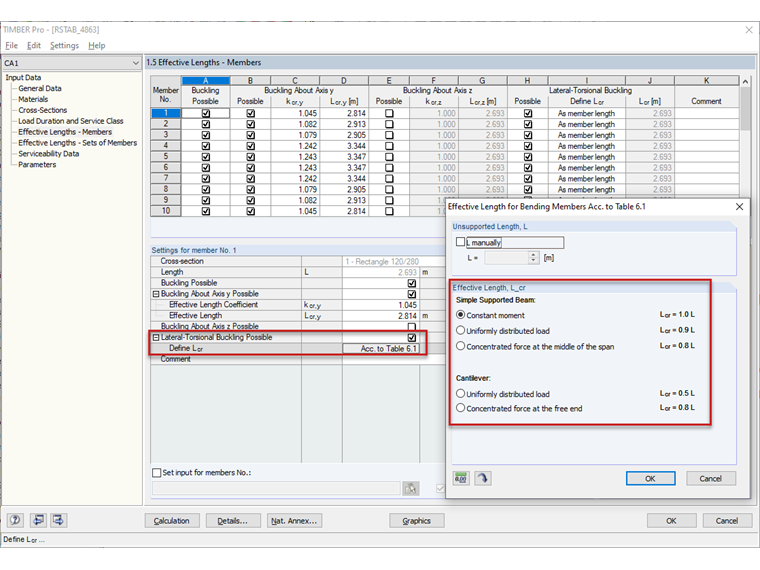

Długość efektywną można dostosować w oknie 1.5 modułu dodatkowego, w zależności od rodzaju momentu zginającego w linii "Zdefiniować Lcr ".
Pytanie
Gdzie mogę dostosować długość efektywną lef zgodnie z tabelą 6.1 Eurokodu 5 w module dodatkowym TIMBER Pro?
