Risposta:

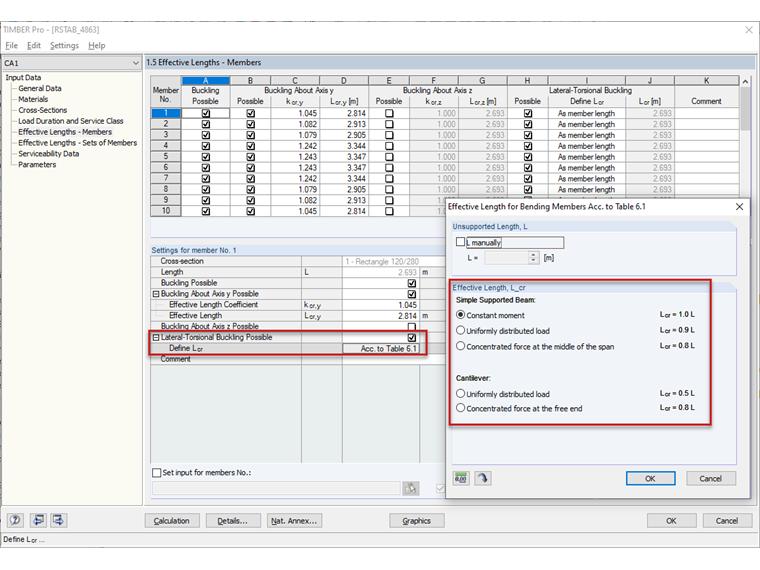

La lunghezza efficace può essere regolata nella finestra 1.5 del modulo aggiuntivo, a seconda del tipo di momento flettente nella riga "Definisci Lcr ".
Domanda
Dove posso regolare la lunghezza efficace lef secondo la tabella 6.1 dell'Eurocodice 5 nel modulo aggiuntivo TIMBER Pro?
