Respuesta:

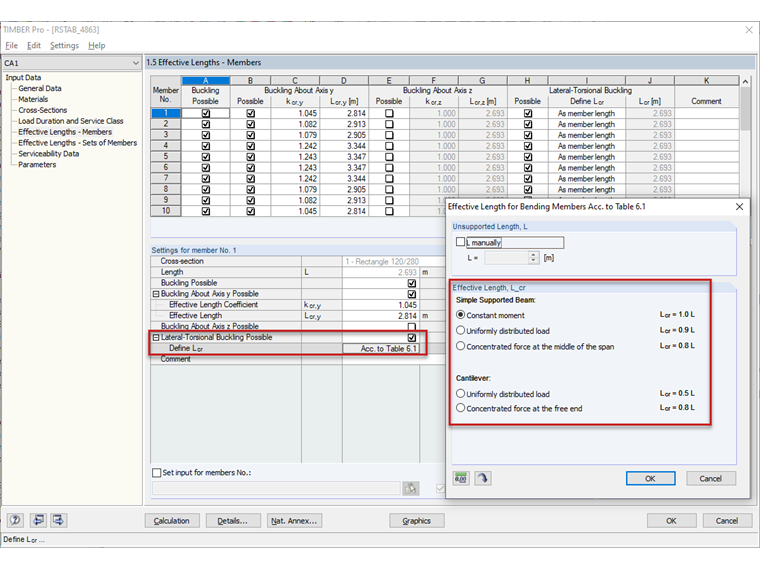

La longitud eficaz se puede ajustar en la ventana 1.5 del módulo adicional, dependiendo del tipo de momento flector en la línea "Definir Lcr ".
Preguntas frecuentes (FAQ)
Pregunta
¿Dónde puedo ajustar la longitud eficaz lef según la tabla 6.1 del Eurocódigo 5 en el módulo adicional TIMBER Pro?
Preguntas frecuentes (FAQ)
¿Tiene alguna pregunta?
Preguntas frecuentes (FAQ)
Duración: 00:00:24 min
Preguntas frecuentes (FAQ)
Duración: 00:01:03 min
Preguntas frecuentes (FAQ)
Duración: 00:00:44 min
Base de datos de conocimientos
Duración: 00:02:15 min
Preguntas frecuentes (FAQ)
Duración: 00:00:49 min
Duración: 01:06:40 min
Duración: 01:04:39 min
Duración: 01:08:02 min
Duración: 00:01:22 min
El artículo anterior Vuelco lateral en estructuras de madera | Ejemplos 1 explica la aplicación práctica para determinar el momento crítico de flexión Mcrit o la tensión crítica de flexión σcrit para el vuelco lateral de una viga mediante el uso de ejemplos simples. En este artículo, el momento flector crítico se determina teniendo en cuenta un apoyo elástico resultante de un arriostramiento rigidizador.
En este artículo, se compara el cálculo de un muro de entramado ligero de madera con el tipo de espesor del panel de vigas con un cálculo manual.
Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.
Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.
En RFEM, el material de tableros de virutas orientadas (OSB) está disponible para Estados Unidos y Canadá. Los parámetros del material se toman del "Manual de especificaciones de diseño de paneles".
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión. El tipo de espesor de la Placa de la viga se define utilizando el complemento Superficies multicapa.
Un "panel de vigas" le proporciona las siguientes ventajas:
- Es posible el revestimiento en una cara y en ambas caras
- Cálculo automático de un acoplamiento semirrígido
- Revestimiento de madera
- Revestimiento grapado
- Revestimiento definido por el usuario
- Representación como un objeto geométrico completo en 3D (pórtico, traviesa, pilar, chapa, grapas), incluyendo la excentricidad
- Consideración de huecos mediante celdas de superficie
- Cálculo de los elementos estructurales utilizando el complemento Cálculo de madera
- Independiente del material (por ejemplo, paneles de yeso con secciones conformadas en frío y paneles de fibra de yeso como revestimiento)
Tiene la opción de realizar el cálculo frente al fuego de superficies utilizando el método de la sección reducida. La reducción se aplica sobre el espesor de la superficie. Es posible realizar las comprobaciones de diseño para todos los materiales de madera permitidos para el cálculo.
Para la madera contralaminada, dependiendo del tipo de adhesivo, puede seleccionar si es posible que las partes individuales de la capa carbonizada se caigan y si puede esperar un aumento de la carbonización en ciertas áreas de la capa.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
En la biblioteca de estructuras de capas, están disponibles los siguientes fabricantes de madera contralaminada:
- Binderholz (EE. UU.)
- KLH (Estados Unidos, Canadá)
- Calle buck (Estados Unidos, Canadá)
- Nordic Structures (Estados Unidos, Canadá)
- Madera maciza de Mercer
- SmartLam
- Sterling Structural
- Superestructuras incluidas en la edición 32 de Lignatec "Crosslaminated Timber of Swiss Production"
Al importar una estructura de la biblioteca de estructuras de capas, todos los parámetros relevantes se adoptan automáticamente. La biblioteca se está actualizando constantemente.
Al realizar el cálculo de la resistencia al fuego con TIMBER Pro, obtengo el error 10001. Wie lässt sich der Fehler beheben?
Después de realizar el diseño con RF-/TIMBER Pro, optimicé una sección. ¿Por qué ahora se sobrepasa la utilización de la sección optimizada?
¿Dónde puedo ajustar la longitud eficaz lef según la tabla 6.1 del Eurocódigo 5 en el módulo adicional TIMBER Pro?
¿Es posible importar longitudes eficaces de RF -STABILITY o RSBUCK en RF-/TIMBER Pro?
¿Por qué los resultados de las barras y el conjunto de barras difieren en el cálculo?
No puedo calcular barras con secciones rectangulares dobles y altura de sección variable linealmente en TIMBER Pro. ¿Por qué?
.JPG?mw=350&hash=354dcaeb798219977d00c1979f12a0628654c9f0)
