Odpověď:

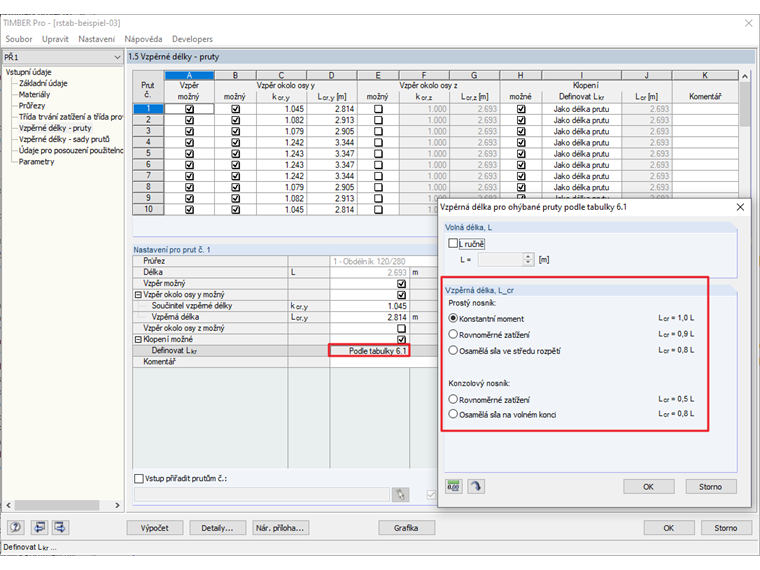

Účinnou délku je možné upravit v dialogu 1.5 přídavného modulu v závislosti na typu ohybového momentu v řádku "Definovat Lcr".
Dotaz
Kde mohu v přídavném modulu Timber Pro upravit účinnou délku lef podle Tabulky 6.1 Eurokódu 5?
