Pytanie

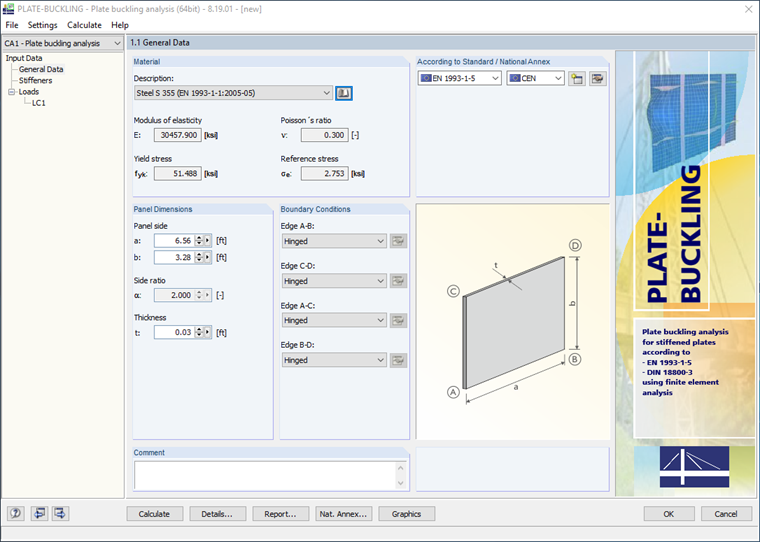

Podczas otwierania pliku modułu dodatkowego RF-/PLATE-BUCKLING dane wejściowe nie są przenoszone, a wartości domyślne zostają ustawione. Jaki jest tego powód?
![Wybrane wyświetlanie wartości własnych, w tym analiza wyboczenia](/pl/webimage/010236/2423873/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Option "Verschiedene Beulkurven"](/pl/webimage/010384/2998599/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![FE-Modell eines längsversteiften Beulfeldes](/pl/webimage/009516/467075/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Wyboczenie loklane](/pl/webimage/009858/467989/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Maske 1.3 Belastung](/pl/webimage/006989/1589133/000216-en-png-png.png?mw=512&hash=95525669135daa0bc75d75fd466fe45bc74ea0b7)
- Do obliczeń według Eurokodu 3 dostępne są następujące Załączniki krajowe:
-
DIN EN 1993-1-5/NA:2010-12 (Niemcy)
-
SFS EN 1993-1-5/NA:2006 (Finlandia)
-
NBN EN 1993-1-5/NA:2011-03 (Belgia)
-
UNI EN 1993-1-5/NA:2011-02 (Włochy)
-
NEN EN 1993-1-5/NA:2011-04 (Holandia)
-
NS EN 1993-1-5/NA:2009-06 (Norwegia)
-
CSN EN 1993-1-5/NA:2008-07 (Republika Czeska)
-
CYS EN 1993-1-5/NA:2009-03 (Cypr)
-
- Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
- Import wszystkich istotnych sił wewnętrznych z programu RFEM/RSTAB poprzez wybór numerów prętów i paneli wyboczeniowych wraz z określeniem decydujących naprężeń granicznych
- Podsumowanie naprężeń w przypadkach obciążeń z określeniem decydującego obciążenia
- Możliwe różne materiały dla usztywnienia i płyty
- Import elementów usztywniających z obszernej biblioteki (stal płaska i łebkowa, kątownik, teownik, ceownik i blacha trapezowa)
- Określanie szerokości efektywnych zgodnie z EN 1993-1-5 (tabela 4.1 lub 4.2) lub DIN 18800, część 3, równ. (4)
- Możliwość obliczania krytycznych naprężeń wyboczeniowych zgodnie ze wzorami analitycznymi zawartymi w załącznikach A.1, A.2 i A.3 do normy EC 3 lub za pomocą obliczeń MES
- Obliczenia (naprężenie, odkształcenie, wyboczenie skrętne) usztywnień podłużnych i poprzecznych
- Opcjonalne uwzględnienie efektów wyboczeniowych zgodnie z DIN 18800, część 3, równ. (13)
- Fotorealistyczne odwzorowanie (rendering 3D) panelu wyboczeniowego, w tym usztywnienia, warunki naprężeniowe i postacie wyboczenia wraz z animacją
- Dokumentacja wszystkich danych wejściowych i wyników w weryfikowalnym raporcie
![Detaileinstellungen](/pl/webimage/006991/1589185/000218-en-png-png.png?mw=512&hash=6c40412de45546ed513bad683e6e20578040c76e)
Obliczenia przeprowadza się krok po kroku poprzez obliczenie wartości własnych idealnych wartości wyboczenia dla poszczególnych stanów naprężeń oraz wartości wyboczenia dla jednoczesnego wpływu wszystkich składowych naprężeń.
Analiza wyboczenia opiera się na metodzie naprężeń zredukowanych, polegającej na porównaniu działających naprężeń ze stanem granicznym naprężenia zredukowanym z warunku plastyczności VON MISESA dla każdego panelu. Obliczenia opierają się na jednym globalnym współczynniku smukłości, określonym przez całe pole naprężeń. Z tego względu pominięto obliczanie pojedynczego obciążenia i późniejszego scalania przy użyciu kryterium interakcji.
W celu określenia zachowania wyboczeniowego płyty, podobnego do zachowania pręta wyboczeniowego, moduł oblicza wartości własne idealnego wyboczenia płyty przy użyciu dowolnie założonych krawędzi podłużnych. Następnie przyjmuje się współczynniki smukłości i współczynniki redukcyjne zgodnie z EN 1993-1-5, rozdz. 4 lub Załącznik B lub DIN 18800, Część 3, Tabela 1. Obliczenia są następnie przeprowadzane zgodnie z rozdziałem EN 1993-1-5. 10 lub DIN 18800, część 3, równ. (9), (10) lub (14).
Płyta usztywniająca jest dyskretyzowana na elementy czworoboczne lub, w razie potrzeby, trójkątne. Każdy węzeł elementu ma sześć stopni swobody.
Składowa zginania elementu trójkątnego opiera się na elemencie LYNN-DHILLON (II Konf. Macierz Met. JAPONIA – USA, Tokio) według teorii zginania Mindlina. Membrana oparta jest jednak na elemencie BERGAN-FELIPPA. Elementy czworoboczne składają się z czterech elementów trójkątnych, bez wewnętrznego węzła.
![Eingabe einer T Beulsteife](/pl/webimage/006990/1589164/000217-en-png.png?mw=512&hash=735e0b5d1cdc9407b496f8e82afce2fffec720eb)
Na początku należy zdefiniować dane materiałowe, wymiary panelu i warunki brzegowe (przegub, wbudowany, samonośny, przegub-sprężysty). Istnieje możliwość przenoszenia danych z programu RFEM/RSTAB. Następnie naprężenia graniczne można zdefiniować ręcznie dla każdego przypadku obciążenia lub zaimportować z programu RFEM/RSTAB.
Usztywnienia są modelowane jako przestrzennie efektywne elementy powierzchniowe, które są mimośrodowo połączone z płytą. Z tego względu nie ma konieczności uwzględniania mimośrodów usztywnień na podstawie szerokości efektywnych. Zginanie, ścinanie, odkształcenie i sztywność St. Venanta usztywnień oraz sztywność Bredta zamkniętych usztywnień są określane automatycznie w modelu 3D.
![Grafische Darstellung der Beulfigur](/pl/webimage/006992/1589216/000219-en-png-png.png?mw=512&hash=1f56020f18364db9ca5fefcc7785a0bc47674f55)
Wyniki wyświetlane są zgodnie z EN 1993-1-5 lub DIN 18800. Ponadto, RF-/PLATE-BUCKLING pokazuje wyniki obliczeń osobno dla oddziaływania tylko jednego obciążenia brzegowego oraz dla jednoczesnego oddziaływania wszystkich obciążeń brzegowych.
W przypadku kilku przypadków obciążeń decydujący przypadek obciążenia jest wyświetlany osobno. Dzięki temu nie jest konieczne czasochłonne porównywanie danych obliczeniowych.
W oknie 2.5 wyświetlane są współczynniki obciążenia krytycznego wyboczeniowego dla wszystkich przypadków obciążeń oraz odpowiednie postacie wyboczeniowe.
Tryby wyboczenia i obciążenia panelu można zwizualizować w oknie graficznym. Ułatwia to szybki przegląd rodzajów wyboczenia i obciążeń. Za pomocą opcji animacji można przejrzyście odwzorować wyboczenie usztywnionych płyt.
Na koniec, istnieje możliwość wyeksportowania wszystkich tabel do MS Excel lub do pliku CSV.
