Dotaz
Při otevření souboru v přídavném modulu RF-/PLATE-BUCKLING se vstupní údaje nepřevezmou a nastaví se standardní hodnoty. Jaký je důvod?
![Vybrané výsledky po vlastních číslech s posouzením boulení](/cs/webimage/010236/3093478/01-csb.png?mw=512&hash=cac7ab5284d4ac0e4f125a2f824ef4bab84bce3d)
![Možnost "Různé vzpěrné křivky"](/cs/webimage/010384/2999567/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![FE-Modell eines längsversteiften Beulfeldes](/cs/webimage/009516/2419186/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![Lokální boulení](/cs/webimage/009858/2420786/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
![Maske 1.3 Belastung](/cs/webimage/006989/1589127/000216-cs-png-png.png?mw=512&hash=83df78ca6ab47c69bbaa145eca6aa3632218cdd5)
- Pro posouzení podle Eurokódu 3 jsou k dispozici následující národní přílohy (NP):
-
DIN EN 1993-1-5/NA:2010-12 (Německo)
-
SFS EN 1993-1-5/NA:2006 (Finsko)
-
NBN EN 1993-1-5/NA:2011-03 (Belgie)
-
UNI EN 1993-1-5/NA:2011-02 (Itálie)
-
NEN EN 1993-1-5/NA:2011-04 (Nizozemsko)
-
NS EN 1993-1-5/NA:2009-06 (Norsko)
-
ČSN EN 1993-1-5/NA:2008-07 (Česká republika)
-
CYS EN 1993-1-5/NA:2009-03 (Kypr)
-
- Kromě výše uvedených národních příloh lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
- Import všech relevantních vnitřních sil z programu RFEM/RSTAB výběrem čísel prutů a polí boulení se stanovením rozhodujících okrajových napětí
- Přehled napětí v různých zatěžovacích stavech a stanovení rozhodujícího zatížení
- Možnost nastavení různých materiálů pro výztuhu a desku
- Převzetí výztuh z rozsáhlé databáze (plochá ocel a hlavičková plochá ocel, úhelníky, T- a C-výztuhy, trapézový plech)
- Stanovení účinných šířek podle EN 1993-1-5 (tabulka 4.1 nebo 4.2) nebo DIN 18800, část 3, rovnice (4)
- Volitelný výpočet lokálních kritických napětí při boulení pomocí analytických vzorců z příloh A.1, A.2, A.3 Eurokódu 3 nebo pomocí MKP výpočtu
- Posouzení podélných a příčných výztuh (napětí, deformace, vzpěr zkroucením)
- Volitelné zohlednění účinků vzpěru podle DIN 18800, část 3, rovnice (13)
- Fotorealistické zobrazení (3D renderování) pole boulení včetně výztuh, napěťových stavů a tvarů boulení včetně animace
- Dokumentace všech vstupních dat a výsledků v ověřitelném tiskovém protokolu
![Detaileinstellungen](/cs/webimage/006991/1589179/000218-cs-png-png.png?mw=512&hash=306caa9c0c195ac027e794326a99492b66f78300)
Posouzení se provádí krok za krokem tak, že se vypočítají vlastní čísla ideálních hodnot boulení pro jednotlivé stavy napětí a hodnoty boulení pro současné působení všech složek napětí.
Posouzení boulení je založeno na metodě redukovaných napětí, kdy se působící napětí porovnávají s mezní napěťovou podmínkou redukovanou z podmínky kluzu podle von Misese pro každé pole boulení. Při posouzení se vychází z jediné globální poměrné štíhlosti, která se určí na základě celého napěťového pole. Proto odpadá posouzení osamělého zatížení a následné sloučení pomocí interakčního kritéria.
Pro určení chování při boulení, které je podobné jako chování prutu při vzpěru, se vypočítají vlastní čísla ideálních hodnot pole boulení s libovolně uspořádanými podélnými okraji pole. Poté se stanoví štíhlostní poměry a redukční součinitele podle EN 1993-1-5, kap. 4 nebo přílohy B nebo DIN 18800, část 3, tabulka 1. Posouzení se pak provádí podle EN 1993-1-5, Kapitola. 10 nebo DIN 18800, část 3, rovnice (9), (10) nebo (14).
Pole boulení se diskretizuje do konečných čtyřúhelníkových, případně trojúhelníkových prvků. Každý uzel prvku má šest stupňů volnosti.
Ohybová složka trojúhelníkového prvku je založena na LYNN-DHILLONOVĚ prvku (Druhá konf. k maticové metodě, JAPONSKO - USA, Tokio) podle Mindlinovy teorie ohybu. Membránová složka je však založena na BERGAN-FELIPPOVĚ prvku. Čtyřúhelníkové prvky se skládají ze čtyř trojúhelníkových prvků a vnitřní uzel je odstraněn.
![Eingabe einer T Beulsteife](/cs/webimage/006990/1589159/000217-cs-png.png?mw=512&hash=341467af5f1d46ac7509e59f4cab0314da1c4470)

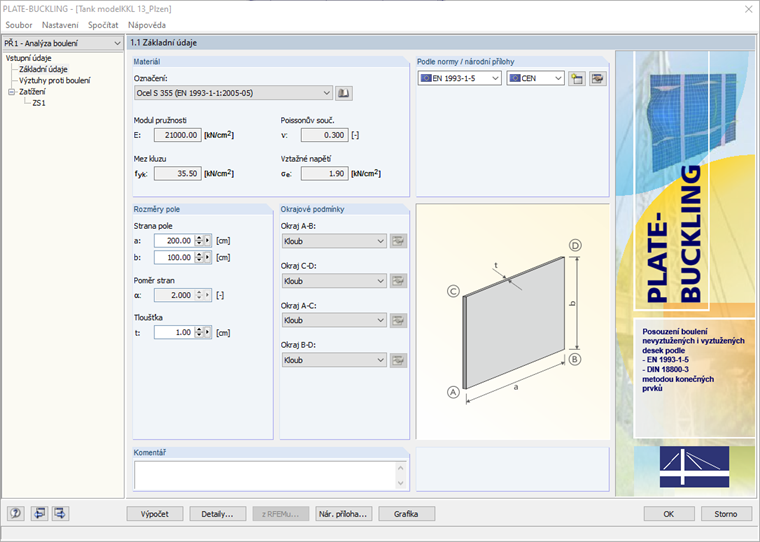

Nejprve je třeba zadat údaje o materiálu, rozměry pole boulení a okrajové podmínky (kloub, vetknutí, volně, kloub - elastické). Údaje lze také převzít z programu RFEM/RSTAB. Okrajová napětí pak můžeme pro každý zatěžovací stav zadat ručně nebo ho převzít z hlavního programu RFEM/RSTAB.
Výztuhy jsou modelovány jako trojrozměrné plošné prvky, které jsou excentricky připojeny k desce. Proto není nutné zohledňovat excentricity výztuh pomocí účinných šířek. Ohybová, smyková, deformační a St. Venantova tuhost výztuh a také Bredtova tuhost uzavřených výztuh se stanoví automaticky v 3D modelu.
![Grafische Darstellung der Beulfigur](/cs/webimage/006992/1589211/000219-cs-png-png.png?mw=512&hash=305b4b615b58e328372415024b036edb4a93ad61)
Výsledky se zobrazí s odkazem na normu EN 1993-1-5 nebo DIN 18800. Modul RF-/PLATE-BUCKLING navíc zobrazí výsledky výpočtu zvlášť pro případ působení jediného zatížení na okraji a pro zatížení všech okrajů současně.
V případě posouzení několika zatěžovacích stavů se zobrazí rozhodující zatěžovací stav zvlášť. Odpadá tak časově náročné porovnávání dat výpočtu.
Tabulka 2.5 zahrnuje součinitele kritického vzpěrného zatížení pro všechny zatěžovací stavy a příslušné tvary boulení.
Všechny tvary boulení a zatížení pole boulení lze zobrazit v grafice. To usnadňuje kontrolu tvarů boulení a údajů o zatíženích. Volbou animace lze přehledně znázornit chování výztužených desek při vzpěru.
Všechny tabulky výsledků lze exportovat do MS Excel nebo jako CSV soubor.
