Pergunta

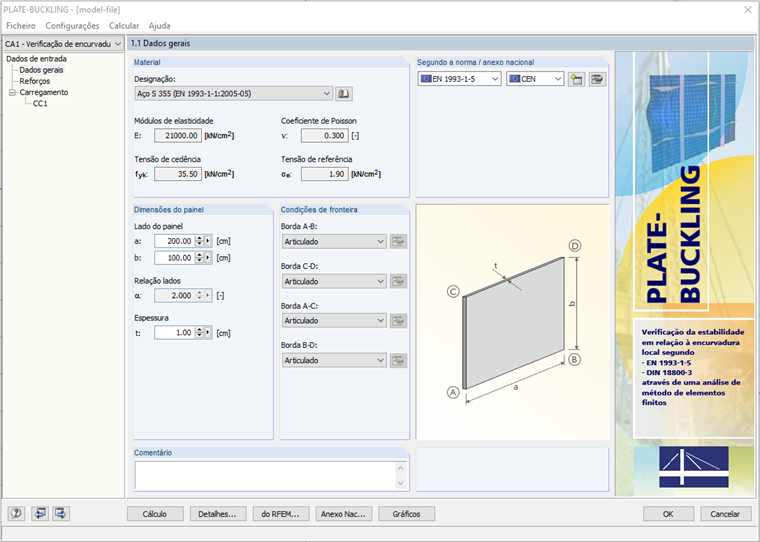

Ao abrir um ficheiro do módulo adicional RF‑/PLATE‑BUCKLING, os dados de entrada não são transferidos e os valores estão predefinidos por defeito. Qual é a causa disso?
![Exibição selecionada de valores próprios, incluindo análise de encurvadura](/pt/webimage/010236/2423874/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Option "Verschiedene Beulkurven"](/pt/webimage/010384/2998595/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![FE-Modell eines längsversteiften Beulfeldes](/pt/webimage/009516/467075/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Encurvadura local](/pt/webimage/009858/467989/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Maske 1.3 Belastung](/pt/webimage/006989/1589134/000216-pt-png-png.png?mw=512&hash=3ad67032008a642be3953dd2e3d2916a04668e47)
- Estão disponíveis os seguintes anexos nacionais (AN) para o dimensionamento de acordo com o Eurocódigo 3:
-
DIN EN 1993-1-5/NA:2010-12 (Alemanha)
-
SFS EN 1993-1-5/NA:2006 (Finlândia)
-
NBN EN 1993-1-5/NA:2011-03 (Bélgica)
-
UNI EN 1993-1-5/NA:2011-02 (Itália)
-
NEN EN 1993-1-5/NA:2011-04 (Países Baixos)
-
NS EN 1993-1-5/NA:2009-06 (Noruega)
-
CSN EN 1993-1-5/NA:2008-07 (República Checa)
-
CYS EN 1993-1-5/NA:2009-03 (Chipre)
-
- Além disso, é possível criar anexos nacionais definidos pelo utilizador com valores próprios.
- Importação de todas as secções relevantes do RSTAB/ RFEM selecionando o número de barras e de painéis de encurvadura com determinação das tensões de fronteira determinantes
- Resumo das tensões em casos de carga com determinação do carregamento determinante
- Materiais separados podem ser definidos para reforço e laje
- Importação dos reforços a partir da biblioteca abrangente (placa de laje e barra de aço com bolbo, ângulo em T, U e reforço trapezoidal)
- Determinação da largura efetiva de acordo com EN 1993-1-5 (tabela 4.1 ou 4.2) ou DIN 18800 parte 3 eq. (4)
- Cálculo opcional das tensões da encurvadura local crítica através das formas analíticas dos anexos A.1, A.2, A.3 do EC 3 ou através do cálculo do MEF
- Dimensionamento (tensão, deformação, encurvadura por torção) dos reforços longitudinais e transversais
- Opção para considerar os efeitos de encurvadura de acordo com DIN 18800, parte 3, eq. (13)
- Representação foto-realística (representação 3D) do painel de encurvadura incluindo os reforços, as condições de tensão e os modos de encurvadura com animação
- Documentação de todos os dados de entrada e saída no relatório de impressão preparado para engenheiros de obra
![Detaileinstellungen](/pt/webimage/006991/1589186/000218-pt-png-png.png?mw=512&hash=a468289f2d8a5554b2e6c848f7e35920b06dcb4b)
As verificações são realizadas passo a passo através do cálculo do valor próprio dos valores da encurvadura ideal para os estados de tensão individuais, bem como do valor da encurvadura para o efeito simultâneo de todos os componentes de tensão.
A realização da verificação de encurvadura é baseada no método das tensões reduzidas, comparando as tensões atuantes com uma condição de tensão limite reduzida a partir da condição de cedência de von Mises para cada painel de encurvadura. A base para a verificação é uma única relação de esbelteza global determinada com base em todo o campo de entrada das tensões. Por isso, é omitida a verificação de um carregamento simples e a posterior união através do critério de interação.
Para determinar o comportamento da encurvadura da laje, o qual é similar ao comportamento da encurvadura de barra, o RF-/PLATE-BUCKLING calcula os valores próprios dos valores do painel de encurvadura ideal com as extremidades longitudinais assumidas como livres. Depois, a relação da esbelteza e os fatores de redução de acordo com EN 1993-1-5, cap. 4 ou Anexo B ou DIN 18800, parte 3, Tabela 1. O dimensionamento é então realizado de acordo com EN 1993-1-5, Capítulo 10 ou DIN 18800, parte 3, eq. (9), (10) ou (14).
O painel de encurvadura é discretizado num quadrilátero finito ou, se necessário, em elementos triangulares. Cada nó do elemento tem seis graus de liberdade.
O componente de flexão de um elemento triangular é baseado no elemento LYNN-DHILLON (2nd Conf. Matrix Meth. JAPAN – USA, Tokyo) de acordo com a teoria de flexão descrita por Mindlin. No entanto, o componente da membrana é baseado no elemento BERGAN-FELIPPA. Os elementos quadriláteros consistem em quatro elementos triangulares e o nó interior é eliminado.
![Eingabe einer T Beulsteife](/pt/webimage/006990/1589165/000217-pt-png.png?mw=512&hash=8320307969e22c166873f7e3ac258a621111e88f)
Primeiro são definidos os dados do material, as dimensões do painel e as condições de fronteira (articulado, encastrado, sem apoio, articulado elástico). Para isso, estão disponíveis as opções de transferência para importar os dados do RFEM/RSTAB. De seguida, as tensões de fronteira podem ser definidas para cada caso de carga manualmente ou importadas do RFEM/RSTAB.
Os reforços são modelados como elementos de superfície espaciais efetivos que estão unidos excentricamente à laje. Portanto, não é necessário ter em atenção as excentricidades dos reforços através da largura efetiva. A resistência à flexão, corte, extensão e a resistência de St. Venant, bem como a resistência de Bredt para reforços fechados, são determinadas automaticamente através da utilização do modelo real 3D.
![Grafische Darstellung der Beulfigur](/pt/webimage/006992/1589217/000219-pt-png-png.png?mw=512&hash=8421eb8c9de831d04d7bfe005d706bd2c1709518)
Os resultados são exibidos com referência a EN 1993-1-5 ou DIN 18800. Além disso, o RF-/PLATE-BUCKLING apresenta os resultados dos cálculos separadamente para a ação de apenas um carregamento e extremidade, bem como para o efeito simultâneo dos carregamentos em todas as extremidades.
No caso de diversos casos de carga, o RF-/PLATE-BUCKLING exibe os casos de carga determinantes separadamente. Assim, o tempo de comparação gasto pelos dados de cálculo não é necessário.
Na tabela 2.5, os fatores da carga de encurvadura crítica são exibidos para todos os casos de carga e respetivos modos de encurvadura.
Todos os modos de encurvadura, bem como o carregamento do painel de encurvadura podem ser visualizados na janela gráfica. Isto serve para um controlo mais rápido sobre os modos de encurvadura e as cargas. Através das opções de visualização adicionais, é possível uma boa representação do comportamento de encurvadura de lajes rígidas.
Todas as tabelas podem ser exportadas para o MS Excel ou para um ficheiro CSV.
