Question
Lorsque j’ouvre un fichier du module additionnel RF-/PLATE-BUCKLING, les données d’entrée ne sont pas transférées et les valeurs par défaut sont prédéfinies. Pourquoi ?
![Affichage sélectionné des valeurs propres, y compris l'analyse du flambement](/fr/webimage/010236/2423871/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Option "Verschiedene Beulkurven"](/fr/webimage/010384/2998594/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![FE-Modell eines längsversteiften Beulfeldes](/fr/webimage/009516/2419189/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Flambement local](/fr/webimage/009858/2420788/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
![Maske 1.3 Belastung](/fr/webimage/006989/1589130/000216-fr-png-png.png?mw=512&hash=5762bd34d23eef89fa42562c1a87be704de868ea)
- Pour la vérification selon l'Eurocode 3, les annexes nationales (AN) suivantes sont disponibles:
-
DIN EN 1993-1-5/NA:2010-12 (Allemagne)
-
SFS EN 1993-1-5/NA:2006 (Finlande)
-
NBN EN 1993-1-5/NA:2011-03 (Belgique)
-
UNI EN 1993-1-5/NA:2011-02 (Italie)
-
NEN EN 1993-1-5/NA:2011-04 (Pays-Bas)
-
NS EN 1993-1-5/NA:2009-06 (Norvège)
-
CSN EN 1993-1-5/NA:2008-07 (République tchèque)
-
CYS EN 1993-1-5/NA:2009-03 (Chypre)
-
- De plus, vous pouvez créer des Annexes Nationales personnalisées avec les valeurs de votre choix.
- Importation de tous les efforts internes pertinents depuis RFEM/RSTAB par la sélection des numéros de barres et des plaques avec détermination des contraintes limites déterminantes
- Résumé des contraintes dans les cas de charge avec détermination de la charge déterminante
- Différents matériaux pour les raidisseurs et les plaques
- Importation de raidisseurs à partir d'une vaste bibliothèque (plaque plate et acier à boudin, cornières, profilés en T, U et tôles trapézoïdales)
- Détermination des largeurs efficaces selon l'EN 1993-1-5 (Tableau 4.1 ou 4.2) ou DIN 18800, Partie 3, Éq. (4)
- Calcul facultatif des contraintes critiques de flambement selon les formules analytiques des annexes A.1, A.2 et A.3 de l'EC 3 ou à l'aide d'un calcul aux éléments finis
- Vérifications (contrainte, déformation, flambement par torsion) des raidisseurs longitudinaux et transversaux
- Considération facultative des effets de flambement selon DIN 18800, Partie 3, Éq. (13)
- Représentation photoréaliste ( rendu 3D) du panneau de flambement comprenant les raidisseurs, les conditions de contrainte et les modes de flambement avec animation
- Documentation de toutes les données d'entrée et des résultats dans un rapport d'impression vérifiable
![Detaileinstellungen](/fr/webimage/006991/1589183/000218-fr-png-png.png?mw=512&hash=b8527502f3d33fc15869a6626f50bd499aabcef9)
Les vérifications sont effectuées pas à pas par le calcul des valeurs propres des valeurs idéales de voilement pour les états de contraintes individuelles, ainsi que la valeur de voilement pour l'effet simultané de tous les composants de contraintes.
L'analyse du flambement est basée sur la méthode des contraintes réduites, en comparant les contraintes agissantes à une condition de contrainte limite réduite à partir de la condition d'élasticité de von Mises pour chaque panneau de flambement. La vérification est basée sur un seul rapport d'élancement global déterminé par l'ensemble du champ de contrainte. Par conséquent, la vérification du chargement unique et la fusion ultérieure à l'aide du critère d'interaction sont omises.
Afin de déterminer le comportement au voilement de plaque, qui est similaire à celui d'une barre, le module calcule les valeurs propres des valeurs idéales de voilement de plaque à l'aide de bords longitudinaux supposés librement. Les rapports d'élancement et les facteurs de réduction selon l'EN 1993-1-5, Ch. 4 ou Annexe B ou DIN 18800, partie 3, tableau 1. La vérification est ensuite effectuée selon le chapitre de l'EN 1993-1-5. 10 ou DIN 18800, Partie 3, Éq. (9), (10) ou (14).
Le panneau est discrétisé en éléments finis quadrilatérals ou, si nécessaire, triangulaires. Chaque nœud d'élément a six degrés de liberté.
Le composant en flexion d'un élément triangulaire est basé sur l'élément lynn-dhillon (2nd Conf. Méthode de matrice JAPAN - USA, Tokyo) selon la théorie de Mindlin sur la flexion. Cependant, le composant de membrane est basé sur l'élément BERGAN-FELAPPA. Les éléments quadrilatérals sont constitués de quatre éléments triangulaires, tandis que le nœud interne est éliminé.
![Eingabe einer T Beulsteife](/fr/webimage/006990/1589162/000217-fr-png.png?mw=512&hash=d5ad1a8fea8051ba56b0d15aa62c5214cfc67a1b)

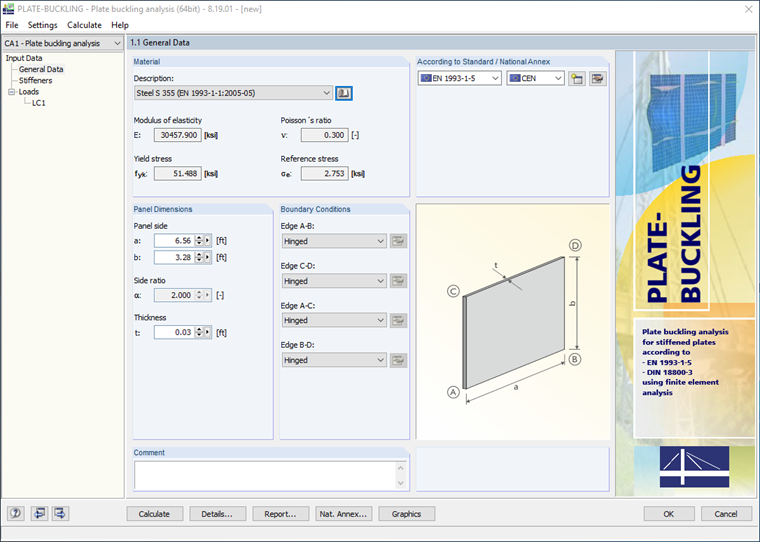

Tout d'abord, il est nécessaire de définir les données de matériau, les dimensions du panneau et les conditions aux limites (articulé, intégré, non supporté, articulé-élastique). Les données peuvent être transférées à partir de RFEM/RSTAB. Les contraintes aux limites peuvent ensuite être définies manuellement pour chaque cas de charge ou importées à partir de RFEM/RSTAB.
Les raidisseurs sont modélisés comme des éléments surfaciques efficaces 3D connectés de manière excentrique à la plaque. Ainsi, il n'est pas nécessaire de considérer les excentrements du raidisseur par largeurs efficaces. La rigidité en flexion, de cisaillement, de déformation et de Saint-Venant des raidisseurs ainsi que la rigidité de Bredt des raidisseurs fermés sont déterminées automatiquement dans un modèle 3D.
![Grafische Darstellung der Beulfigur](/fr/webimage/006992/1589214/000219-fr-png-png.png?mw=512&hash=0bcd1308a961f0974bc1d2890476252d55b9bf03)
Les résultats sont affichés avec des références d'EN 1993-1-5 ou DIN 18800. De plus, RF-/PLATE-BUCKLING affiche les résultats de calcul séparément pour l’action d’une seule charge de bord ainsi que pour l’effet simultané de toutes les charges de bord.
Dans le cas de plusieurs cas de charge, le cas de charge déterminant est affiché séparément. Ainsi, la comparaison des données de calcul nécessite beaucoup de temps.
La fenêtre 2.5 liste les facteurs de charge critiques de flambement de tous les cas de charge et les modes de flambement correspondants.
Vous pouvez visualiser les modes de flambement et les charges du panneau dans la fenêtre graphique. Cela permet d'avoir un aperçu rapide des modes de flambement et des charges. Grâce à l'option d'animation, vous pouvez représenter clairement le comportement au flambement des plaques raidies.
Enfin, il est possible d'exporter tous les tableaux vers MS Excel ou dans un fichier CSV.
