Вопрос
При открытии файла в дополнительном модуле RF‑/PLATE ‑ BUCKLING, входные данные не передаются, а значения по умолчанию предустановлены. Почему?
![Выбранное отображение собственных чисел, включая расчет на потерю устойчивости](/ru/webimage/010236/2423875/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Option "Verschiedene Beulkurven"](/ru/webimage/010384/2998602/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![FE-Modell eines längsversteiften Beulfeldes](/ru/webimage/009516/467075/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Местная потеря устойчивости](/ru/webimage/009858/467989/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Maske 1.3 Belastung](/ru/webimage/006989/1589135/000216-en-png-png.png?mw=512&hash=95525669135daa0bc75d75fd466fe45bc74ea0b7)
- Для расчета по норме Еврокод 3 затем доступны следующие национальные приложения:
-
DIN EN 1993-1-5/NA:2010-12 (Германия)
-
SFS EN 1993-1-5/NA:2006 (Финляндия)
-
NBN EN 1993-1-5/NA:2011-03 (Бельгия)
-
UNI EN 1993-1-5/NA:2011-02 (Италия)
-
NEN EN 1993-1-5/NA:2011-04 (Нидерланды)
-
NS EN 1993-1-5/NA:2009-06 (Норвегия)
-
CSN EN 1993-1-5/NA:2008-07 (Чехия)
-
CYS EN 1993-1-5/NA:2009-03 (Кипр)
-
- В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Импорт всех соответствующих внутренних сил из RFEM/RSTAB путем выбора номеров стержней и панелей потери устойчивости с определением определяющих граничных напряжений
- Сводка напряжений в загружениях с определением определяющей нагрузки
- Возможны различные материалы для элемента жёсткости и плиты
- Импорт элементов жёсткости из обширной базы данных (плоские и полосовые стали, уголки, тавры, швеллеры и профлисты)
- Определение полезной ширины по норме EN 1993-1-5 (таблица 4.1 или 4.2) или DIN 18800, часть 3, уравнение (4)
- Дополнительный расчет критических напряжений потери устойчивости по аналитическим формулам приложений A.1, A.2 и A.3 нормы EC 3 или с помощью расчета МКЭ
- Расчет (напряжение, деформация, потеря устойчивости при кручении) продольных и поперечных элементов жесткости
- Дополнительный учет эффектов потери устойчивости по норме DIN 18800, часть 3, уравнение (13)
- Фотореалистичное представление (3D-рендеринг) панели с потерей устойчивости, включая элементы жесткости, напряженные условия и формы потери устойчивости с анимацией
- Документирование всех входных данных и результатов в протоколе результатов, пригодном для передачи на экспертизу
![Detaileinstellungen](/ru/webimage/006991/1589187/000218-en-png-png.png?mw=512&hash=6c40412de45546ed513bad683e6e20578040c76e)
Расчет выполняется шаг за шагом с помощью расчета собственных значений идеальных значений потери устойчивости для отдельных напряженных состояний, а также значений потери устойчивости для одновременного воздействия всех компонентов напряжения.
Расчет на потерю устойчивости основан на методе приведенных напряжений, когда действующие напряжения сравниваются с условием предельного напряжения, уменьшенным из условия текучести фон Мизеса для каждой панели с потерей устойчивости. Расчет основан на одном общем коэффициенте гибкости, определяемом всей областью напряжений. Таким образом, расчет одиночной нагрузки и последующего слияния с использованием критерия взаимодействия не выполняется.
Для определения работы устойчивости пластины, которая аналогична работе стержня с потерей устойчивости, модуль вычисляет собственные значения идеальной потери устойчивости панели с помощью произвольно выбранных продольных краев. Затем будут учитываться соотношения гибкости и понижающие коэффициенты согласно норме EN 1993-1-5, глава 4 или Приложение B или DIN 18800, часть 3, таблица 1. Затем расчет выполняется по норме EN 1993-1-5, глава. 10 или DIN 18800, часть 3, уравнение (9), (10) или (14).
Панель с потерей устойчивости дискретизируется в конечные четырехугольные или, при необходимости, треугольные элементы. Каждый узел элемента имеет шесть степеней свободы.
Составляющая изгиба треугольного элемента основана на элементе LYNN-DHILLON (2-я конференция Матрица метод. ЯПОНИЯ – США, Токио) по теории изгиба Миндлина. Мембранный компонент основан на элементе BERGAN-FELIPPA. Четырехугольные элементы состоят из четырех треугольных элементов, при этом внутренний узел исключается.
![Eingabe einer T Beulsteife](/ru/webimage/006990/1589166/000217-en-png.png?mw=512&hash=735e0b5d1cdc9407b496f8e82afce2fffec720eb)

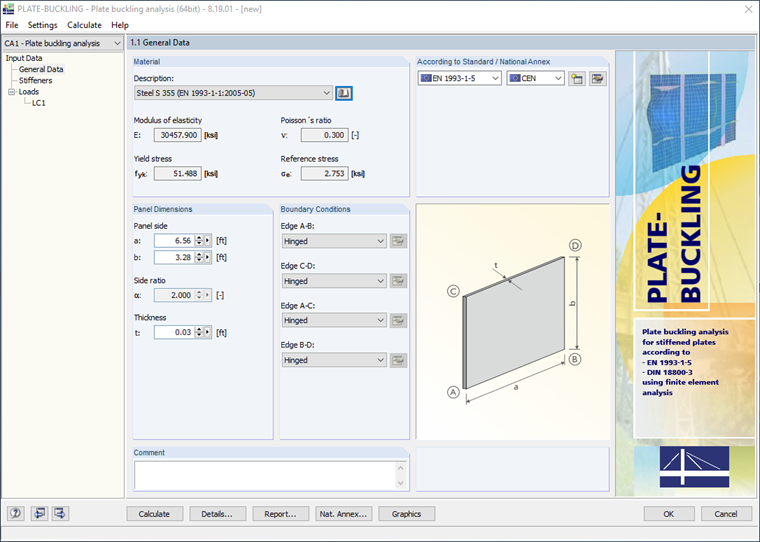

Прежде всего, необходимо задать данные о материале, размеры плиты и граничные условия (шарнир, заделка, свободный конец, упругий шарнир). Можно передать данные из RFEM/RSTAB. Далее задаются граничные напряжения, либо для каждого загружения вручную, либо импортируются из RFEM/RSTAB.
Элементы жесткости моделируются как пространственные эффективные элементы поверхности, которые внецентренно соединены с плитой. Таким образом, нет необходимости учитывать эксцентриситеты элементов жесткости по расчетной ширине. Изгиб, сдвиг, деформация и жесткость по Сен-Венану элементов жесткости, а также жесткость по Бредту замкнутых ребер жесткости определяется автоматически в модели 3D.
![Grafische Darstellung der Beulfigur](/ru/webimage/006992/1589218/000219-en-png-png.png?mw=512&hash=1f56020f18364db9ca5fefcc7785a0bc47674f55)
Результаты изображаются со ссылками на EN 1993-1-5 или DIN 18800. Кроме того, в модуле RF-/PLATE-BUCKLING отображаются результаты расчета отдельно для действия только одной краевой нагрузки или для одновременного воздействия всех краевых нагрузок.
При нескольких загружениях, определяющее загружение отображается отдельно. Таким образом, нет необходимости в длительном сравнении расчетных данных.
В окне 2.5 перечислены коэффициенты критической нагрузки при потере устойчивости для всех загружений и соответствующих форм потери устойчивости.
Вы можете визуализировать формы потери устойчивости и нагрузки панели с потерей устойчивости в графическом окне. Это облегчает быстрый обзор форм потери устойчивости и нагрузок. С помощью функции анимации, вы можете наглядно представить поведение потери устойчивости усиленных пластин.
Наконец, можно экспортировать все таблицы в MS Excel или в файл CSV.
