Pytanie
Dlaczego pomimo tych samych sił wewnętrznych otrzymuję różne wyniki obliczeń dla kombinacji obciążeń (KO) i kombinacji wyników (WK) w STEEL EC3?
Odpowiedź:

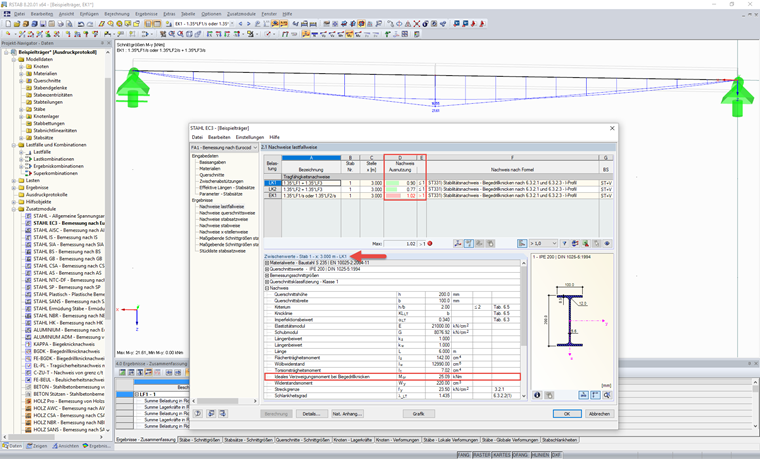

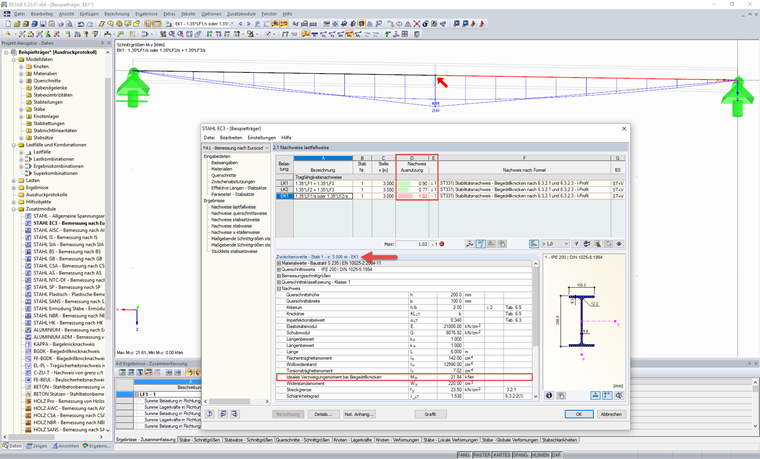

Różnica pomiędzy obliczeniami z użyciem WK i KO polega głównie na rozkładzie momentów zastosowanym do obliczenia idealnego sprężystego momentu krytycznego Mcr. W przypadku kombinacji obciążeń (KO) można wyraźnie zastosować rozkład momentów dla bieżącej pozycji obciążenia. W przypadku kombinacji wyników typu „+” lub PR, która nie odpowiada typowi „stałemu/lub”, można analizować tylko rozkład momentów obwiedniowych. W tym przypadku stosowany jest bardziej niekorzystny rozkład (Max lub Min). W rezultacie powstają niekorzystne wartości współczynnika obciążenia krytycznego.
Ponadto obliczenia zgodnie z sekcją 6.3.3 normy EN 1993-1-1 wymagają, aby współczynniki rozkładu momentów były ustawione na 1,0 (stały rozkład), jeżeli nie można jednoznacznie określić rozkładu momentów, co może również prowadzić do bardziej konserwatywnych wyników.
Siły wewnętrzne przyłożone do obliczeń mogą być takie same w PO i W, ale rozkład momentów w kombinacji wyników jest stosowany w celu określenia współczynnika krytycznego w sposób bardziej niekorzystny. W ten sposób RC zapewnia wyższy stopień wykorzystania do obliczeń przy użyciu STEEL EC3.
