Pregunta
¿Por qué obtengo resultados de cálculo diferentes para una combinación de cargas (CO) y una combinación de resultados (CR) en STEEL EC3 a pesar de los mismos esfuerzos internos?
Respuesta:

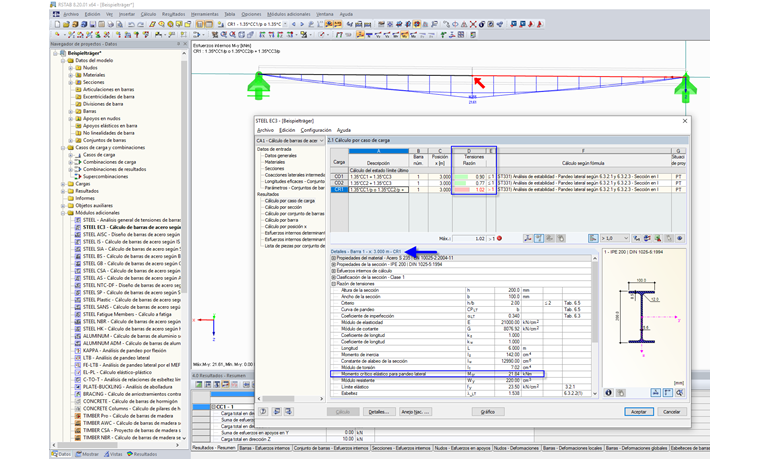

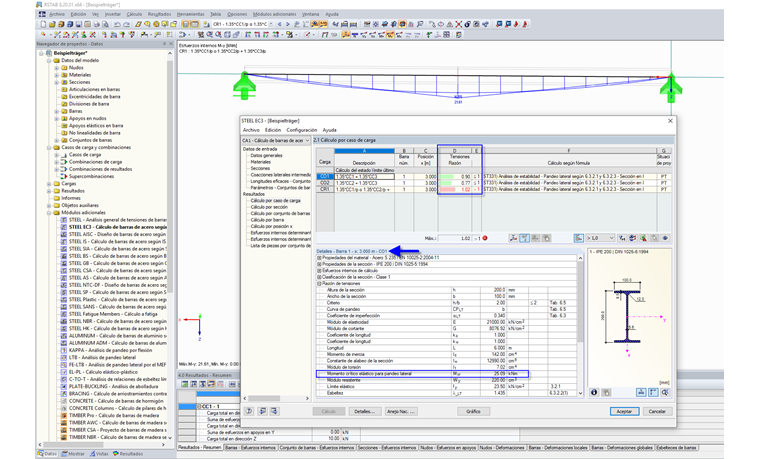

La diferencia entre el cálculo con RC y CO se encuentra principalmente en la distribución de momentos aplicada para el cálculo del momento crítico elástico ideal Mcr. Para una combinación de carga (CO), es posible aplicar claramente la distribución de momentos para la posición de carga presente. Sin embargo, para una combinación de resultados del tipo "+" o una CR que no se corresponde con el tipo "permanente/o", sólo puede analizar la distribución de momentos envolventes. En este caso, se aplica la distribución más desfavorable (Máx. O Mín.). Como consecuencia, se obtienen valores desfavorables para el factor de carga crítica.
Además, el cálculo según la sección 6.3.3 de EN 1993-1-1 requiere que los coeficientes de distribución de momentos se establezcan en 1,0 (distribución constante) si no se puede determinar claramente la distribución de momentos, lo que también puede conducir a resultados más conservadores.
Los esfuerzos internos aplicados al cálculo pueden ser los mismos en CC y CR, pero la distribución de momentos en la combinación de resultados se aplica de manera más desfavorable para determinar el factor crítico. Por lo tanto, el CR proporciona una relación de cálculo más alta para el cálculo con STEEL EC3.
