问题
为什么在STEEL EC3中荷载组合(CO)和结果组合(RC)的设计结果尽管内力相同,但结果不同?
回复:

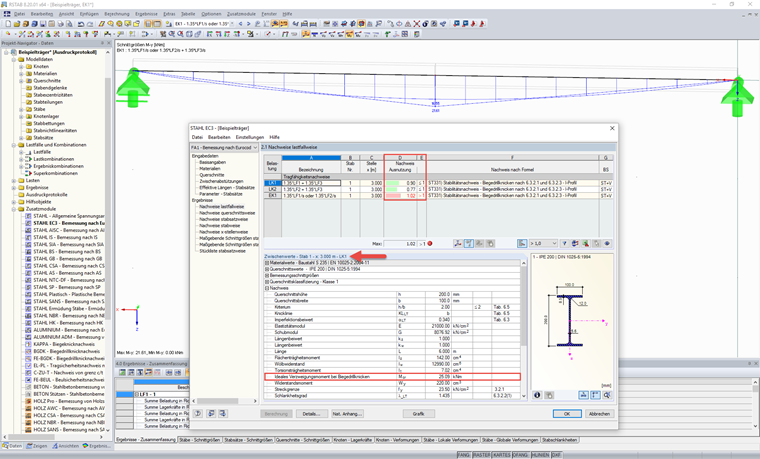

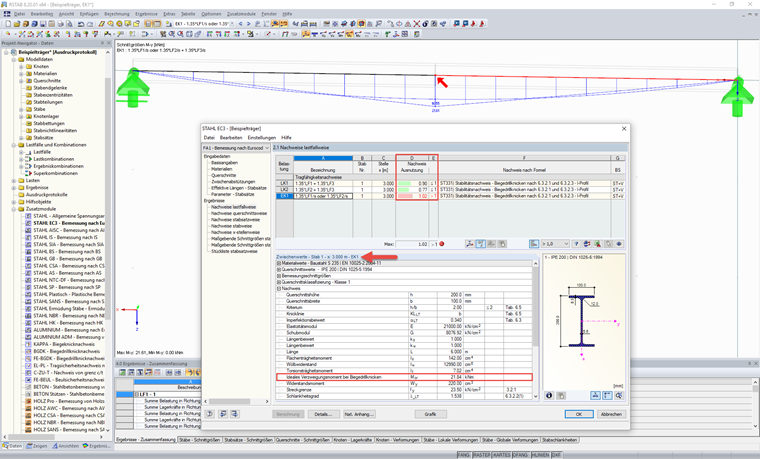

用RC和CO设计的区别主要是用于计算理想弹性临界弯矩Mcr的弯矩分布。 对于荷载组合(CO),可以明确地将弯矩分布应用到当前的荷载位置。 但是对于“+”类型的结果组合或与“永久”或“永久”类型不相同的RC,您只能分析包络弯矩分布。 在这种情况下,分布会更不利(最大或最小)。 因此导致的临界荷载系数的数值太小。
此外,按照EN 1993‑1‑1中第6.3.3节的设计,在不能明确确定弯矩分布的情况下,将弯矩分布系数设置为1.0(常数分布),这也可以导致更保守的计算。
在LC和RC上施加给内设计的内力是相同的,但是在结果组合中的弯矩分布不利于确定临界系数。 因此,RC为使用STEEL EC3进行设计提供了更高的设计比例。
您有什么问题想问的吗?
