Pytanie
Chciałbym utworzyć sztywne połączenie słupa z pasem dźwigara. Jednak w module dodatkowym RF-/JOINTS Steel - Rigid belki są zawsze połączone z pasem słupa. Jak utworzyć belkę ciągłą?
Odpowiedź:

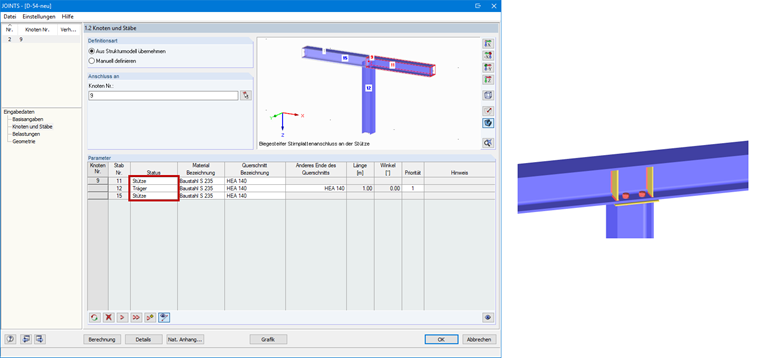

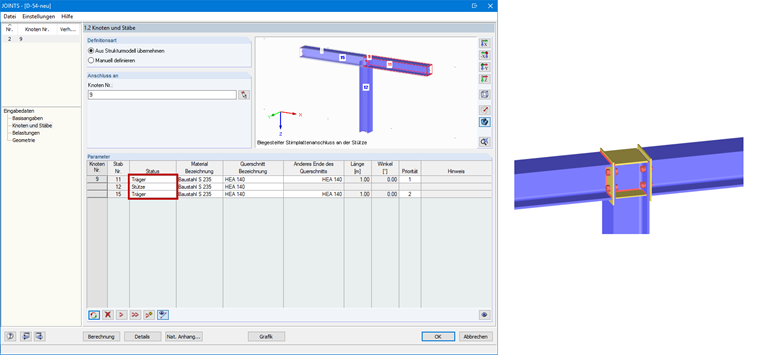

Geometria zależy od zdefiniowania elementów konstrukcyjnych. W oknie "1.2 Węzły i pręty" można określić, który pręt jest obliczany jako słup, a który jako belka. Program domyślnie zawsze rozpoznaje słup jako ciągły element konstrukcyjny (patrz rysunek 01).Aby belka była ciągła, wystarczy zmienić status poszczególnych prętów (patrz Rysunek 02). Aktualna belka będzie miała status "Słup", a aktualny słup zostanie zdefiniowany jako "Belka".
Czy mają Państwo jakieś pytania?
