Pregunta
Me gustaría unir un pilar rígidamente a un ala de la viga. Sin embargo, en el módulo adicional RF-/JOINTS Steel - Rigid, las vigas siempre están conectadas al ala del pilar. ¿Cómo puedo crear una viga continua?
Respuesta:

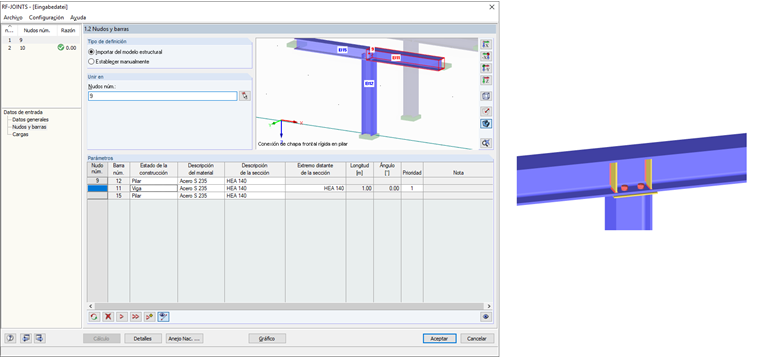

La geometría depende de la definición de los componentes estructurales. En la ventana "1.2 Nudos y barras", hay una especificación sobre qué barra se calcula como un pilar y una como una viga. El programa siempre reconoce el pilar como componente estructural continuo de forma predeterminada (ver figura 01).
Preguntas frecuentes (FAQ)

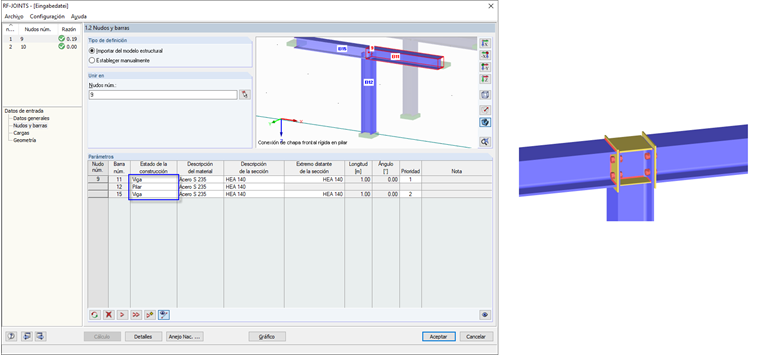

Para hacer la viga contínua, simplemente tiene que cambiar el estatus de las barras individuales (ver figura 02). La viga real tiene el estado de "pilar", y el pilar real se definirá como "Viga".
