Question
Je souhaite connecter rigidement un poteau à une semelle de poutre. Néanmoins, les poutres sont toujours connectées à une semelle dans le module RF-/JOINTS Steel - Rigid. Comment créer une poutre continue ?
Réponse:

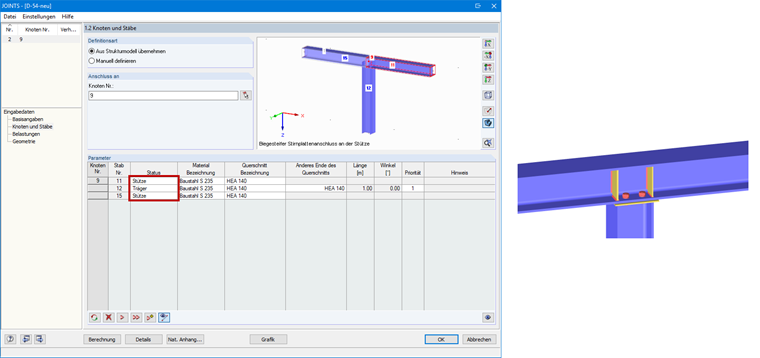

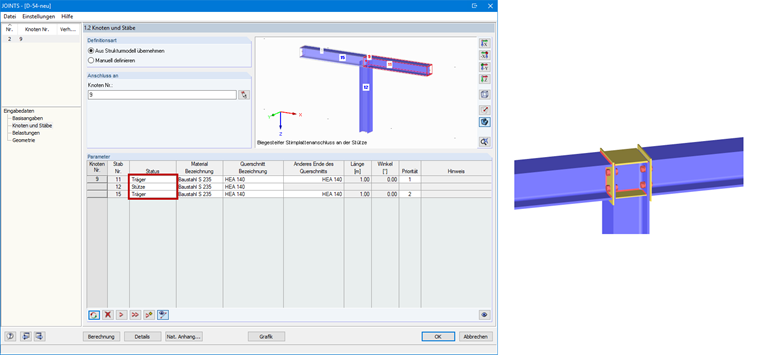

La géométrie dépend de la définition des composants structuraux. La fenêtre « 1.2 Nœuds et barres » indique quelle barre est calculée comme un poteau et laquelle comme une poutre. Le programme reconnaît toujours le poteau comme un composant continu par défaut (voir la Figure 01).Pour rendre la poutre continue, il suffit de modifier l'état des différentes barres (voir la Figure 02). La poutre aura le statut de « poteau » et inversement.
