Вопрос
Я хочу жестко соединить колонну с полкой фермы. Однако в дополнительном модуле RF‑/JOINTS Steel - Rigid балки всегда соединяются с полкой колонны. Как создать неразрезную балку?
Ответ:

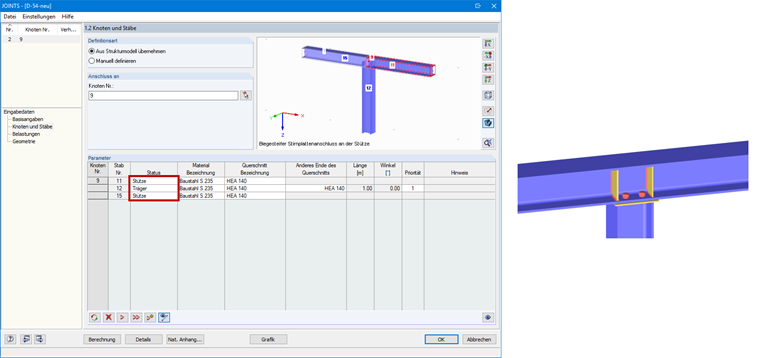

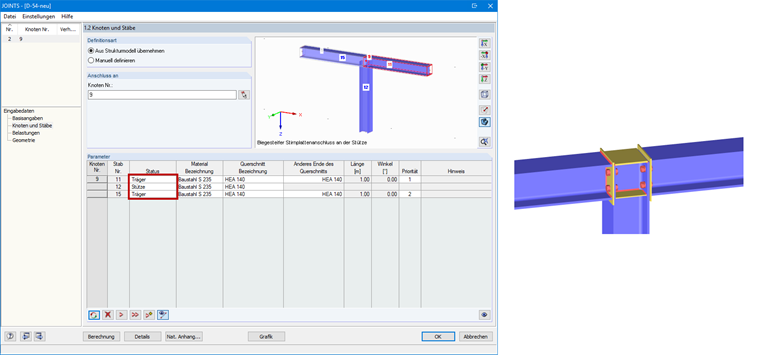

Геометрия зависит от определения конструктивных элементов. В окне «1.2 Узлы и стержни» указано, какой стержень рассчитывается как столбец, а какой - как балка. Программа всегда распознает колонну как непрерывный структурный компонент по умолчанию (см. Рисунок 01).Чтобы сделать балку непрерывной, просто измените статус отдельных стержней (см. Изображение 02). Фактическая балка будет иметь статус «Колонна», а фактическая колонна будет определена как «Балка».
У вас есть какие-нибудь вопросы?
