Pergunta
Gostaria de conectar de forma rígida um pilar a um banzo de viga viga. No entanto, no módulo adicional RF-/JOINTS Steel - Rigid, as vigas estão sempre ligadas ao banzo do pilar. Como é que posso criar uma viga contínua?
Resposta:

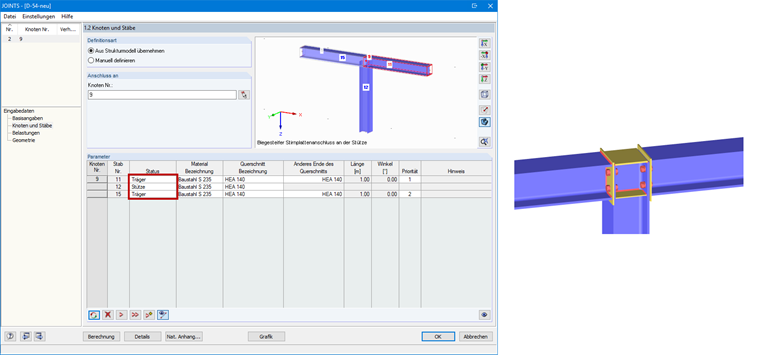

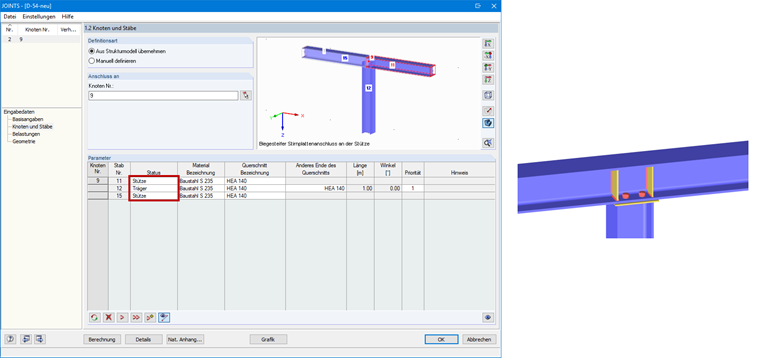

A geometria depende da definição dos componentes estruturais. Na janela "1.2 Nós e barras", é possível especificar qual a barra que é calculada como pilar e qual é como viga. O programa reconhece sempre o pilar como um elemento estrutural contínuo por defeito (ver Figura 01).Para tornar a viga contínua, basta alterar o estado das barras individuais (ver Figura 02). A viga atual terá o estado "Coluna" e o pilar atual será definido como uma "Viga".
