Połączenie ściskane między powierzchniami: Linienfreigabe für Wandverbindung

Ten typ połączenia można utworzyć przy użyciu zwolnienia liniowego. In Abbildung 1 sehen Sie ein Beispielmodell, wo Wand 1 nur Druckkräfte an Wand 2 übertragen soll.

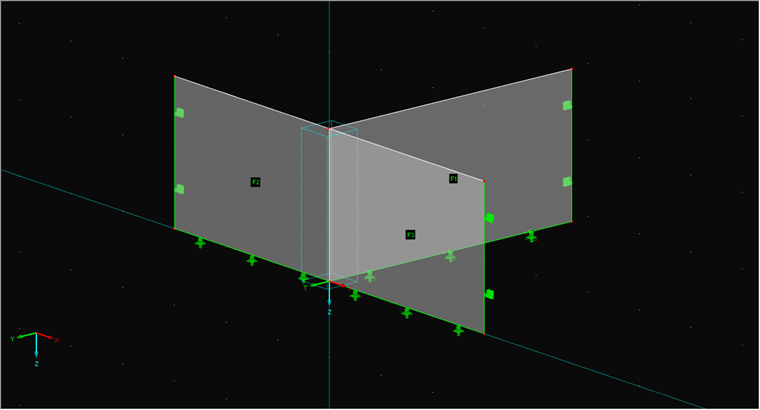

1 Przykładowy model ściany „pochylonej“

Zuerst wird der Dialog zum Anlegen einer Linienfreigabe geöffnet (Abb. 2). Im Dialog (Abb. 3) wählt man nun die Linien für die Freigabe und den Typ. Der Typ muss ebenfalls angelegt werden. Das Koordinatensystem der Linie gibt die Richtung vor, sodass als Freigabe "Falls vy positiv" gewählt werden muss (Abb. 4).

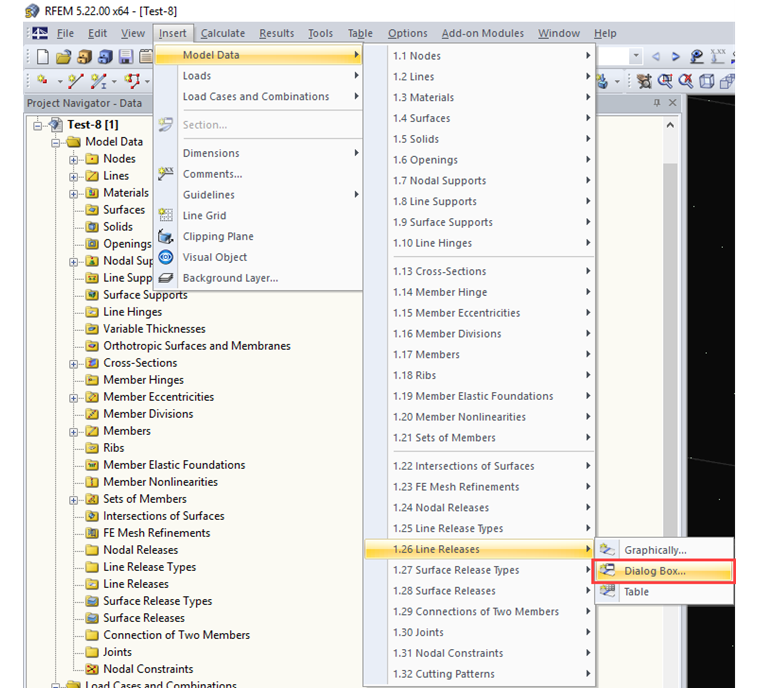

2 Otwieranie okna dialogowego do zwolnienia liniowego

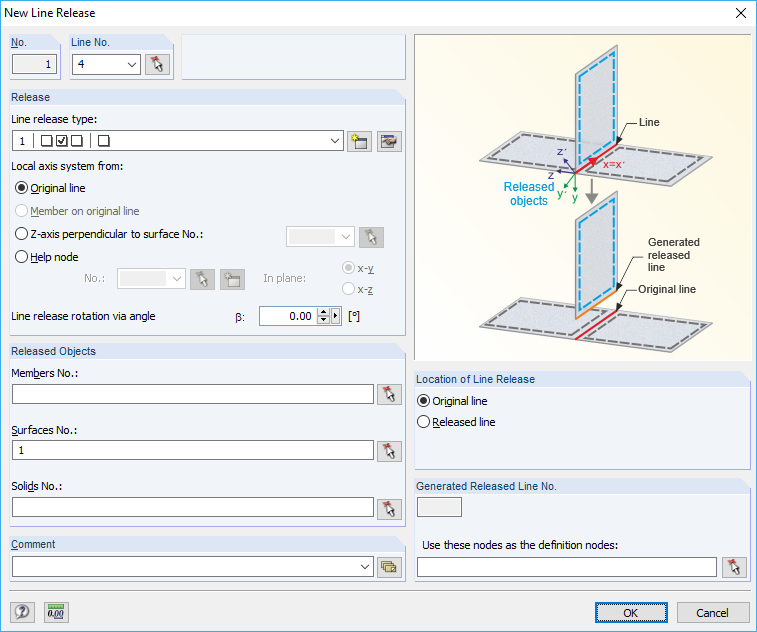

3 Okno dialogowe "Nowe zwolnienie liniowe"

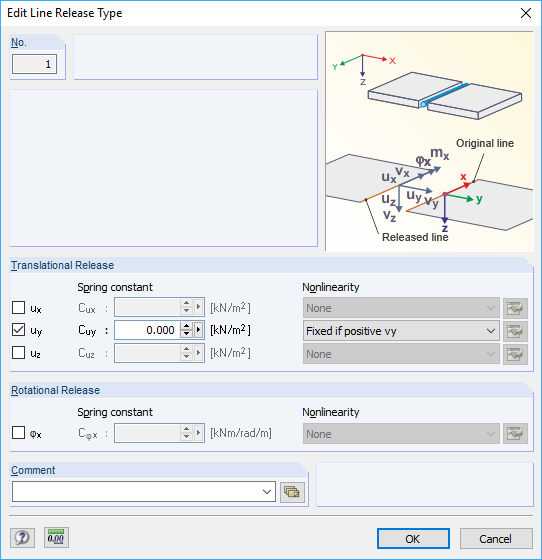

4 Okno dialogowe "Edytuj typ zwolnienia liniowego"

Abbildung 5 und 6 zeigen nun in zwei Lastfällen, wie die Linienfreigabe wirkt.

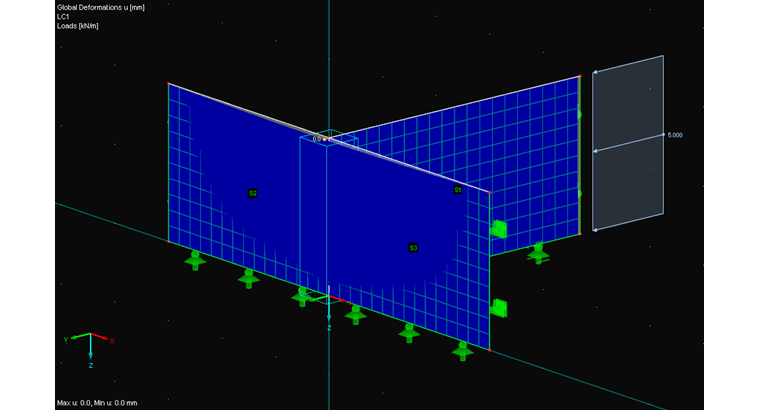

5 Przenoszenie siły ściskającej przez ścianę

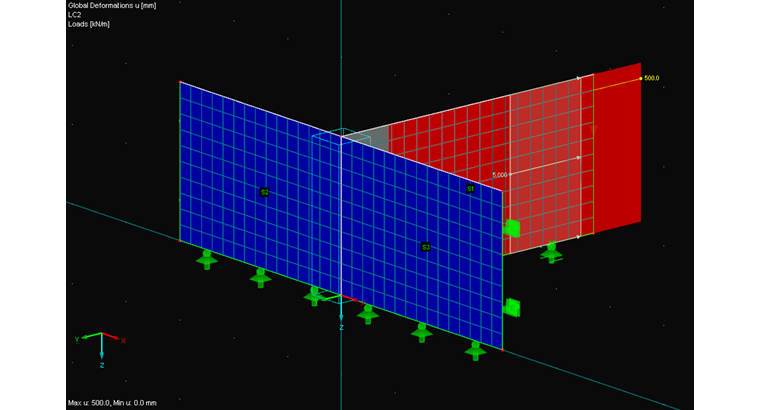

6 Zerwanie rozciągania ściany
