面之间的受压连接： Linienfreigabe für Wandverbindung

这种类型的连接可以通过线释放创建。 In Abbildung 1 sehen Sie ein Beispielmodell, wo Wand 1 nur Druckkräfte an Wand 2 übertragen soll.

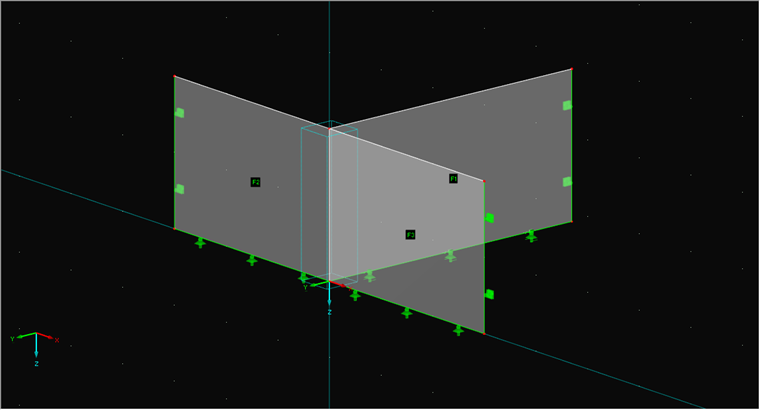

1 “倾斜”墙的示例模型

Zuerst wird der Dialog zum Anlegen einer Linienfreigabe geöffnet (Abb. 2). Im Dialog (Abb. 3) wählt man nun die Linien für die Freigabe und den Typ. Der Typ muss ebenfalls angelegt werden. Das Koordinatensystem der Linie gibt die Richtung vor, sodass als Freigabe "Falls vy positiv" gewählt werden muss (Abb. 4).

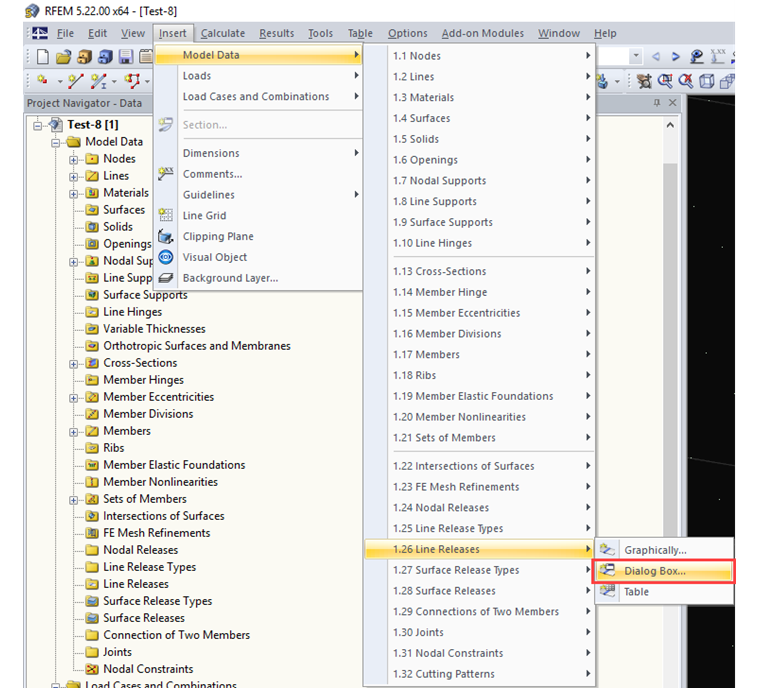

2 线释放打开对话框

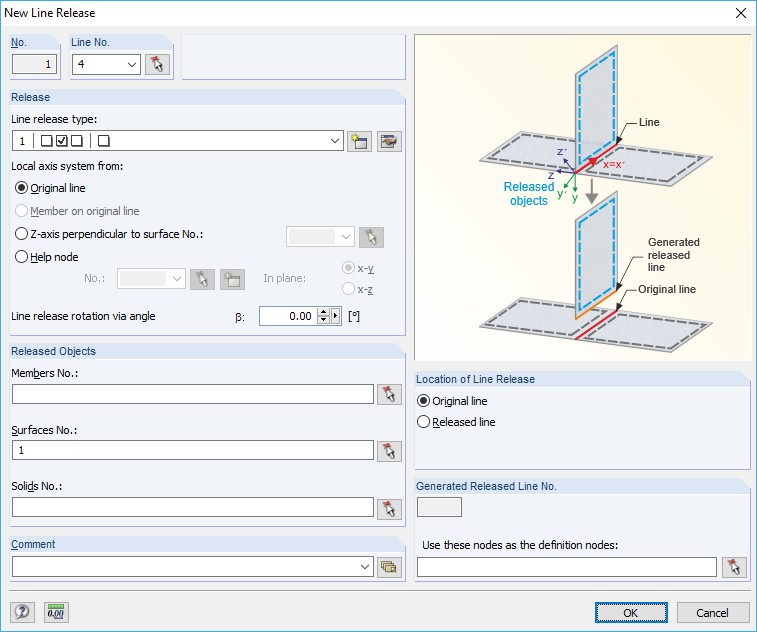

3 “释放换行符”对话框

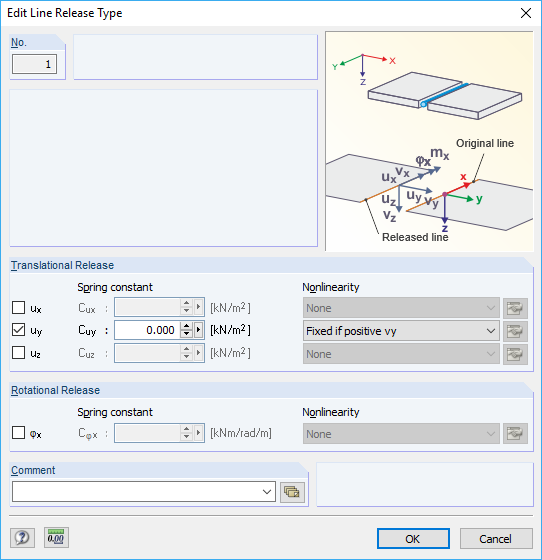

4 “编辑线释放类型”对话框

Abbildung 5 und 6 zeigen nun in zwei Lastfällen, wie die Linienfreigabe wirkt.

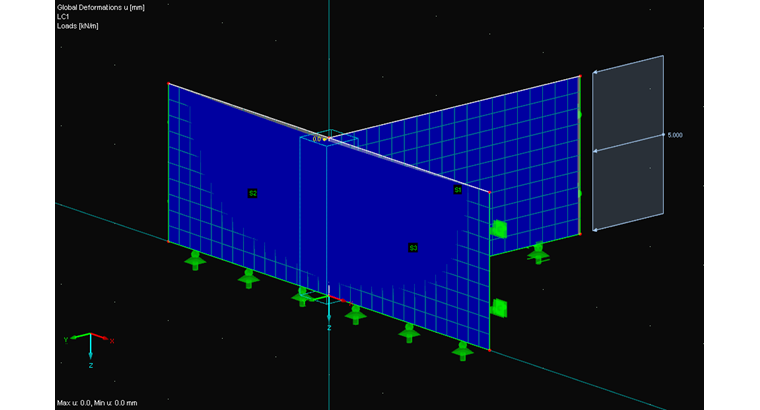

5 墙体压力传递

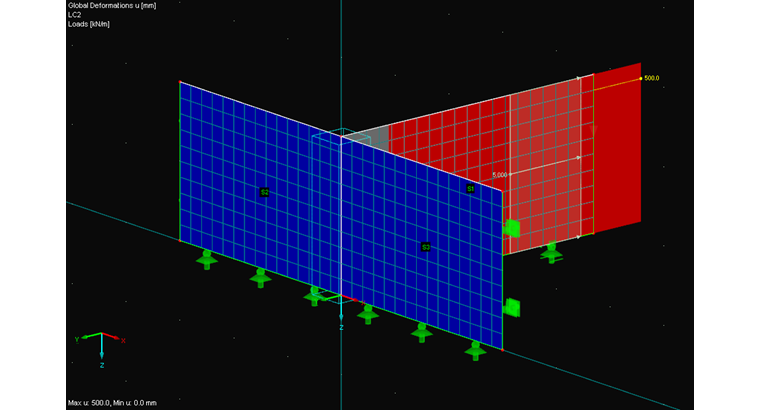

6 墙体受拉失效
