Вопрос

Как можно смоделировать чисто сжатое соединение между двумя поверхностями так, чтобы одна стена опиралась на другую стену?


Ответ:

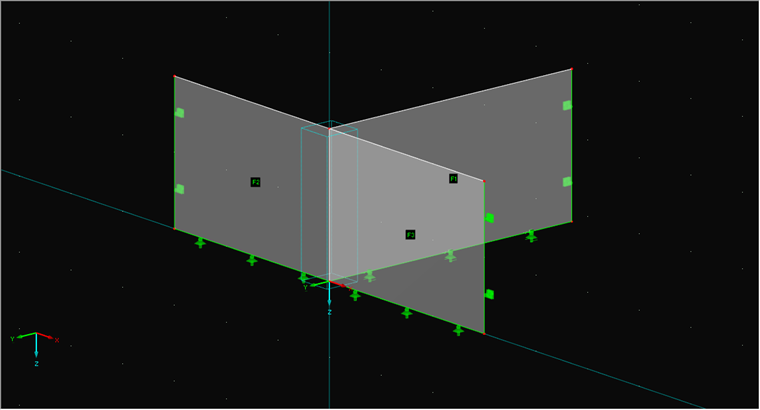

Такое соединение можно создать с помощью линейного высвобождения. На рисунке 01 показан пример модели, в которой стена 1 должна передавать только сжимающие силы на стену 2.

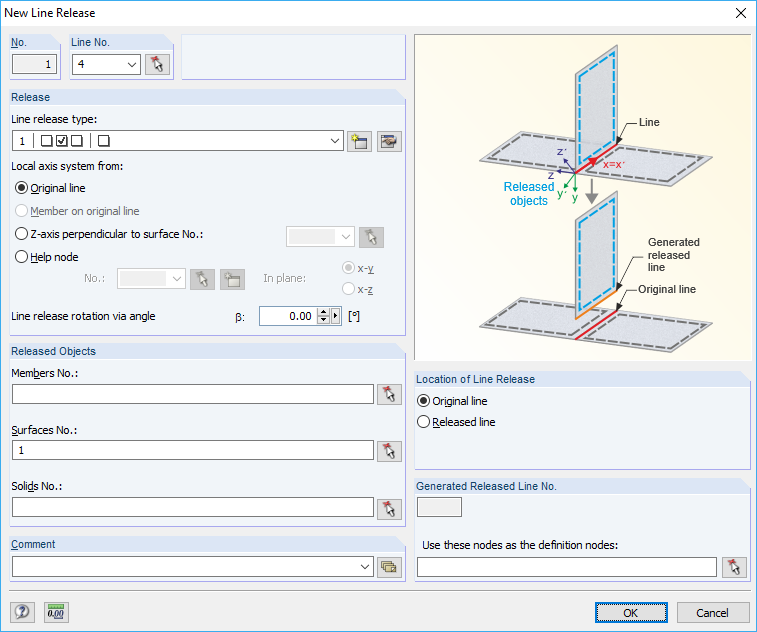

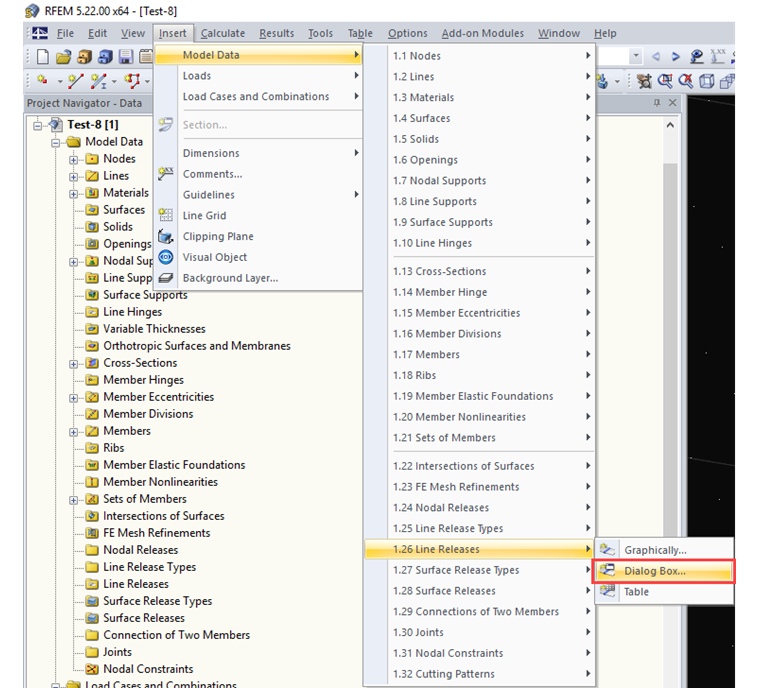

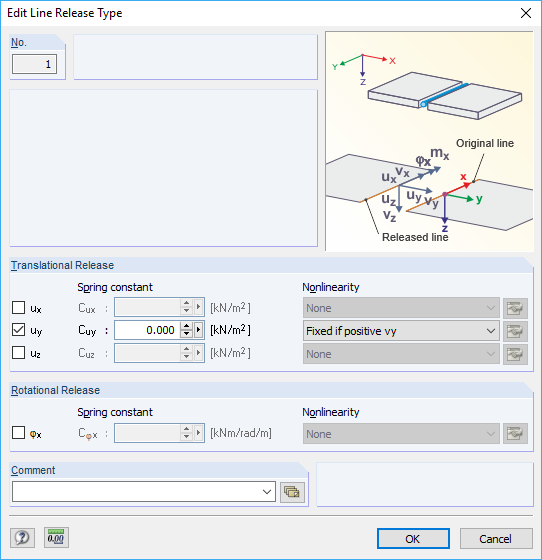

Сначала необходимо открыть диалоговое окно для создания высвобождения линии (Рисунок 02). В диалоговом окне (Рисунок 03) теперь можно выбрать линии для высвобождения и тип. Тип также должен быть создан. Система координат линии определяет направление, поэтому необходимо выбрать вариант «Фиксировано при положительном vy» (Рисунок 04).

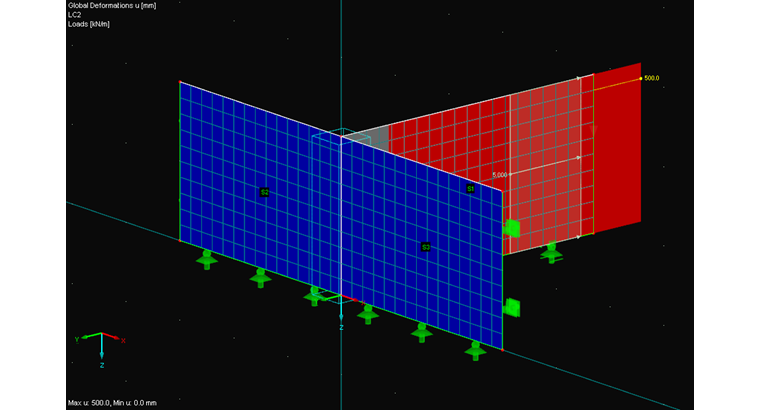

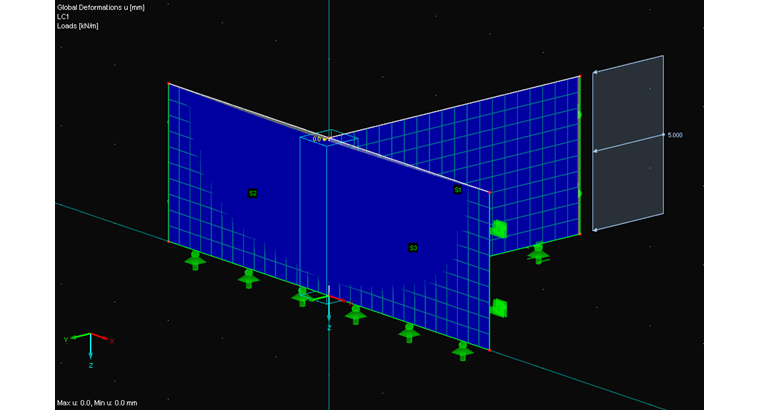

На изображениях 05 и 06 показан эффект высвобождения линии в двух загружениях.




;
