Ligação de compressão entre superfícies: Linienfreigabe für Wandverbindung

O utilizador pode criar este tipo de ligação através de uma libertação de linha. In Abbildung 1 sehen Sie ein Beispielmodell, wo Wand 1 nur Druckkräfte an Wand 2 übertragen soll.

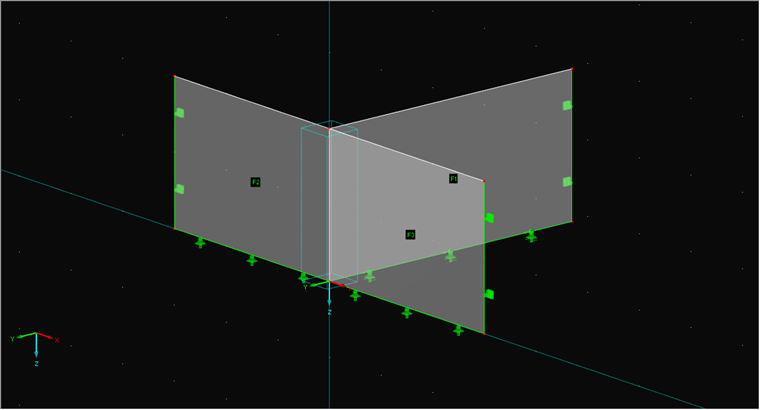

1 Modelo de exemplo para parede "inclinada"

Zuerst wird der Dialog zum Anlegen einer Linienfreigabe geöffnet (Abb. 2). Im Dialog (Abb. 3) wählt man nun die Linien für die Freigabe und den Typ. Der Typ muss ebenfalls angelegt werden. Das Koordinatensystem der Linie gibt die Richtung vor, sodass als Freigabe "Falls vy positiv" gewählt werden muss (Abb. 4).

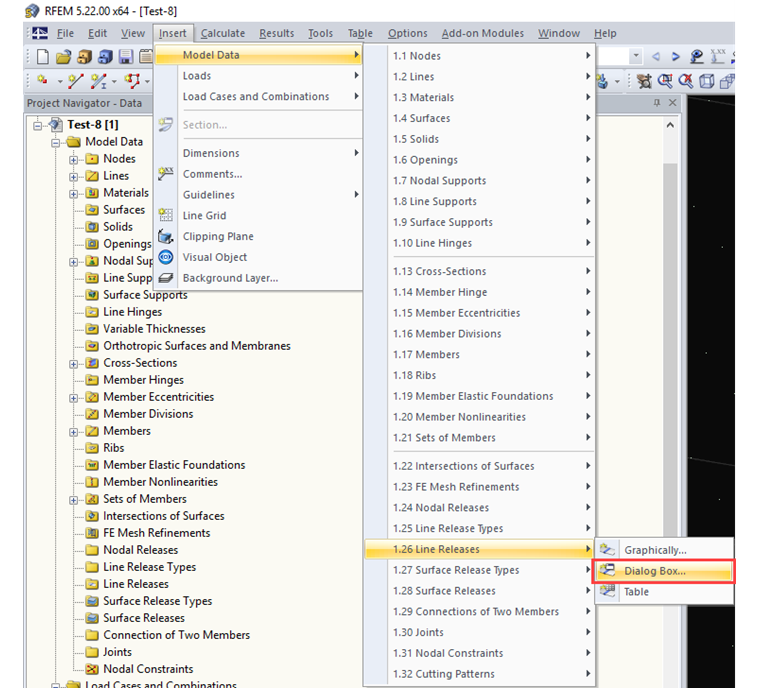

2 Abrir caixa de diálogo para libertação de linha

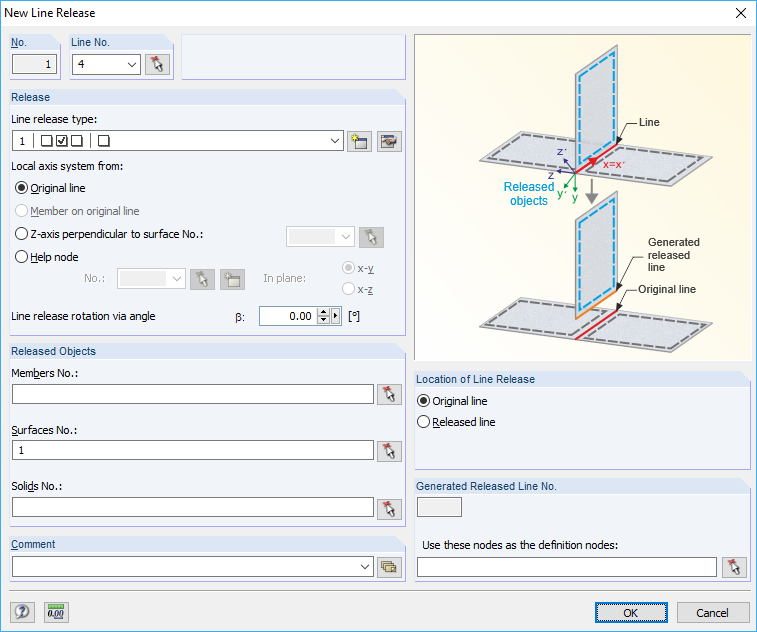

3 Caixa de diálogo "Lançamento de nova linha"

4 Caixa de diálogo "Editar tipo de libertação de linha"

Abbildung 5 und 6 zeigen nun in zwei Lastfällen, wie die Linienfreigabe wirkt.

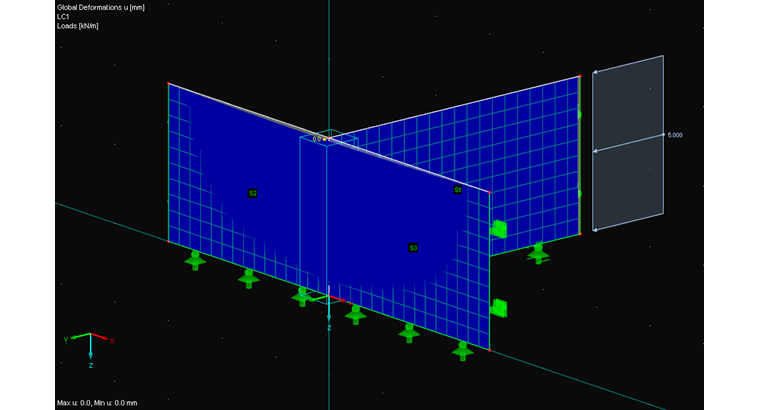

5 Transmissão da força de compressão da parede

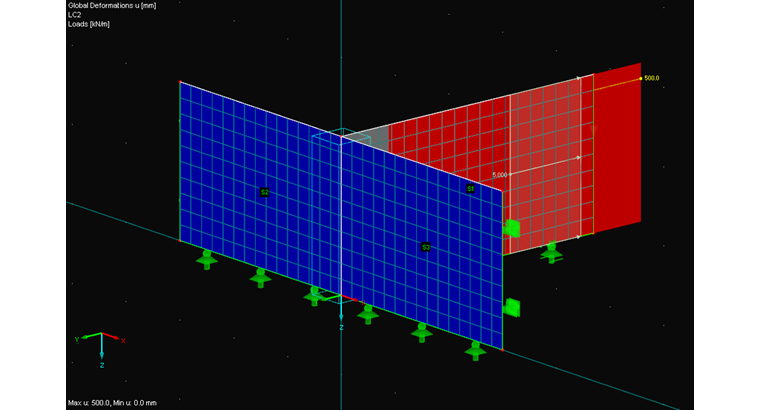

6 Ruptura por tração da parede
