Tlakový spoj mezi plochami: Linienfreigabe für Wandverbindung

Tento typ přípoje lze vytvořit pomocí liniového uvolnění. In Abbildung 1 sehen Sie ein Beispielmodell, wo Wand 1 nur Druckkräfte an Wand 2 übertragen soll.

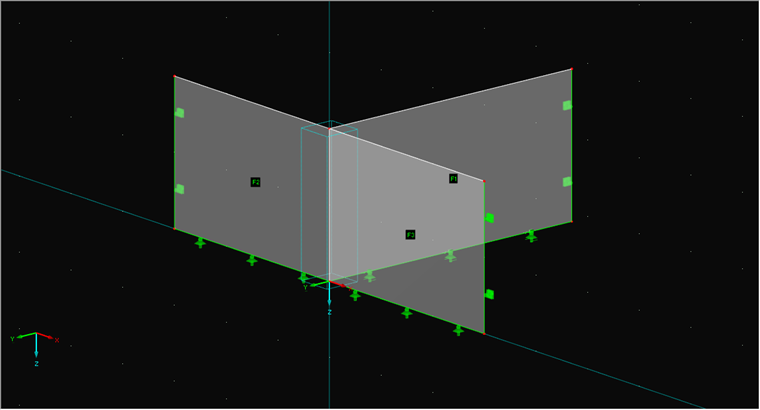

1 Příklad modelu pro „šikmou“ stěnu

Zuerst wird der Dialog zum Anlegen einer Linienfreigabe geöffnet (Abb. 2). Im Dialog (Abb. 3) wählt man nun die Linien für die Freigabe und den Typ. Der Typ muss ebenfalls angelegt werden. Das Koordinatensystem der Linie gibt die Richtung vor, sodass als Freigabe "Falls vy positiv" gewählt werden muss (Abb. 4).

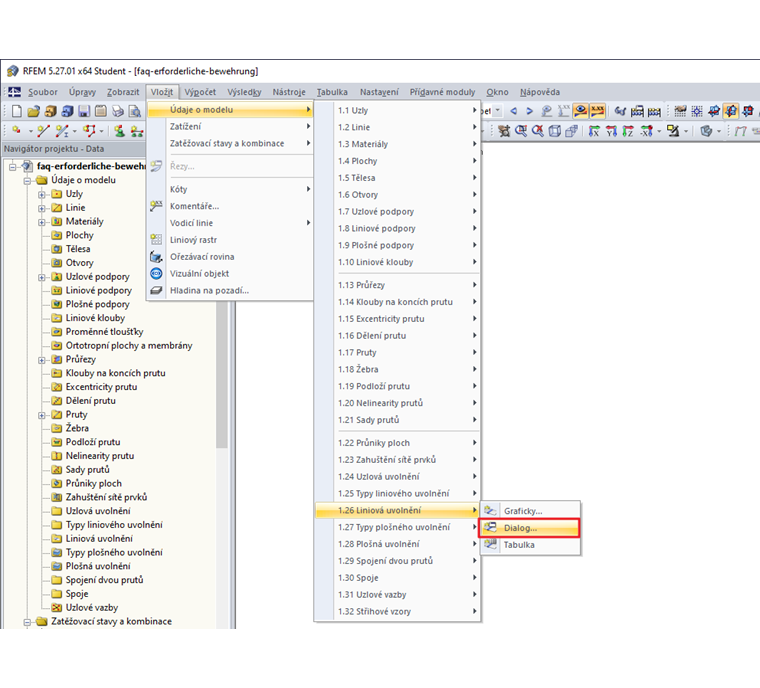

2 Otevření dialogu pro liniové uvolnění

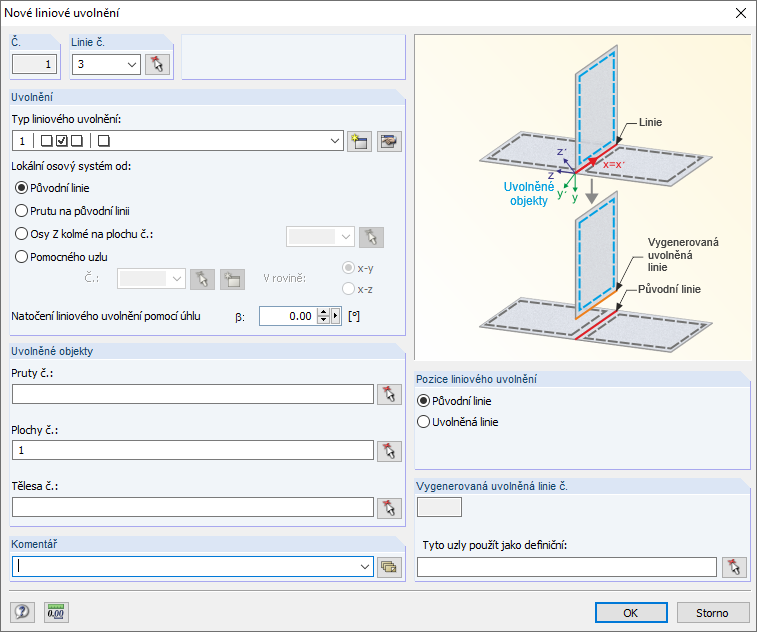

3 Dialog Nové liniové uvolnění

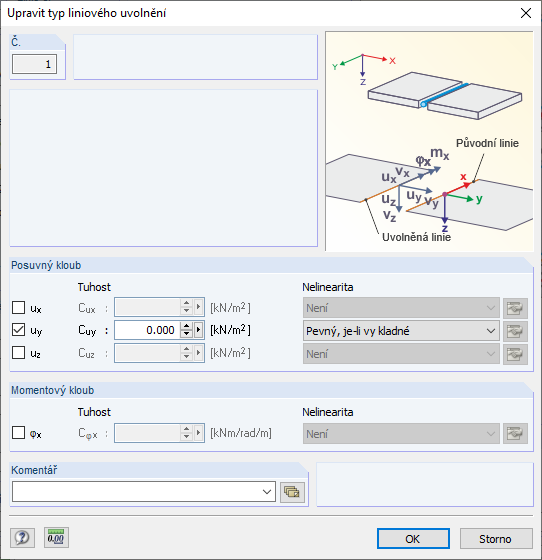

4 Dialog "Upravit typ liniového uvolnění"

Abbildung 5 und 6 zeigen nun in zwei Lastfällen, wie die Linienfreigabe wirkt.

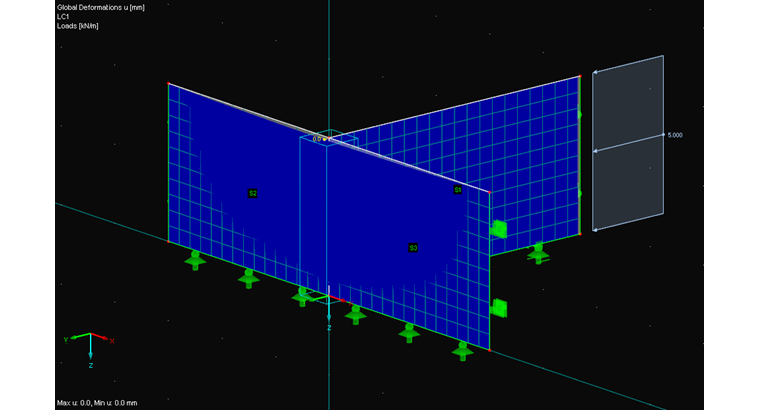

5 Přenos tlakové síly na stěnu

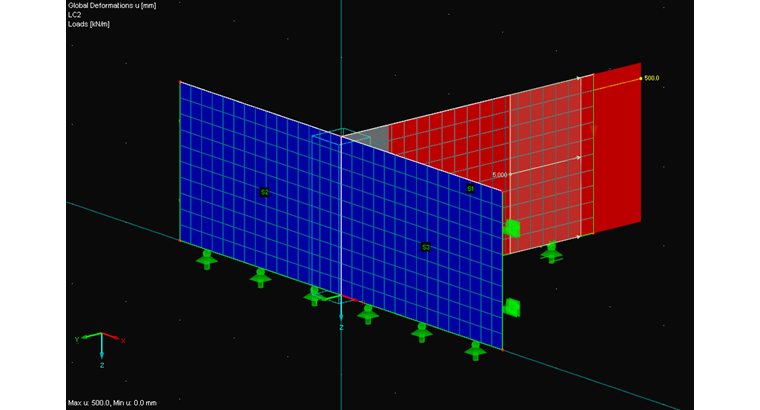

6 Tahová neúčinnost stěny
