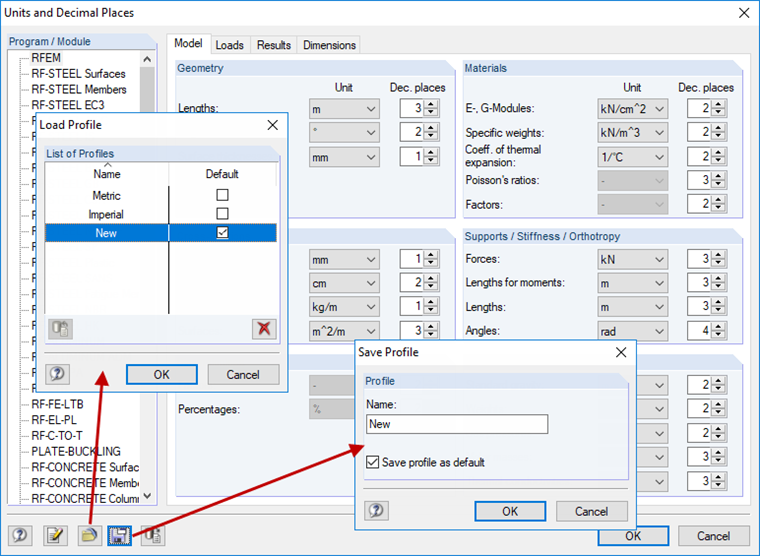

Dla każdego nowego pliku wczytywane są ustawienia domyślne. Aby je zmienić, należy po wprowadzeniu żądanych zmian utworzyć nowy profil i ustawić go jako "Domyślny" (patrz rysunek). Jeżeli zaczniesz tworzyć nowy plik, to ustawienie pozostanie zapisane. Możliwe jest również utworzenie kilku profili, które następnie można wczytać i zarządzać nimi.
Pytanie
Jak mogę zmienić domyślne ustawienia jednostek, aby były ustawione w każdym nowym pliku?
