Notatka obliczeniowa dla połączenia z 2 strefami rozciąganymi

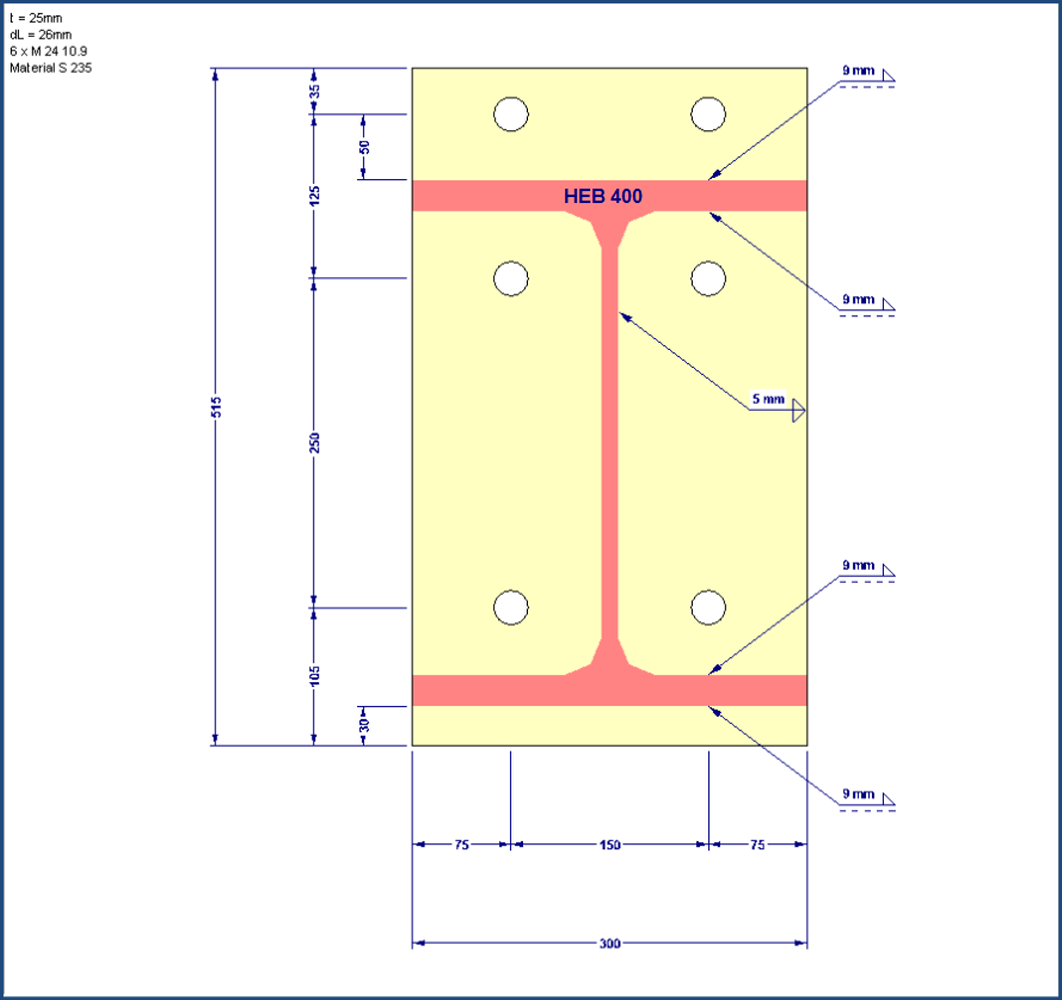

W tym przykładzie należy określić nośność obliczeniową blachy czołowej zgodnie z EN 1993-1-8 [1]; pozostałe elementy nie są tutaj opisane. Für die Kontrolle der Ergebnisse wurden die Abmessungen des Anschlusses IH 3.1 B 30 24 der Typisierten Anschlüsse [2] verwendet. Als Material wird S 235 verwendet und Schrauben mit der Festigkeit 10.9.

Podczas obliczania połączeń odpornych na zginanie z belek dwuteowych, połączenie to zostaje rozłożone na poszczególne części. Dla tych podstawowych składowych połączenia, istnieją osobne kalkulatory wzorów dla nośności i sztywności. W programach RFEM i RSTAB do wymiarowania połączeń dla ram można wykorzystać moduł dodatkowy RF-/FRAME-JOINT Pro.

Za pomocą modułu RF-/FRAME-JOINT Pro można wymiarować połączenia ram zgodnie z DIN 18800 lub Eurokodem 3. Rozważając połączenia niestandardowe lub przyglądając się połączeniu i jego zachowaniu, zalecamy modelowanie jako model powierzchniowy. W tym artykule pokażemy w zasadzie, jak tworzony jest tego rodzaju model.

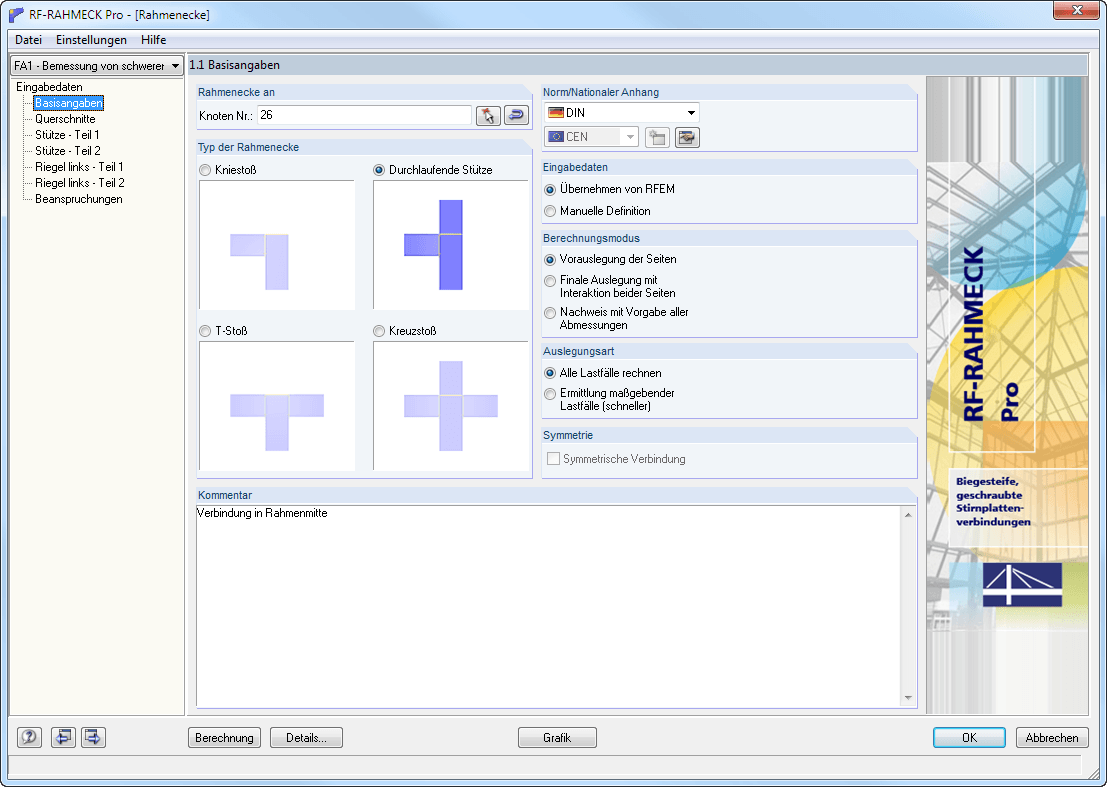

• Projektowanie połączeń kolanowych, teowych, krzyżowych i ciągłych połączeń słupów o przekrojach dwuteowych
• Import geometrii i danych obciążenia z programu RFEM/RSTAB lub ręczna specyfikacja połączenia (np. do ponownego obliczenia bez istniejącego modelu w RFEM/RSTAB)
• Połączenia zlicowane z górą lub połączenia z rzędem śrub w przedłużeniu
• Obliczanie dodatnich i ujemnych momentów w połączeniach ramy
• Różne kąty nachylenia prawych i lewych belek poziomych oraz zastosowanie w ramach dachów dwuspadowych i jednospadowych
• Uwzględnienie dodatkowych pasów w belce poziomej, na przykład w przypadku przekrojów o zbieżnym przekroju
• Symetryczne i asymetryczne połączenia teowe lub krzyżowe
• Dwustronne połączenie z różnymi wysokościami przekroju po prawej i lewej stronie
• Automatyczny wstępny projekt rozmieszczenia śrub i wymaganego usztywnienia

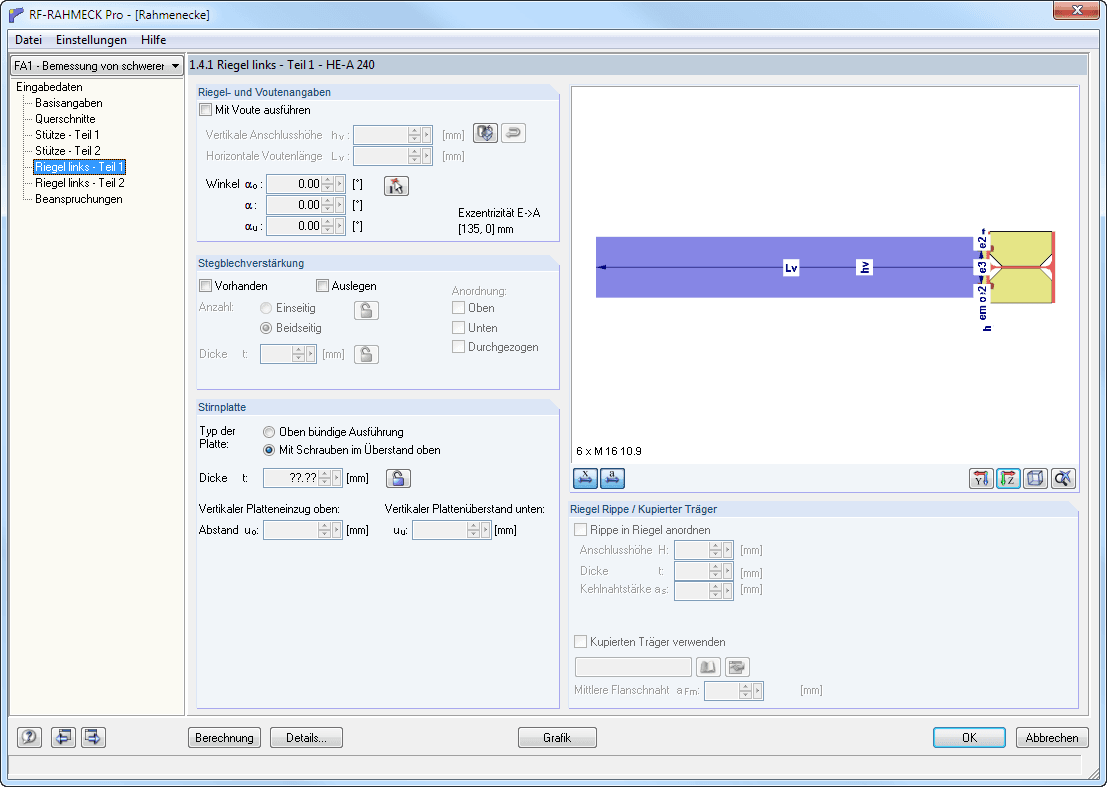

• Opcjonalny tryb obliczeń z możliwością definiowania wszystkich rozstawów śrub, spoin i grubości blachy
• Sprawdzenie zdolności do skręcania śrub z możliwością dostosowania wymiarów zastosowanych kluczy
• Klasyfikacja połączeń za pomocą sztywności i obliczanie sztywności sprężystej połączeń uwzględnianych przy określaniu sił wewnętrznych
• Sprawdź do 45 pojedynczych obliczeń (elementów) połączenia
• Automatyczne określanie decydujących sił wewnętrznych dla każdego obliczenia z osobna
• Możliwość wyświetlania grafiki połączeń w trybie renderowania ze specyfikacjami dotyczącymi materiału, grubości blachy, spoin, rozstawu śrub i wszystkich wymiarów konstrukcyjnych
• Zintegrowane i elastycznie rozszerzalne ustawienia załączników krajowych zgodnie z normą EN 1993-1-8
• Automatyczna konwersja sił wewnętrznych z analizy statyczno-wytrzymałościowej na odpowiednie przekroje, również w przypadku mimośrodowych połączeń prętów
• Automatyczne określanie sztywności początkowej S_j,ini połączenia
• Szczegółowa kontrola poprawności wszystkich wymiarów, wraz z podaniem wprowadzanych wartości granicznych (np. dla odległości od krawędzi i rozstawu otworów)
• Możliwość przyłożenia sił ściskających do słupa poprzez kontakt
• Możliwość aktualizacji wysokości przekroju belek poziomych w przypadku połączeń o zmiennym przekroju po zoptymalizowaniu geometrii połączenia w RF-/FRAME-JOINT Pro

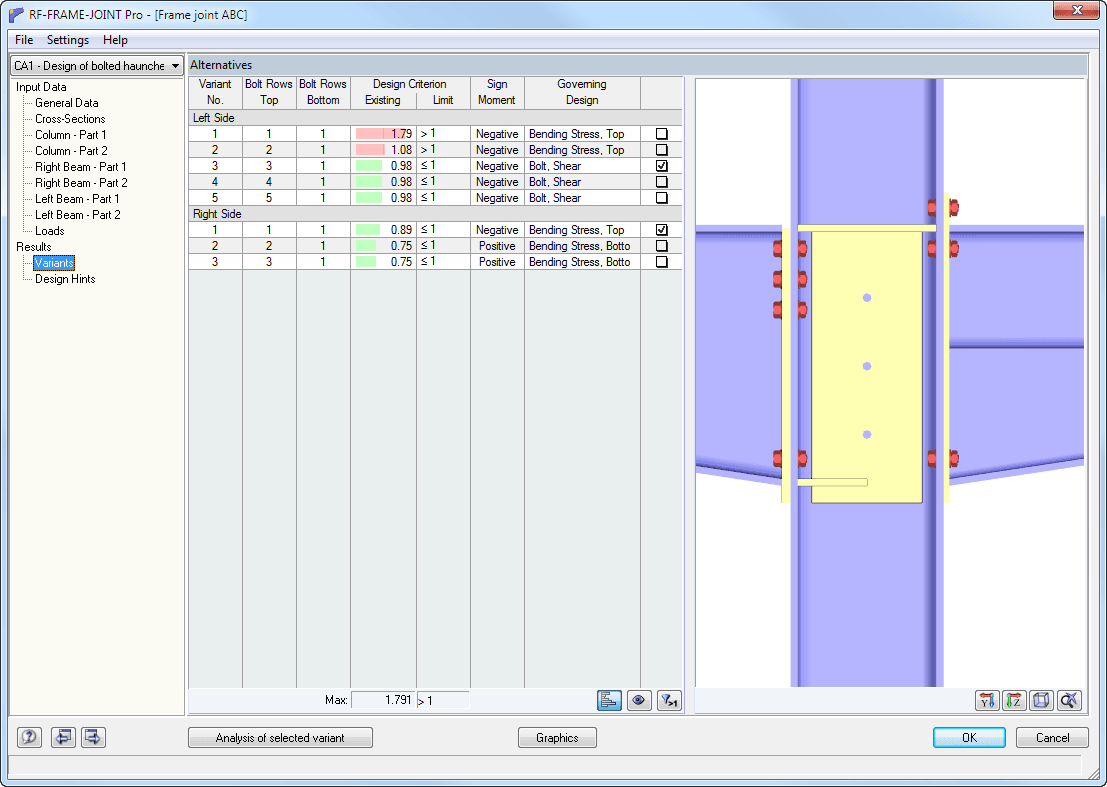

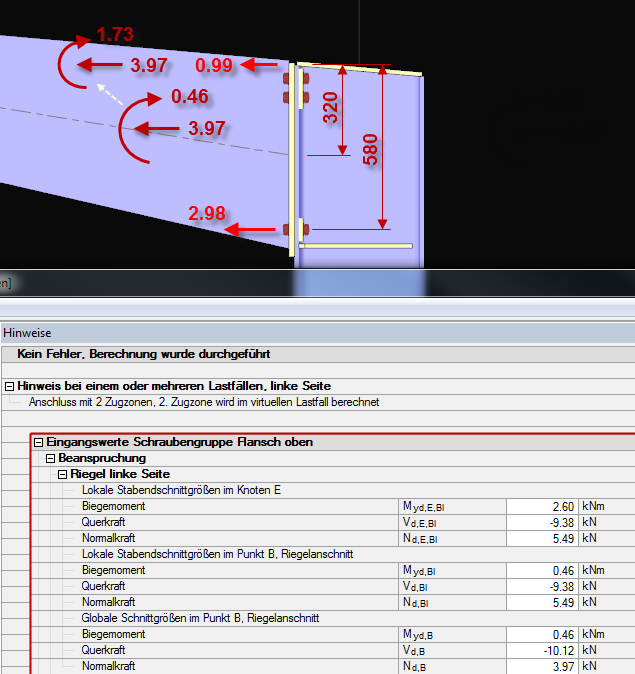

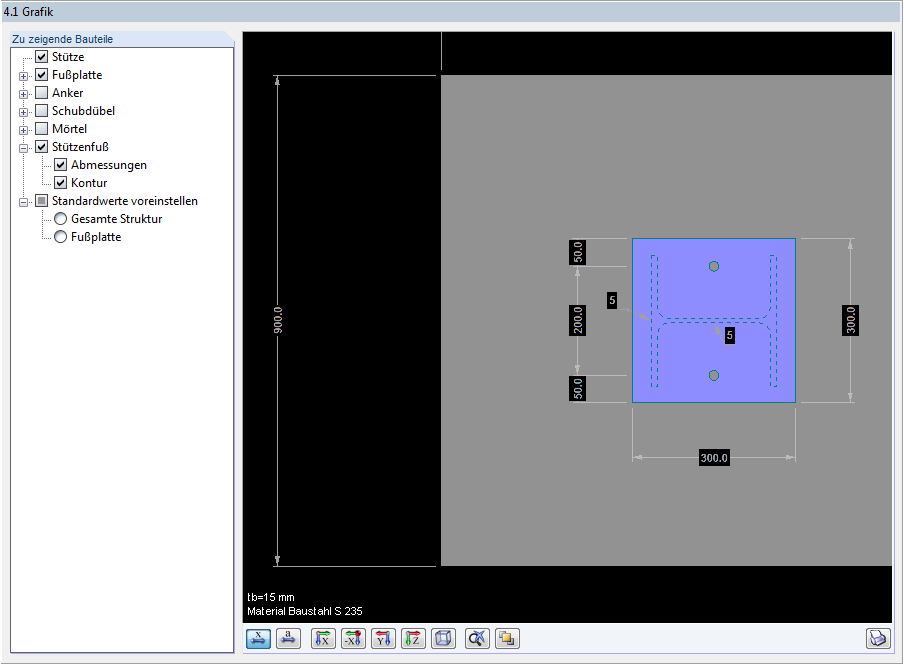

Po pierwsze, moduł łączy w sobie decydujące obliczenia dla słupa i belki poziomej oraz wyświetla geometrię połączenia w tabeli wyników. Inne tabele wyników zawierają wszystkie ważne szczegóły obliczeń, takie jak długości linii płynięcia, nośność śrub, naprężenia w spoinach lub sztywności połączeń. Wszystkie połączenia przedstawiane są w graficznym renderowaniu 3D.

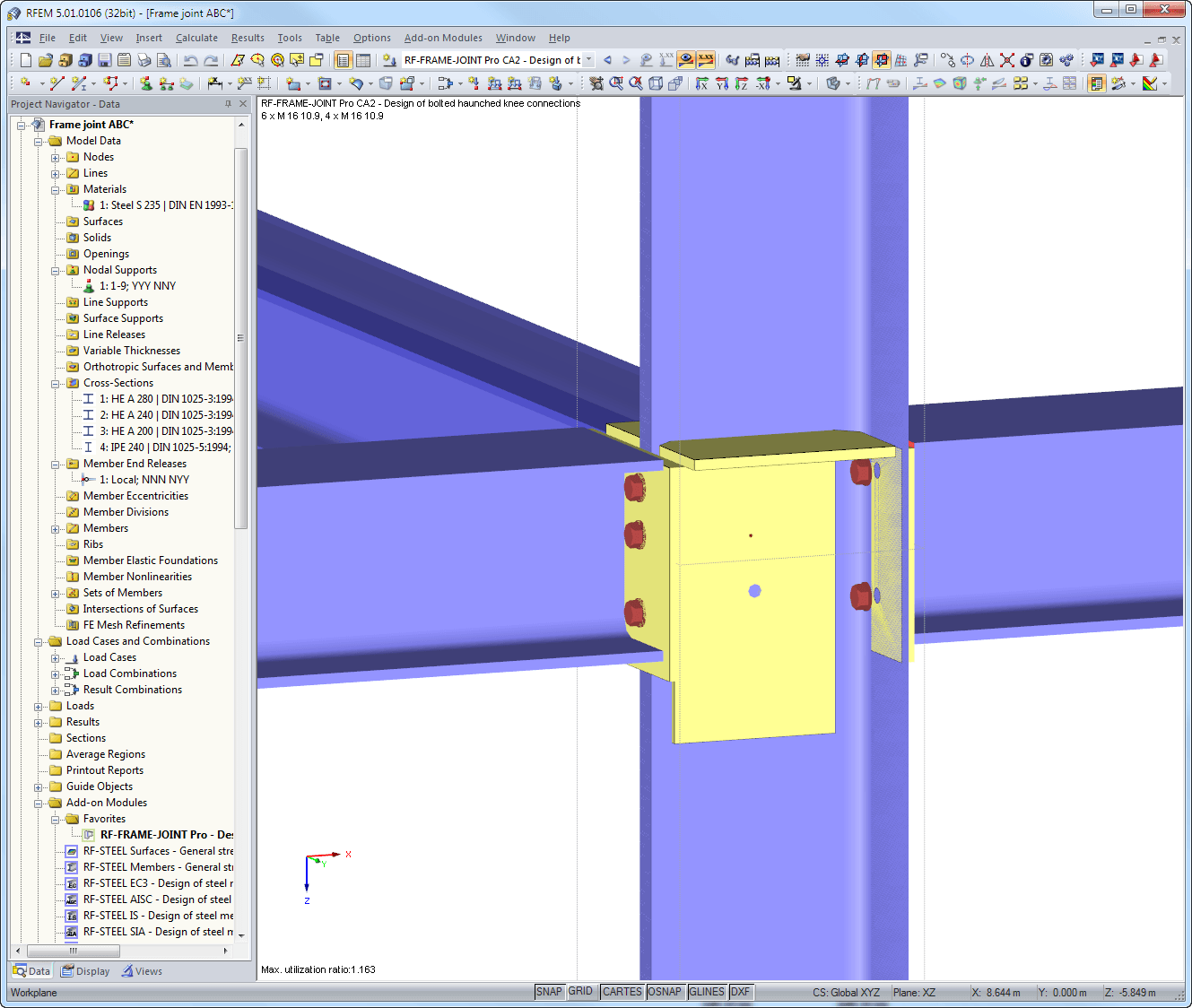

Wymiary, specyfikacje materiałowe i spoiny, które są istotne dla konstrukcji połączenia, są widoczne od razu i można je wydrukować. Połączenia można przedstawić graficznie w dodatkowym module RF-/FRAME-JOINT Pro lub bezpośrednio w modelu programu RFEM/RSTAB. Wszystkie grafiki mogą zostać dołączone do protokołu wydruku programu RFEM/RSTAB lub wydrukowane bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.

RF-/FRAME-JOINT Pro przeprowadza następujące obliczenia według EN 1993-1-8 lub DIN 18800:

• Płyta czołowa belki i półka słupa według teorii przegubu plastycznego
• Sworznie dla rozciągania (wraz z siłami kontaktowymi)
• Sworznie dla ścinania
• Wprowadzanie siły rozciągającej w środniku słupa i środniku belki
• Obliczanie wyboczenia dla płyty wachlarzowej
• Obliczanie ścinania dla płyty wachlarzowej
• Wprowadzanie siły ściskającej w środniku słupa oraz obliczanie wyboczenia dla płyty środnika
• W razie potrzeby:
  • Obliczanie usztywnienia poprzecznego
  • usztywnienie w środniku
  • Wzmocnienie środnika dodatkową blachą
• Wprowadzanie siły ściskającej w belce poziomej
• Projektowanie spoin
