- Projektowanie połączeń kolanowych, teowych, krzyżowych i ciągłych połączeń słupów o przekrojach dwuteowych
- Import geometrii i danych obciążenia z programu RFEM/RSTAB lub ręczna specyfikacja połączenia (np. do ponownego obliczenia bez istniejącego modelu w RFEM/RSTAB)
- Połączenia zlicowane z górą lub połączenia z rzędem śrub w przedłużeniu
- Obliczanie dodatnich i ujemnych momentów w połączeniach ramy
- Różne kąty nachylenia prawych i lewych belek poziomych oraz zastosowanie w ramach dachów dwuspadowych i jednospadowych
- Uwzględnienie dodatkowych pasów w belce poziomej, na przykład w przypadku przekrojów o zbieżnym przekroju
- Symetryczne i asymetryczne połączenia teowe lub krzyżowe
- Dwustronne połączenie z różnymi wysokościami przekroju po prawej i lewej stronie
- Automatyczny wstępny projekt rozmieszczenia śrub i wymaganego usztywnienia
- Opcjonalny tryb obliczeń z możliwością definiowania wszystkich rozstawów śrub, spoin i grubości blachy
- Sprawdzenie zdolności do skręcania śrub z możliwością dostosowania wymiarów zastosowanych kluczy
- Klasyfikacja połączeń za pomocą sztywności i obliczanie sztywności sprężystej połączeń uwzględnianych przy określaniu sił wewnętrznych
- Sprawdź do 45 pojedynczych obliczeń (elementów) połączenia
- Automatyczne określanie decydujących sił wewnętrznych dla każdego obliczenia z osobna
- Możliwość wyświetlania grafiki połączeń w trybie renderowania ze specyfikacjami dotyczącymi materiału, grubości blachy, spoin, rozstawu śrub i wszystkich wymiarów konstrukcyjnych
- Zintegrowane i elastycznie rozszerzalne ustawienia załączników krajowych zgodnie z normą EN 1993-1-8
- Automatyczna konwersja sił wewnętrznych z analizy statyczno-wytrzymałościowej na odpowiednie przekroje, również w przypadku mimośrodowych połączeń prętów
- Automatyczne określanie sztywności początkowej Sj,ini połączenia
- Szczegółowa kontrola poprawności wszystkich wymiarów, wraz z podaniem wprowadzanych wartości granicznych (np. dla odległości od krawędzi i rozstawu otworów)
- Możliwość przyłożenia sił ściskających do słupa poprzez kontakt
- Możliwość aktualizacji wysokości przekroju belek poziomych w przypadku połączeń o zmiennym przekroju po zoptymalizowaniu geometrii połączenia w RF-/FRAME-JOINT Pro
FRAME-JOINT Pro (en) | Funkcje
![Opcje wyświetlania grafiki 3D](/pl/webimage/010212/468809/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Hallenrahmen als Grundlage für Flächenmodell](/pl/webimage/009068/547078/01-en_(16).png?mw=512&hash=f9137b3fb9234a48ebdde1cceb24377b6182fc90)
![Przykład obliczeń](/pl/webimage/009326/466599/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Narożnik ramy w RF-/FRAME JOINT Pro](/pl/webimage/009418/2418643/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Geometrieeingabe](/pl/webimage/007041/471928/000286-de-png.png?mw=512&hash=04d3f0e12fc784b645b3a9d8cd76558017993b09)
Moduł dodatkowy RF-/FRAME-JOINT Pro służy do wymiarowania połączeń konstrukcji, obliczonych w programie RFEM/RSTAB. Jeżeli konstrukcja w programie RFEM/RSTAB nie jest dostępna, geometrię i obciążenie można zdefiniować ręcznie; na przykład podczas sprawdzania obliczeń zewnętrznych.
W programie RFEM/RSTAB wybiera się węzeł do obliczenia. Moduł automatycznie rozpoznaje wszystkie połączone pręty i przydziela im typ połączenia. W zależności od typu połączenia, można zdefiniować dalsze szczegóły żeber, blach oporowych, blach środnika, śrub, spoin oraz rozstawu otworów. Jako obciążenia można wybrać dowolny przypadek obciążenia, kombinację obciążeń lub kombinację wyników w programie RFEM/RSTAB.

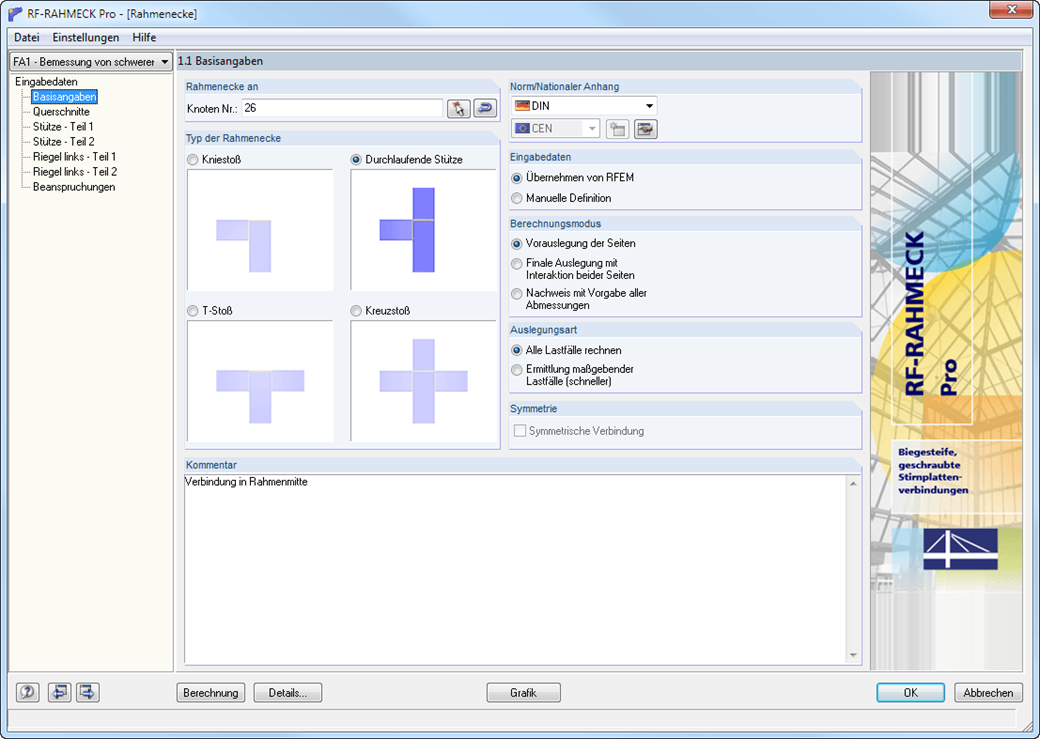

W przypadku pracy w trybie "obliczeń wstępnych", RF-/FRAME-JOINT Pro przeprowadza pierwszy krok obliczeń, aby zasugerować odpowiednie ułożenia. Po wybraniu odpowiedniego układu moduł wyświetla wszystkie obliczenia w szczegółowych tabelach wyników i grafice.
![Basisangaben für Vorauslegung](/pl/webimage/007040/471932/000285-de-png.png?mw=512&hash=4927dbf35f7692cba9f2763e1db3baa0f9758e11)
- Projektowanie połączeń kolanowych, teowych, krzyżowych i ciągłych połączeń słupów o przekrojach dwuteowych
- Import geometrii i danych obciążenia z programu RFEM/RSTAB lub ręczna specyfikacja połączenia (np. do ponownego obliczenia bez istniejącego modelu w RFEM/RSTAB)
- Połączenia zlicowane z górą lub połączenia z rzędem śrub w przedłużeniu
- Obliczanie dodatnich i ujemnych momentów w połączeniach ramy
- Różne kąty nachylenia prawych i lewych belek poziomych oraz zastosowanie w ramach dachów dwuspadowych i jednospadowych
- Uwzględnienie dodatkowych pasów w belce poziomej, na przykład w przypadku przekrojów o zbieżnym przekroju
- Symetryczne i asymetryczne połączenia teowe lub krzyżowe
- Dwustronne połączenie z różnymi wysokościami przekroju po prawej i lewej stronie
- Automatyczny wstępny projekt rozmieszczenia śrub i wymaganego usztywnienia
- Opcjonalny tryb obliczeń z możliwością definiowania wszystkich rozstawów śrub, spoin i grubości blachy
- Sprawdzenie zdolności do skręcania śrub z możliwością dostosowania wymiarów zastosowanych kluczy
- Klasyfikacja połączeń za pomocą sztywności i obliczanie sztywności sprężystej połączeń uwzględnianych przy określaniu sił wewnętrznych
- Sprawdź do 45 pojedynczych obliczeń (elementów) połączenia
- Automatyczne określanie decydujących sił wewnętrznych dla każdego obliczenia z osobna
- Możliwość wyświetlania grafiki połączeń w trybie renderowania ze specyfikacjami dotyczącymi materiału, grubości blachy, spoin, rozstawu śrub i wszystkich wymiarów konstrukcyjnych
- Zintegrowane i elastycznie rozszerzalne ustawienia załączników krajowych zgodnie z normą EN 1993-1-8
- Automatyczna konwersja sił wewnętrznych z analizy statyczno-wytrzymałościowej na odpowiednie przekroje, również w przypadku mimośrodowych połączeń prętów
- Automatyczne określanie sztywności początkowej Sj,ini połączenia
- Szczegółowa kontrola poprawności wszystkich wymiarów, wraz z podaniem wprowadzanych wartości granicznych (np. dla odległości od krawędzi i rozstawu otworów)
- Możliwość przyłożenia sił ściskających do słupa poprzez kontakt
- Możliwość aktualizacji wysokości przekroju belek poziomych w przypadku połączeń o zmiennym przekroju po zoptymalizowaniu geometrii połączenia w RF-/FRAME-JOINT Pro
![Połączenie w modelu RFEM](/pl/webimage/007043/1590184/000288-en-png.png?mw=512&hash=4b5ad12bf33c20bb92b9f2c92267ed19c843e9c4)
Po pierwsze, moduł łączy w sobie decydujące obliczenia dla słupa i belki poziomej oraz wyświetla geometrię połączenia w tabeli wyników. Inne tabele wyników zawierają wszystkie ważne szczegóły obliczeń, takie jak długości linii płynięcia, nośność śrub, naprężenia w spoinach lub sztywności połączeń. Wszystkie połączenia przedstawiane są w graficznym renderowaniu 3D.
Wymiary, specyfikacje materiałowe i spoiny, które są istotne dla konstrukcji połączenia, są widoczne od razu i można je wydrukować. Połączenia można przedstawić graficznie w dodatkowym module RF-/FRAME-JOINT Pro lub bezpośrednio w modelu programu RFEM/RSTAB. Wszystkie grafiki mogą zostać dołączone do protokołu wydruku programu RFEM/RSTAB lub wydrukowane bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
![Varianten der Vorauslegung](/pl/webimage/007042/1590162/000287-en-png.png?mw=512&hash=e05043833520a003bdd7aaa0a83ab8d58c2dc407)
RF-/FRAME-JOINT Pro przeprowadza następujące obliczenia według EN 1993-1-8 lub DIN 18800:
- Płyta czołowa belki i półka słupa według teorii przegubu plastycznego
- Sworznie dla rozciągania (wraz z siłami kontaktowymi)
- Sworznie dla ścinania
- Wprowadzanie siły rozciągającej w środniku słupa i środniku belki
- Obliczanie wyboczenia dla płyty wachlarzowej
- Obliczanie ścinania dla płyty wachlarzowej
- Wprowadzanie siły ściskającej w środniku słupa oraz obliczanie wyboczenia dla płyty środnika
- W razie potrzeby:
- Obliczanie usztywnienia poprzecznego
- usztywnienie w środniku
- Wzmocnienie środnika dodatkową blachą
- Wprowadzanie siły ściskającej w belce poziomej
- Projektowanie spoin
