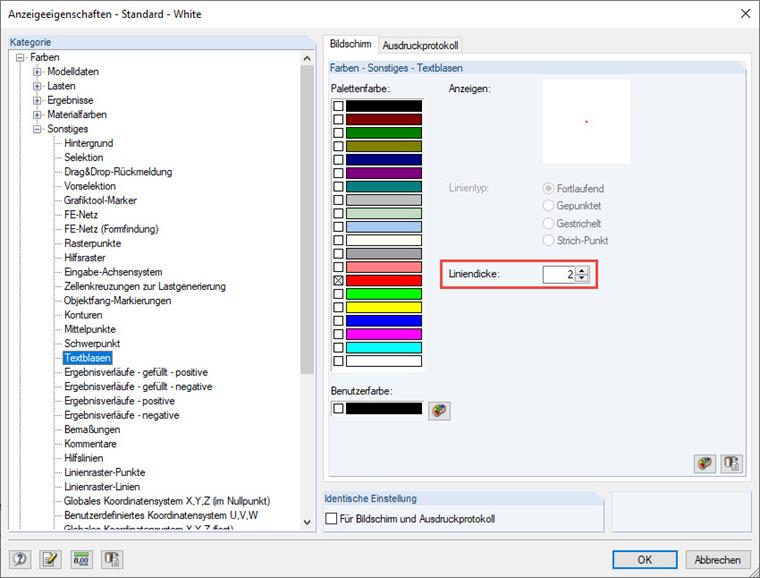

W tym celu należy przejść do opcji Właściwości wyświetlania (za pomocą menu kontekstowego, otwieranego prawym klawiszem myszy w oknie graficznym programu RFEM) i wybrać opcję „Kolory” → „Inne” → „Dymki w tekście”. W ustawieniach dla dymków znajduje się „Grubość linii”. Domyślnie jest to ustawione na „3”. Jeżeli czerwone punkty rastra mają być wyświetlane w mniejszym stopniu, należy ustawić „1” lub „2”.
Pytanie

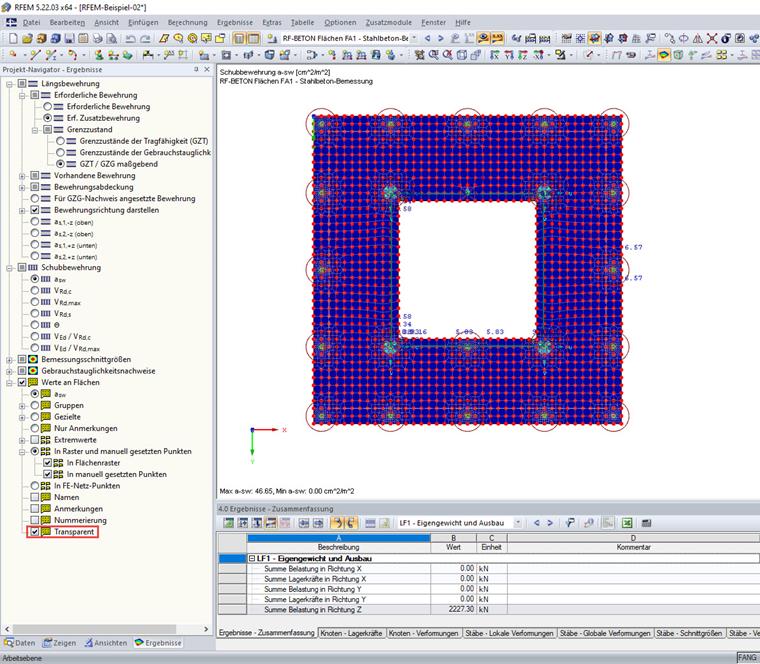

Chciałbym w sposób przezroczysty wyświetlić wyniki z RF CONCRETE Surfaces w punktach rastra, a jednocześnie uzyskać zbyt duże czerwone punkty na punktach rastra. Jak mogę dostosować rozmiar?
