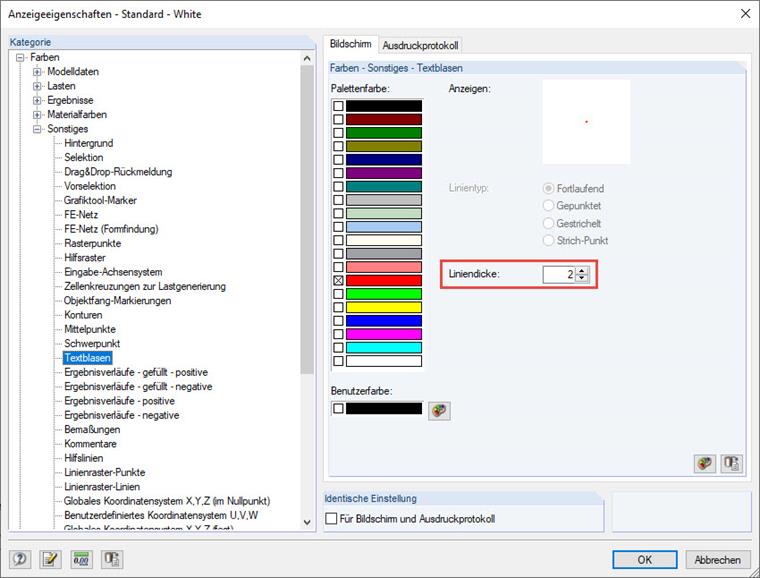

Для этого перейдите в «Параметры изображения» (с помощью контекстного меню, которое можно открыть в графическом окне программы RFEM щелчком правой кнопкой мыши) и выберите «Цвета» → «Другое» → «Пузырьки с текстом». В настройках всплывающих подсказок вы найдете «Толщина линии». По умолчанию задано значение «3». Если вы хотите, чтобы красные точки сетки отображались меньше, установите либо «1», либо «2».
Вопрос

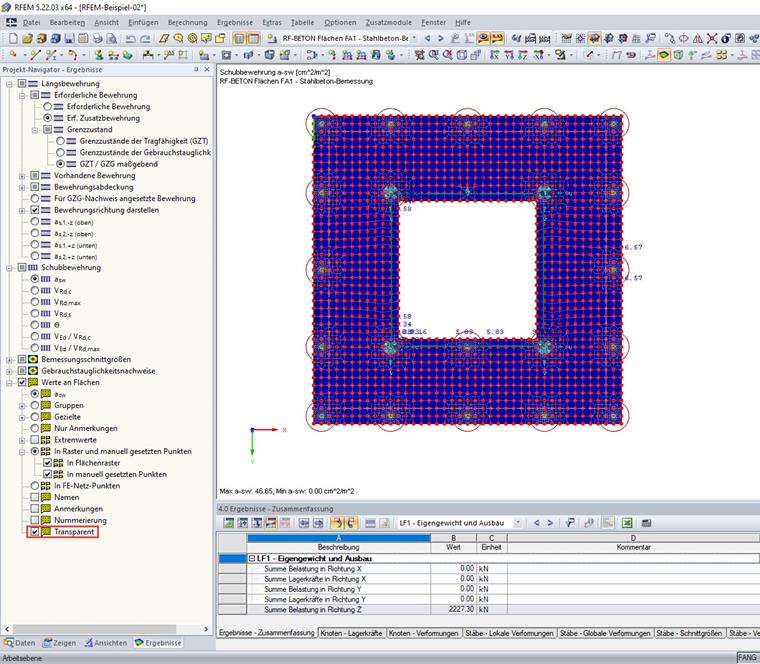

Я хочу, чтобы результаты RF-CONCRETE Surfaces отображались прозрачно в точках решетки, и к этому моменту я получал слишком большие красные точки на точках решетки. Как настроить размер?
![RFEM модель с постоянными и переменными нагрузками](/ru/webimage/021543/3083454/01-fr.png?mw=512&hash=5abb1fa9cfbaf68b443ad73b71b313783c0bbec9)
![Nachweis der Schubfuge](/ru/webimage/010168/2423277/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Bewehrung direkt im Grafikfenster anpassen](/ru/webimage/010180/2423374/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Расчет на огнестойкость с помощью стержней CONCRETE и RF-CONCRETE](/ru/webimage/010240/2423915/enu-png.png?mw=512&hash=11c9c8f5694d2cbdc921e58bc9669774901e31b5)
![Bewehrungsübergabe von RFEM/RSTAB (oben) an Revit (unten)](/ru/webimage/006834/526064/Dlubal-Revit.png?mw=512&hash=9a92302ba8b440403caf2f68050db6dc529c1eb1)
Подбор арматуры из модуля RF-/CONCRETE Members можно легко экспортировать в программу Revit. Однако, на данный момент экспорт возможен лишь у стержней с прямоугольными и круглыми сечениями.
Все арматурные стержни можно затем изменять также в программе Revit.
Армирование поверхности, заданное в дополнительном модуле RF-CONCRETE Surfaces, может быть экспортировано в Revit в качестве объектов арматуры через прямой интерфейс. Для этого в дополнительном модуле RF-CONCRETE Surfaces можно дополнительно выбрать поверхности, прямоугольные, многоугольные или круглые области армирования. Кроме арматуры стержней, можно экспортировать арматурные сетки.
![Функция 002423 | Представление результатов в телах](/ru/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
![Verbesserung der Berechnungsperformance durch optimierte Berücksichtigung der Knotenfreiheitsgrade in RFEM](/ru/webimage/015531/2983513/Berechnungsperformance_EN_(1).png?mw=512&hash=ea9bf0ab53a4fb0da5c4ed81d32d53360ab2820c)
Количество степеней свободы в узле больше не входит в общие параметры расчета программы RFEM (6 степеней свободы у каждого узла сетки в 3D моделях, 7 степеней свободы для расчета кручения с депланацией). Каждый узел так будет теперь рассматриваться с разным количеством степеней свободы, что естественно приведет к переменному количеству уравнений в расчете.
Благодаря тому значительно ускорится и весь расчет, особенно у моделей, в которых можно существенно уменьшить размеры системы (например, у ферменных и мембранных конструкций).
