回复:

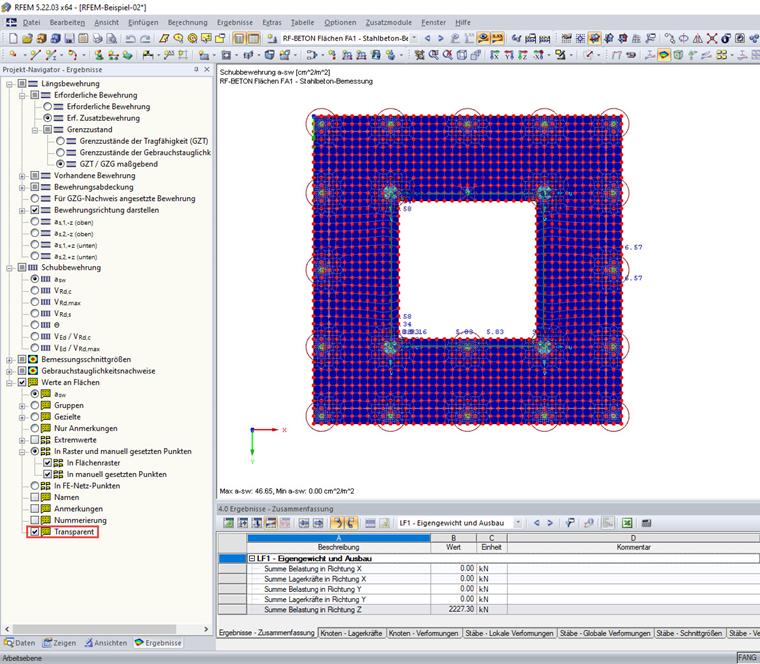

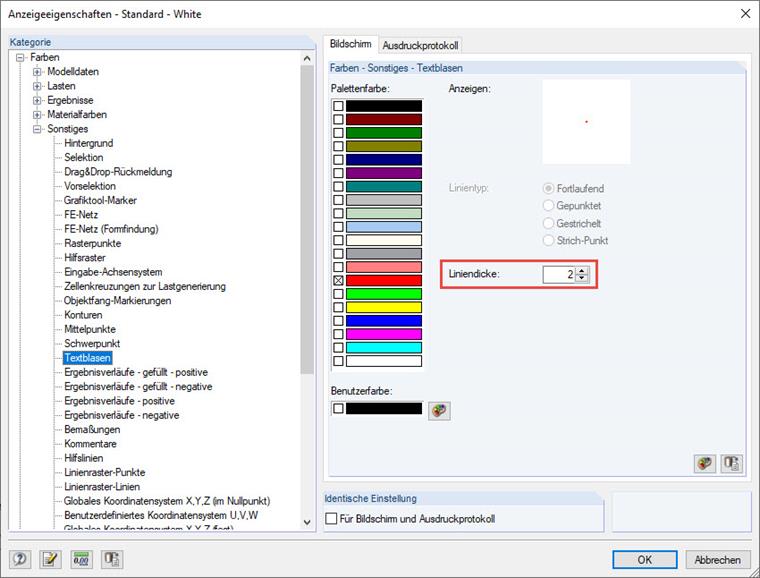

为此,请转到显示属性(在 RFEM 图形窗口中用鼠标右键打开的右键菜单),然后选择“颜色” → “其他” → “文本气泡”。 在文本气泡的设置中,您会找到“线宽”。 默认情况下预设为“3”。 如果您想显示较小的红色栅格点,请设置“1”或“2”。
为此,请转到显示属性(在 RFEM 图形窗口中用鼠标右键打开的右键菜单),然后选择“颜色” → “其他” → “文本气泡”。 在文本气泡的设置中,您会找到“线宽”。 默认情况下预设为“3”。 如果您想显示较小的红色栅格点,请设置“1”或“2”。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
在附加模块 RF-CONCRETE Surfaces 中定义的面配筋可以作为配筋对象通过接口导出到 Revit 中。 为此,您可以在 RF-CONCRETE Surfaces 中选择平面以及矩形、多边形或圆形的配筋区域。 除了钢筋外,还可以导出钢筋网。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
